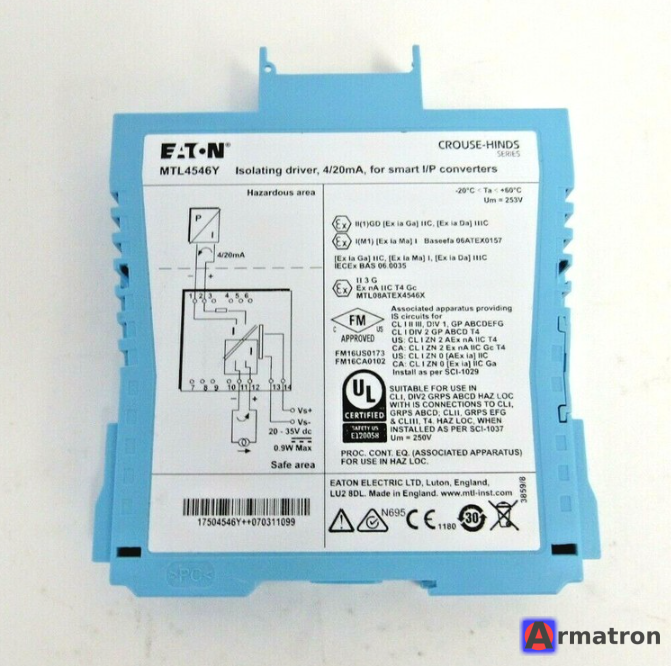

Одноканальный барьер искробезопасности MTL4546Y Eaton

MTL4546Y — это одноканальный искробезопасный изолирующий барьер производства компании Eaton (ранее MTL Instruments). Он предназначен для передачи аналогового сигнала 4–20 мА из безопасной зоны для управления устройствами, находящимися в опасной зоне (например, электропневматическими преобразователями, позиционерами клапанов или индикаторами).

Ниже приведен подробный обзор характеристик и особенностей этого модуля:

1. Основное назначение

Модуль MTL4546Y обеспечивает гальваническую развязку и ограничивает энергию, поступающую в опасную зону, предотвращая возможность воспламенения взрывоопасной среды. Он специально разработан для работы с SMART-позиционерами, поскольку поддерживает двустороннюю передачу цифрового протокола HART.

2. Основные характеристики

• Количество каналов: 1 (одноканальный).
• Тип сигнала: 4–20 мА (аналоговый выход).
• Поддержка HART: Пропускает цифровые сигналы HART,
• Обнаружение неисправностей в линии (LFD): Устройство может обнаруживать обрыв или короткое замыкание в цепи опасной зоны. При возникновении неисправности
• Высокая выходная мощность (версия "Y"): Буква «Y» в названии обычно указывает на версию с повышенным выходным напряжением/мощностью, что критично для

3. Технические характеристики (типовые)

• Питание: 20–35 В постоянного тока (через шину питания на объединительной плате).
• Входной сигнал (Safe Area): 4–20 мА.
• Выходной сигнал (Hazardous Area): 4–20 мА.
• Максимальное напряжение на выходе: > 14.5 В при токе 20 мА.
• Погрешность: < 20 мкА.
• Температурный дрейф: < 1 мкА/°C.
• Рабочая температура: от -20 до +60 °C.

4. Безопасность и сертификация

• Маркировка взрывозащиты: [Ex ia Ga] IIC (цепи, заходящие в зону 0).
• SIL (Safety Integrity Level): Подходит для использования в системах безопасности до SIL 2 согласно IEC 61508.
• Гальваническая развязка: Между входом, выходом и цепью питания.

5. Конструкция и монтаж

• Серия MTL4500: Эти модули устанавливаются на специальные объединительные платы (backplanes). Это упрощает монтаж, так как не требуется индивидуальное подключение проводов питания к каждому модулю.
• Компактность: Ширина модуля составляет всего 16 мм, что экономит место в шкафу управления.

6. Отличия от стандартного MTL4546

Основное отличие версии 4546Y от базовой 4546 заключается в оптимизации параметров выходной цепи для работы с требовательными к питанию нагрузками. Версия «Y» обеспечивает более стабильную работу с длинными кабельными линиями и современными «умными» позиционерами с повышенным внутренним сопротивлением.

Применение

• Управление регулирующими клапанами на нефтеперерабатывающих заводах.
• Химическая и газодобывающая промышленность.
• Любые технологические процессы, где требуется управление исполнительными механизмами во взрывоопасных зонах.

Резюме: MTL4546Y — это надежное высокопроизводительное решение для управления критически важными клапанами, обеспечивающее искрозащиту и поддержку современных цифровых протоколов связи.
