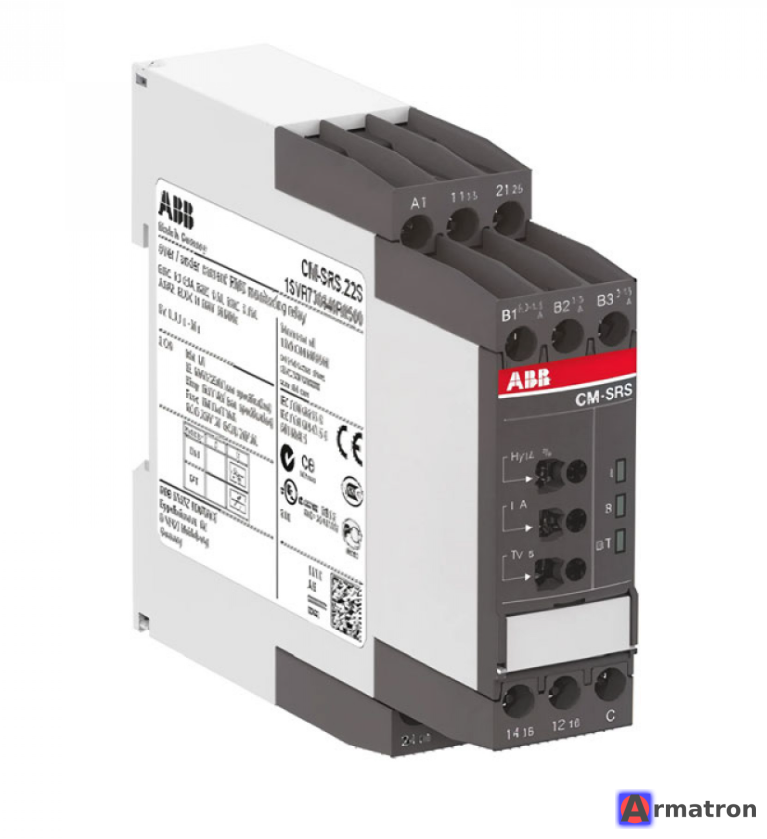

Однофазное реле контроля тока CM-SRS.22S 1SVR730840R0500 ABB

ABB CM-SRS.22S (артикул 1SVR730840R0500) — это многофункциональное электронное реле контроля тока из линейки Измерительные и контрольные реле (серия CM). Оно предназначено для защиты однофазных электрических систем от перегрузки по току или слишком низкого тока.

Ниже представлен подробный обзор технических характеристик, функций и особенностей данного устройства:

1. Основное назначение

Реле контролирует значение переменного (AC) или постоянного (DC) тока в электрической цепи. Если ток выходит за установленные пределы, реле срабатывает и переключает свои выходные контакты, сигнализируя о неисправности или отключая нагрузку.

2. Технические характеристики

• Тип устройства: Однофазное реле контроля тока.
• Артикул: 1SVR730840R0500.
• Номинальное напряжение питания (UsUs​): 24–240 В переменного/постоянного тока (универсальное питание).
• Диапазоны измерения тока: Устройство имеет 3 поддиапазона измерения (выбираются с помощью клемм):
  • 3–30 мА
  • 10–100 мА
  • 0,1–1 А
    (Для контроля токов свыше 1 А используются измерительные трансформаторы тока).
• Выходные контакты: 2 перекидных контакта (2 c/o, SPDT).
• Способ подключения: Винтовые клеммы.
• Частота измеряемого сигнала: постоянный ток или 15–400 Гц (переменный ток).

3. Функциональные возможности

Реле CM-SRS.22S — это «умное» устройство с широкими возможностями настройки:

• Режимы контроля:
  • Контроль превышения тока (Overcurrent): срабатывает, когда ток превышает установленное значение.
  • Контроль понижения тока (Undercurrent): срабатывает, когда ток ниже установленного значения.
• Регулируемый гистерезис: Настраивается в диапазоне 3–30% от порогового значения (позволяет избежать «дребезга» контактов при колебаниях тока около порога).
• Задержка срабатывания (TvTv​): Регулируемая выдержка времени от 0,1 до 30 секунд (помогает игнорировать кратковременные скачки тока, например, при пуске двигателей).
• Принцип работы выходных контактов: Можно выбрать «принцип разомкнутой цепи» или «принцип замкнутой цепи».
• Функция памяти (Latch): Можно активировать запоминание аварийного состояния до ручного сброса.

4. Индикация (светодиоды на передней панели)

• U (зелёный): Питание подано.
• I (красный): Состояние измеряемого тока (мигает при отсчёте задержки, горит при аварии).
• R (жёлтый): Состояние выходных реле (горит, когда реле находится под напряжением).

5. Преимущества модели

1. Универсальность: Широкий диапазон питающего напряжения (можно использовать в сетях 24 В постоянного тока и 220 В переменного тока без замены устройства).
2. Высокая точность: Высококачественные компоненты ABB обеспечивают стабильность работы.
3. Компактность: Ширина корпуса составляет всего 22,5 мм (стандарт для DIN-рейки).
4. Надежность: Устройство защищено от электромагнитных помех и подходит для промышленного применения в тяжелых условиях.

6. Схемы применения

• Защита насосов от «сухого хода» (контроль падения тока).
• Защита электродвигателей от перегрузки и заклинивания.
• Контроль работы систем освещения (обнаружение перегорания ламп).
• Мониторинг нагревательных элементов.

Как подключить (кратко):

• Питание: Клеммы A1–A2.
• Измерение: Клемма C (общая для измерения) и одна из клемм: B1 (3–30 мА), B2 (10–100 мА) или B3 (0,1–1 А).
• Выход: Контакты 11–12–14 и 21–22–24.

Резюме: Это профессиональное реле для решения точных задач автоматизации, требующих гибкой настройки параметров защиты и высокой отказоустойчивости.
