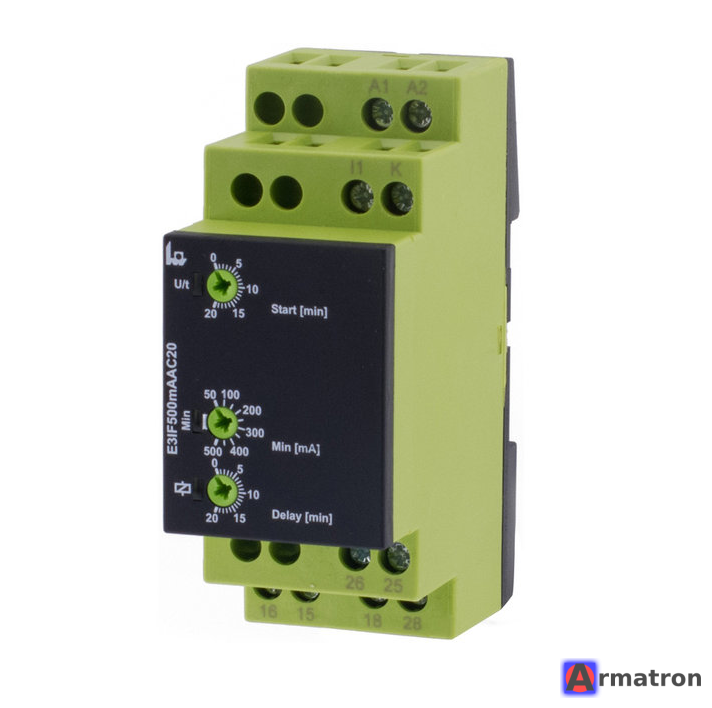

E3IF500mAAC20 (артикул 1341201) — это реле контроля тока из серии ENYA, производимое австрийской компанией TELE Haase.
Оно предназначено для мониторинга переменного тока в однофазных сетях, конкретно — для контроля понижения тока (Undercurrent monitoring).
Основные характеристики
- Производитель: TELE Haase (Австрия).
- Серия: ENYA (модульная серия для установки в щит).
- Артикул для заказа: 1341201.
- Тип устройства: Реле контроля тока (AC).
- Функция: Контроль минимального тока (понижение тока ниже установленного порога).
Технические параметры
-
Диапазон измерения:
- Реле имеет один диапазон измерения тока: от 50 мА до 500 мА AC (0.05 А ... 0.5 А).
- Порог срабатывания регулируется потенциометром на лицевой панели в пределах этого диапазона.
-
Напряжение питания (Auxiliary Supply):
- 24 - 240 В AC/DC.
- Это универсальное питание, что позволяет подключать реле как к сетям 220В, так и к цепям управления 24В.
-
Выходные контакты:
- 1 перекидной контакт (1 CO / SPDT).
- Номинальная нагрузка: 250 В AC, 5 А.
-
Логика работы (Функция "Undercurrent"):
- Если измеряемый ток находится выше установленного порога, выходное реле включено (контакты замкнуты).
- Если ток падает ниже установленного порога (минус гистерезис), реле выключается.
- Гистерезис: Фиксированный (обычно около 5-10% от установленного значения).
-
Конструкция и монтаж:
- Ширина корпуса: 17.5 мм (стандартный 1-модульный корпус) или 35 мм (в зависимости от исполнения корпуса E1 или E3, серия E3 часто выполняется в дизайне для промышленных шкафов, но ширина обычно стандартизирована). Примечание: У Tele Haase E1 — узкие (17.5 мм), E3 — тоже часто 17.5 мм или 35 мм, но данный артикул обычно идет в компактном корпусе.
- Монтаж: На DIN-рейку (TH 35).
- Степень защиты: IP40 (корпус), IP20 (клеммы).
Типовое применение
Данное реле (на 500 мА) используется для контроля работы маломощных нагрузок или во вторичных цепях трансформаторов тока. Основные сценарии:
- Обрыв нагрузки: Контроль целостности нагревательных элементов (ТЭНов). Если ТЭН перегорает, ток падает до нуля, реле сигнализирует об аварии.
- Сигнальные лампы: Контроль исправности ламп освещения (например, заградительные огни на вышках).
- Вентиляторы: Обнаружение обрыва ремня вентилятора (ток двигателя падает при снижении нагрузки).
- Засорение фильтров: (Косвенно, через изменение потребления тока).
Схема подключения (общая)
- Клеммы А1-А2: Напряжение питания (24-240V).
- Клеммы E1-M (или подобные, см. схему на корпусе): Измерительный вход. Ток пропускается через реле или подключается к измерительным клеммам (в зависимости от того, есть ли сквозной канал или клеммы, для малых токов 500мА обычно используются клеммы).
- Клеммы 11-12-14: Выходной контакт (11 — общий, 12 — нормально закрытый, 14 — нормально открытый).
Важно: Убедитесь, что контролируемый ток является переменным (AC), так как данная модель (AAC) предназначена именно для переменного тока.
