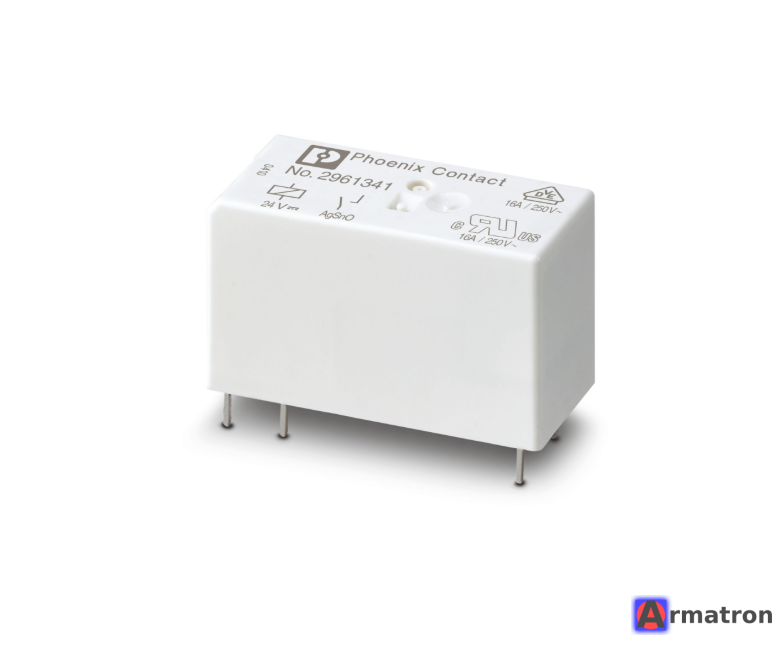

Это описание вставного миниатюрного силового реле от компании Phoenix Contact.
Ниже приведены подробные технические характеристики и информация о модели REL-MR- 24DC/1IC (артикул: 2961341):
Основное назначение
Это специализированное реле, разработанное для коммутации нагрузок с высокими пусковыми токами (Inrush Current — отсюда аббревиатура «IC» в названии).
Технические характеристики
Входные параметры (катушка):
- Номинальное напряжение: 24 В DC (постоянный ток).
- Типовой входной ток: 17 мА.
- Сопротивление катушки: 1440 Ом.
Выходные параметры (Контакты):

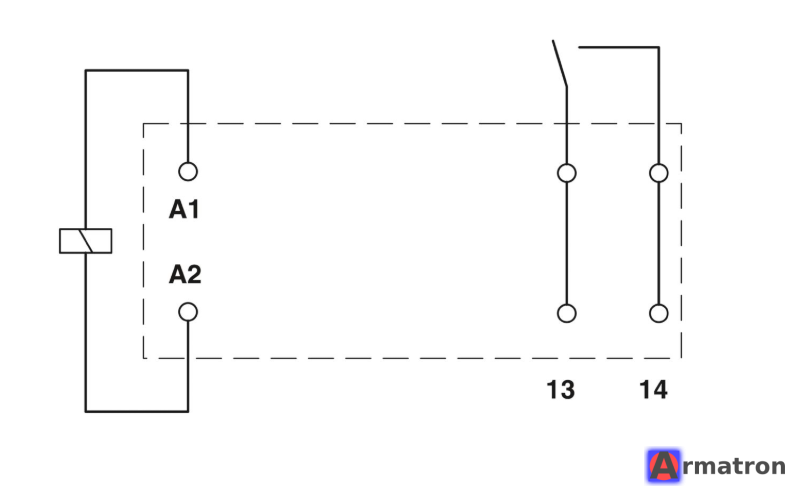

- Тип контактов: 1 нормально разомкнутые
- Материал контактов: AgSnO (серебро-оксид олова) — этот материал устойчив к свариванию при высоких скачках тока.
- Максимальный ток (длительный): 16 А.
-
Пусковой ток (Inrush Current):
- 80 А (в течение 20 мс).
- 130 А (пиковый кратковременный ток).
- Максимальная коммутируемая мощность: 4000 ВА (для переменного тока).
Совместимость и монтаж
Обратите внимание, что 2961341 — это только само реле (исполнительный элемент). Для установки на DIN-рейку ему требуется базовая клемма (розетка).
Обычно оно используется в составе серий PLC-INTERFACE. Подходящие базовые клеммы:
- Серия PLC-BSC.../21 (винтовые зажимы).
- Серия PLC-BPT.../21 (вставные зажимы).
Часто это реле продается в сборе с основанием под артикулом, например: PLC-RSC- 24DC/1IC/ACT (арт. 2967604).
Ключевые особенности
- Надежность: рассчитано на тяжелые условия эксплуатации (лампы, блоки питания).
- Герметичность: степень защиты RT III (защита от брызг при пайке/мойке, влагозащищенное).

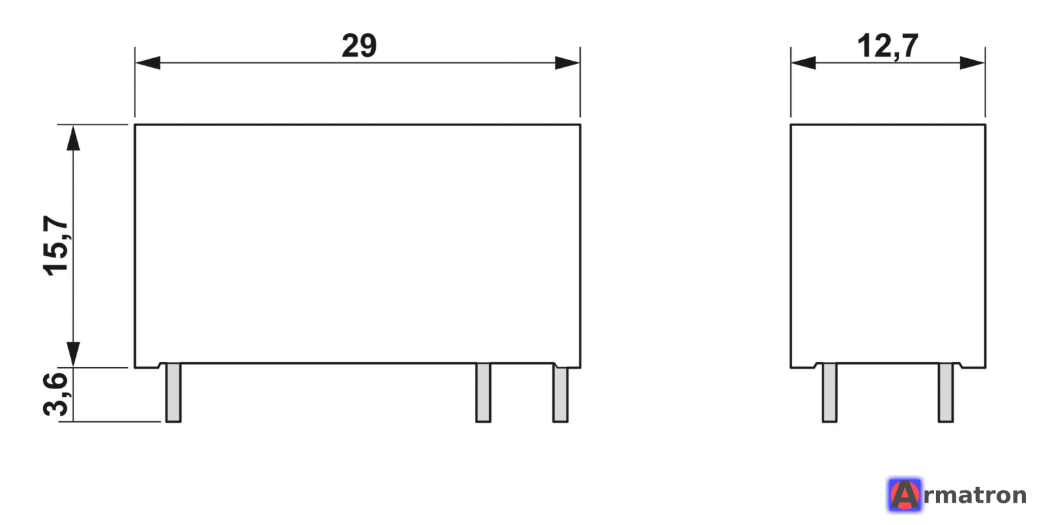

- Компактность: стандартный форм-фактор для узких реле (ширина около 12,7 мм, но в базе ПЛК занимает 14 мм).
Если вам нужна замена или вы проектируете схему: это реле выбирают, когда стандартное 6-амперное реле быстро выходит из строя из-за «залипания» контактов при включении нагрузки.
