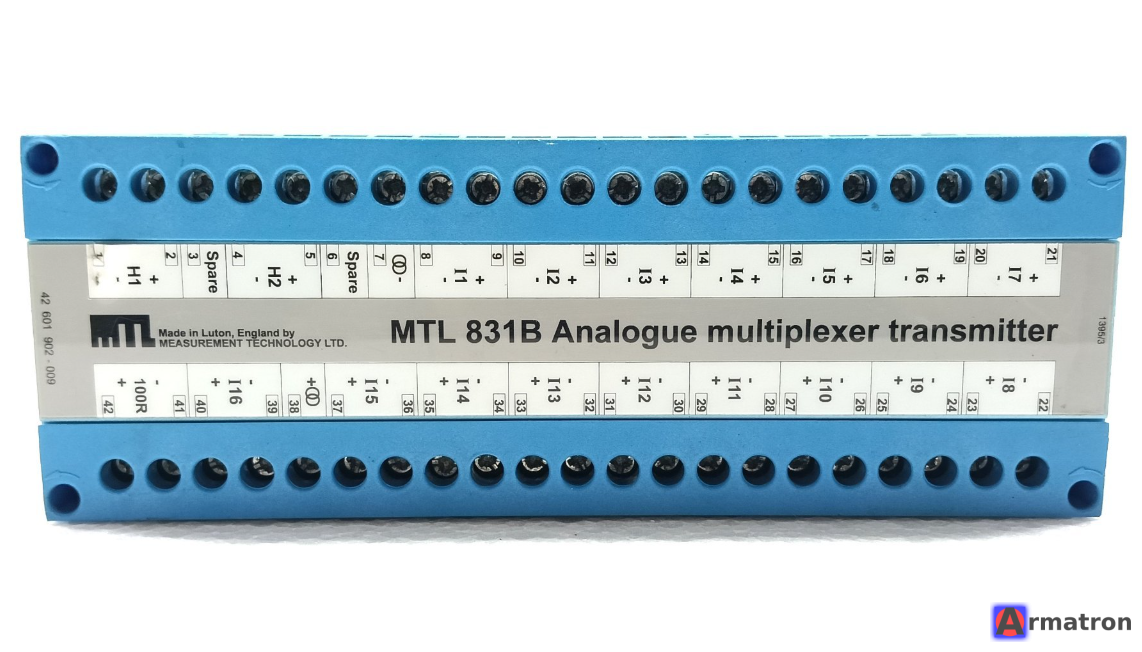

Мультиплексорный передатчик MTL831B Eaton

MTL831B — это аналоговый мультиплексорный передатчик производства компании Eaton (MTL Instruments), предназначенный для использования в системах управления технологическими процессами, особенно в опасных зонах.

Ниже приведено подробное описание его функций, характеристик и преимуществ.

Основное назначение

MTL831B используется для сбора сигналов от большого количества температурных датчиков (термопар или терморезисторов) и других аналоговых сигналов (мВ) в полевых условиях и передачи их в систему управления (РСУ/ПЛК) по одной паре проводов. Это значительно сокращает затраты на кабельную продукцию и монтаж.

Ключевые особенности

1. 16 каналов на один модуль: Один передатчик может принимать сигналы от 16 различных датчиков.
2. Экономия кабеля: Вместо того чтобы тянуть 16 пар компенсационных или медных проводов от каждого датчика в операторную, используется одна витая пара (магистральный кабель). Экономия на кабеле и работах может достигать 50% и более.
3. Искробезопасность (Intrinsic Safety): Устройство сертифицировано для установки непосредственно в опасных зонах (Зона 0, 1 или 2).
4. Типы входных сигналов:
   • Термопары (ТП): типов J, K, T, E, R, S, B, N.
   • Термосопротивления (RTD): 2-, 3- или 4-проводные (обычно Pt100).
   • Милливольтовые сигналы (мВ).
5. Цифровая передача данных: Данные передаются в цифровом виде, что исключает потерю точности из-за сопротивления длинных проводов или электромагнитных помех.

Как работает система

Система мультиплексирования обычно состоит из двух частей:

1. Передатчик MTL831B (полевой узел): Устанавливается в поле (в опасной зоне) рядом с датчиками. Он опрашивает входы и преобразует их в цифровой сигнал.
2. Приемник MTL838C (узловое устройство): Устанавливается в безопасной зоне (в шкафу управления). Он принимает цифровой сигнал от одного или двух MTL831B и выдает данные в систему управления через протоколы (например, Modbus RTU) или аналоговые выходы.

Технические характеристики (кратко)

• Количество входов: 16.
• Питание: Осуществляется по той же паре проводов, по которой передаются данные (от приемника MTL838C через барьер искрозащиты).
• Материал корпуса: Обычно нейлон, крепится на DIN-рейку.
• Рабочая температура: от -40°C до +70°C.
• Светодиодная индикация: Для диагностики состояния устройства и связи.

Преимущества применения

• Снижение веса и объема: Особенно важно для оффшорных платформ и сложных промышленных объектов.
• Упрощение проектирования: Меньше кабельных лотков, меньше проходок через стены и меньше клеммных коробок.
• Высокая точность: Компенсация холодного спая для термопар встроена в модуль.

Важное примечание

На данный момент серия MTL830 (включая MTL831B) во многих проектах обновляется или заменяется на более современные модели, такие как MTL831C, которые обладают улучшенной помехозащищенностью и расширенными возможностями диагностики.

Если вы планируете закупку или обслуживание, рекомендуется проверить совместимость MTL831B с имеющимся приемником (обычно это MTL838C).
