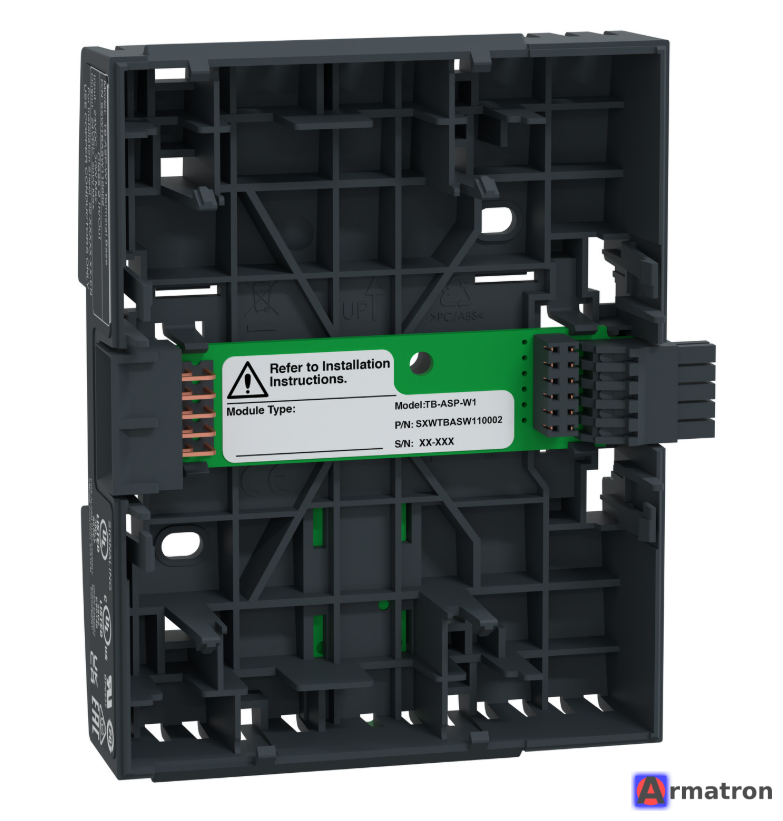

Schneider Electric ASP-W1 (артикул: SXWTBASW110002) — это монтажное основание (терминальный блок), предназначенное для установки и подключения серверов автоматизации серии SpaceLogic (ранее SmartStruxure), в частности для контроллера AS-P.
Вот основные характеристики и описание данного устройства:
1. Назначение
Это пассивное устройство, которое служит «фундаментом» для интеллектуального модуля (контроллера AS-P). Оно крепится на DIN-рейку или непосредственно на панель, и именно к нему подключаются все полевые провода.
2. Основные характеристики
- Тип устройства: Терминальное основание (Terminal Base).
- Совместимость: Разработано специально для серверов автоматизации AS-P (Automation Server Premium).
- Артикул: SXWTBASW110002.
- Тип монтажа: На DIN-рейку (35 мм) или на стену/панель с помощью винтов.
- Степень защиты: IP20.
- Материал: Пластик (поликарбонат), не поддерживающий горение.
3. Преимущества конструкции
- Разделение электромонтажа и электроники: Вы можете выполнить весь монтаж проводки на объекте, используя только основание ASP-W1, а дорогостоящий интеллектуальный модуль (процессор AS-P) установить позже, на этапе пусконаладки.
- «Горячая» замена: Конструкция позволяет снимать и устанавливать контроллер без отключения проводов, что значительно упрощает обслуживание системы.
- Маркировка: Клеммы имеют четкую маркировку для безошибочного подключения питания, портов связи (RS-485, Ethernet) и других интерфейсов.
- Встроенная шина: Обеспечивает передачу данных и питания между соседними модулями ввода-вывода в линейке SpaceLogic.
4. Комплектация
Обычно поставляется как отдельный компонент. В комплекте идет само пластиковое основание с клеммными колодками и механизмом фиксации модуля.
Зачем это нужно?
Если вы закупаете контроллер AS-P, вам обязательно нужно это основание, так как сам контроллер поставляется без клеммных блоков. Без ASP-W1 вы не сможете закрепить сервер на рейке и подключить к нему питание и линии связи.
- Производитель Schneider Electric
