Монтажная плата TB-D5008-SEI-001 GM International

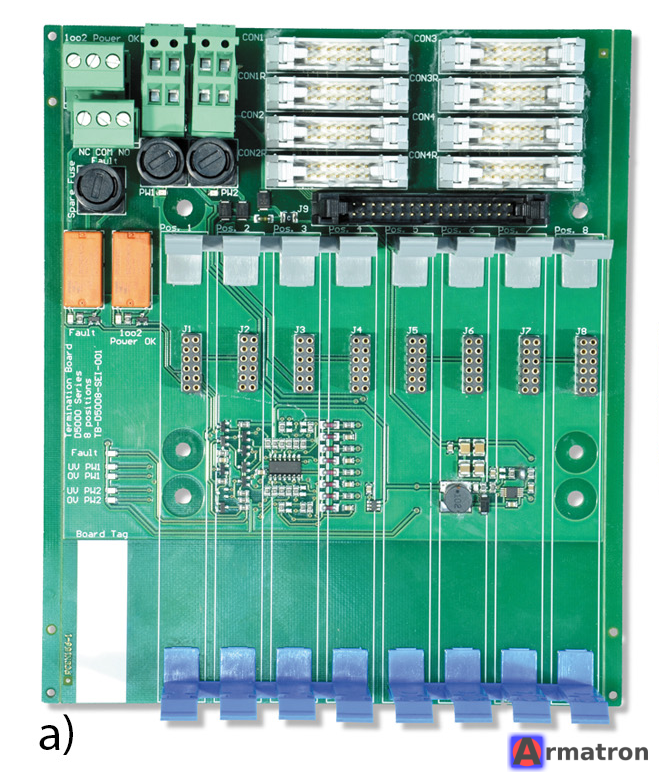

TB-D5008-SEI-001 — это специализированная монтажная плата (терминальная панель) производства компании GM International (GMI), предназначенная для установки модулей серии D5000.

Ниже приведен подробный обзор характеристик и назначения этой платы:

1. Назначение

Эта плата служит интерфейсом между полевыми устройствами (датчиками, исполнительными механизмами) и системами управления (DCS/РСУ). Она разработана специально для интеграции с системами управления Schneider Electric (ранее Invensys / Foxboro).

Аббревиатура SEI в названии обычно расшифровывается как Schneider Electric / Invensys.

2. Основные характеристики

• Количество каналов: 8 каналов. На плату можно установить до 8 одноканальных или двухканальных модулей серии D5000.
• Серия модулей: Полная совместимость с барьерами искробезопасности и изоляторами серии D5000 (например, D5011, D5014, D5072 и др.).
• Системное подключение: Плата оснащена специальными разъемами (Sub-D или специфические разъемы Foxboro) для быстрого подключения к модулям ввода-вывода (FBM — Fieldbus Modules) системы Foxboro Evo или I/A Series с помощью готовых системных кабелей.
• Резервирование: Обычно такие платы поддерживают возможность резервирования питания.

3. Преимущества использования

• Упрощение монтажа: Вместо того чтобы разводить каждый провод вручную к контроллеру, используется системный кабель, что исключает ошибки при подключении.
• Экономия места: Высокая плотность монтажа в шкафу автоматики.
• Искробезопасность: Позволяет компактно разместить барьеры искробезопасности в зонах, требующих защиты (ATEX/IECEx).
• Удобство обслуживания: Модули легко заменяются без отсоединения полевых проводов («горячая замена»).

4. Технические детали

• Питание: Обычно 24В постоянного тока (Vdc) с защитой по току и дублированными клеммами для ввода питания.
• Монтаж: Устанавливается на стандартную DIN-рейку.
• Маркировка: Каждое посадочное место под модуль четко промаркировано.

5. Типовое применение

Применяется в нефтегазовой, химической и энергетической отраслях, где используется распределенная система управления Schneider Electric Foxboro и требуется искрозащита сигналов, поступающих из опасных зон (Ex-зоны).
