Номинальное напряжение катушки:
50 Гц
60 Гц
230 В
255 В
Вес, кг 0,2
Номинальный рабочий ток, Ie (Н.О. контакт) 20 А
Номинальный рабочий ток, Ie (Н.З. контакт) 20 А
Номинальная рабочая мощность (Н.О. контакт)
230 В 1~
230 В 3~
400 В 3~
4,0 кВт
-
-
Расчетное напряжение изоляции, Ui 400 В
Расчетное рабочее напряжение, Ue 250 В
Входной предохранитель, тип "gL/gG" 20 А
Кратковременный ток (макс. 10 сек при ⩽40°С) 72 А
Тепловые потери тока на каждую линию при Ie 1,0 Вт
Срок службы
механический
электрический
1 000 000
150 000
Максимальная коммутационная частота 300 вкл./час
Допустимая сетевая частота 50...60 Гц
Минимальная коммутационная мощность ≥ 17 В / ≥ 200 мА
Рабочий диапазон магнитной катушки 85...110 % расчетного исполнительного напряжения Uc
Надежное выключение между 20...75 % Uc
Диапазон частоты 50/60 Гц
Продолжительность включения -
Потребление мощности магнитной катушки
при втягивании
при удержании
≤ 8,0 ВА, 5,0 Вт
≤ 3,2 ВА, 1,2 Вт
Задержка включения ≤ 12 мс
Задержка выключения ≤ 12 мс
Рабочая жила
макс. мм²
мин. мм²
1х10 или 2х4
1х0,5
Катушка, мм² 1х4 или 2х2,5
Техническая информация:

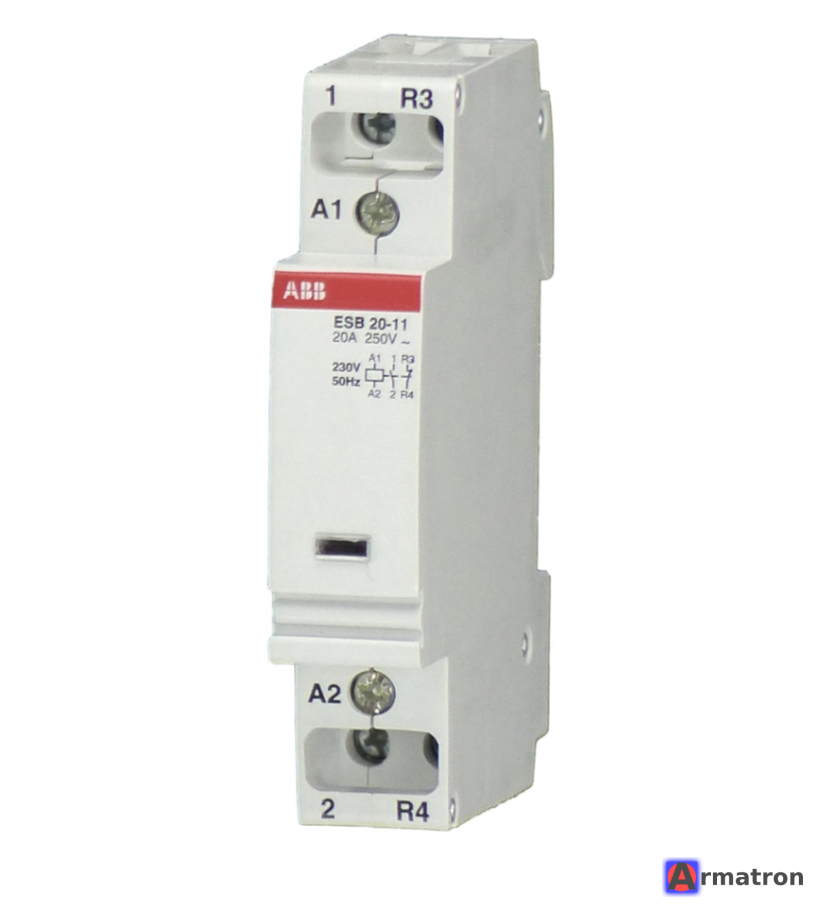

Модульные контакторы ABB ESB позволяют осуществлять процессы автоматизации в оборудовании зданий. Они, преимущественно, применяются для коммутации и управления осветительными, обогревательными и вентиляционными устройствами, насосами, отопительными насосами и иными приводами для автоматизации зданий.
Преимущества:
• свободный от фона переменного тока магнитный привод
• малошумная коммутация
• индикация коммутационных положений
• встроенная электронная сеть катушки
• дополнительно монтируемый вспомогательный контактный блок
• защита магнитной катушки от перенапряжений до 5 кВ
• высокие коммутационная мощность и долговечность
• быстрое крепление с помощью ползуна с фиксатором
• крупные присоединительные элементы с рамочными клеммами
• защита от прикосновения согласно VDE 0106, часть 100
Конструкция:
Тип ESB 20 работает с помощью магнитной системы переменного тока. Типы ESB 24, 40 и 63 имеют магнитный привод постоянного тока, исключающий фон переменного тока. В отличии от магнитов переменного тока шум от включения едва слышен. Встроенный диодный мост дает возможность подключения к источнику переменного напряжения.
Встроенный варистор защищает катушку от дальних ударов молнии и перенапряжений магнитной системы. Это позволяет комбинировать контакторы с программируемыми устройствами управления. Надобность в электронной сети катушки отпадает. Магнитная система не создает радиопомех.
Пики перенапряжений могут однократно обуславливать ток в максимум 200 Ампер и энергию в максимум 4J или 106 * ток в макс. 5 Ампер или энергию в макс. 0,05J при нормальной волне (8/20 мксек).
Все коммутационные звенья контакторов являются главными коммутационными звеньями и могут использоваться также как вспомогательные. Контакты без принудительного ведения, поэтому замыкающие и размыкающие контакты могут заходить друг за друга.
К типам ESB 24, 40 и 63 может дополнительно монтироваться вспомогательный выключатель типа EH 04 (1/2 ширины модуля). Этот вспомогательный выключатель необходимо использовать для коммутации управляющих сигналов.
Контакторы ESB 20, 24 и 40 могут поставляться со встроенным ручным выключателем, например, для применения "день/ночь".
