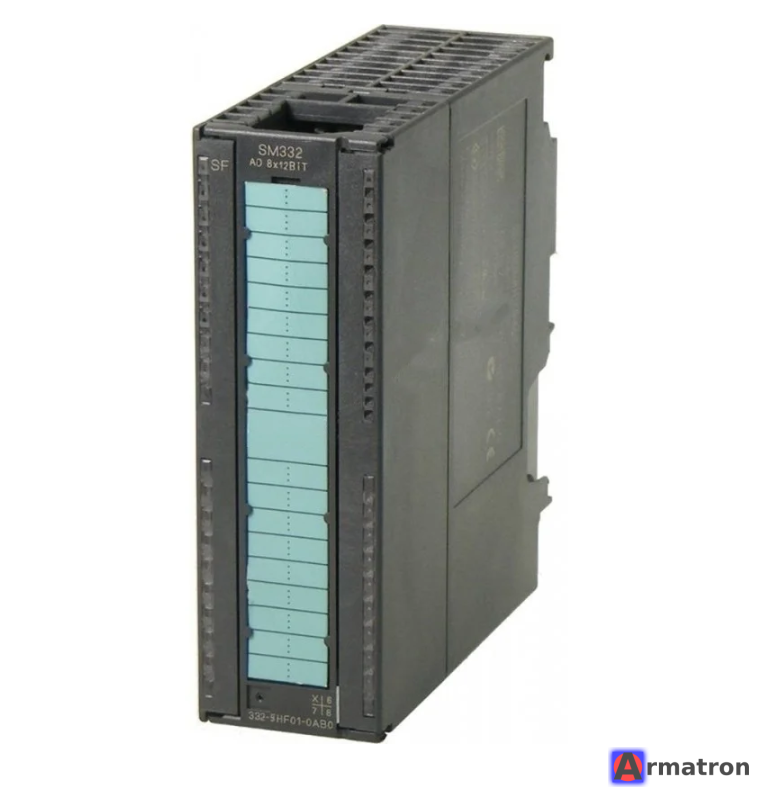

Модуль Siemens SM 332 (6ES7332-5HF00-0AB0) — это 8-канальный модуль аналогового вывода, предназначенный для использования в программируемых логических контроллерах (ПЛК) серии SIMATIC S7-300.
Ниже приведены подробные технические характеристики и особенности данного модуля.
Основные характеристики
- Тип модуля: Аналоговый вывод (Analog Output - AO).
- Количество каналов: 8.
- Разрешение: 12 бит.
- Гальваническая развязка: Есть (между каналами и шиной задней панели).
Поддерживаемые типы выходных сигналов
Модуль универсален и может выводить как напряжение, так и ток:
-
Напряжение:
- ±10 В
- 1...5 В
- 0...10 В
-
Ток:
- ±20 мА
- 0...20 мА
- 4...20 мА
Технические параметры
- Напряжение питания: 24 В постоянного тока (L+).
-
Потребление тока:
- Из шины задней панели (5 В): макс. 100 мА.
- От напряжения нагрузки L+ (24 В): макс. 340 мА.
- Время преобразования (на все каналы): максимум 0.8 мс.
- Длина кабеля (экранированного): до 200 м.
- Разъем для подключения: Требуется 40-полюсный фронтальный штекер (заказывается отдельно).
Диагностика и индикация
- Светодиод SF (Group Fault): Красный индикатор загорается при ошибке (отсутствие питания, ошибка модуля, ошибка программирования).
- Диагностические функции: Модуль может передавать информацию об ошибках в ПЛК (например, короткое замыкание на выходе или обрыв цепи при токовом сигнале).
Особенности монтажа и подключения
- Фронтальный штекер: Для этой модели (8 каналов) используется 40-пиновый разъем (6ES7392-1AM00-0AA0).
- Изоляция: Каналы изолированы от внутренней шины контроллера, но не изолированы друг от друга (имеют общую "массу" внутри модуля).
- Конфигурация: Выбор типа сигнала (ток или напряжение) производится программно в среде проектирования (Step 7 или TIA Portal). В отличие от некоторых других модулей S7-300, здесь нет механических переключателей (диапазонных кубиков) на боковой стороне.
Применение
Модуль используется для управления исполнительными механизмами, которые принимают аналоговый сигнал:
- Частотно-регулируемые приводы (ЧРП/VFD).
- Регулирующие клапаны и позиционеры.
- Аналоговые индикаторы и панели.
Статус изделия
Серия S7-300 является классической, но Siemens постепенно переводит заказчиков на более современные системы S7-1500. Модуль 6ES7332-5HF00-0AB0 всё еще доступен, но часто закупается в качестве запасных частей для существующих систем.
Важное примечание: При замене модуля убедитесь, что версия прошивки (Hardware Version) совместима с вашим проектом, хотя обычно они полностью взаимозаменяемы внутри одного артикула.
