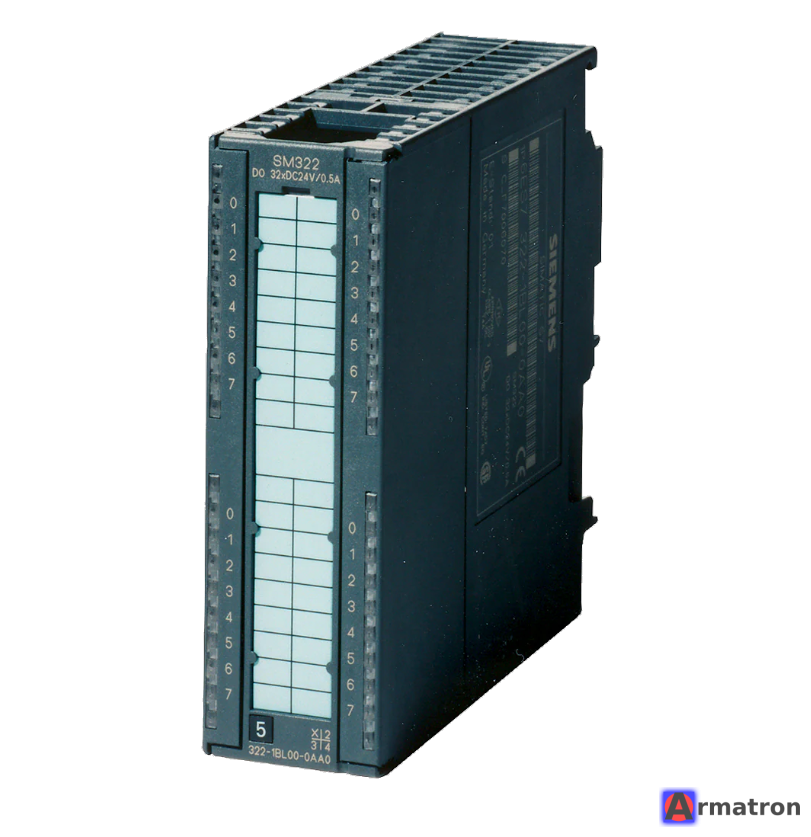

Модуль вывода дискретных сигналов SIMATIC 6ES7322-1HH01-0AA0 Siemens

Siemens SIMATIC S7-300 SM 322 (Заказной номер: 6ES7322-1HH01-0AA0) — это модуль вывода дискретных сигналов с релейными выходами.

Ниже приведено подробное техническое описание, характеристики и особенности подключения данного модуля.

1. Общее описание

Этот модуль используется в программируемых логических контроллерах серии S7-300 для управления исполнительными механизмами. Поскольку выходы являются релейными, модуль универсален: он может коммутировать как постоянный ток (DC), так и переменный ток (AC) с различными напряжениями.

2. Основные технические характеристики

• Тип модуля: SM 322 (Digital Output / Модуль дискретного вывода).
• Количество выходов: 16 (релейные контакты).
• Группировка: Выходы разделены на 2 группы по 8 каналов в каждой.
• Тип контактов: Нормально-разомкнутые (NO — Normally Open), сухие контакты (potential-free).
• Коммутируемое напряжение:
  • Постоянный ток (DC): от 24 В до 120 В (зависит от нагрузки).
  • Переменный ток (AC): от 24 В до 230 В.
• Коммутируемый ток (на канал):
  • Макс. 2 А (для активной нагрузки).
  • Для индуктивной нагрузки (катушки, моторы) ток может быть ниже, рекомендуется использовать искрогасящие цепи.
• Суммарный ток (на группу): Макс. 8 А на одну группу (группа из 8 выходов).
• Гальваническая развязка:
  • Между каналами и внутренней шиной: Да (оптическая/электромагнитная).
  • Между группами каналов: Да (до 230 В AC).
• Потребление тока от шины (Backplane bus 5V): Прибл. 80-100 мА.
• Потеря мощности: Прибл. 4.5 Вт.

3. Механические параметры

• Ширина: 40 мм (стандартная ширина модуля S7-300).
• Вес: Прибл. 250 г.
• Подключение: Требуется 20-контактный фронтальный соединитель (Front Connector).

4. Особенности подключения (Схема)

Для подключения проводов необходим фронтальный штекер (заказывается отдельно).

• Питание: В отличие от транзисторных модулей, этот модуль обычно получает питание для управления катушками внутренних реле от внутренней шины контроллера, но внешнее напряжение подается на общие клеммы групп для коммутации нагрузки.
• Группы:
  • Группа 1 (Выходы 0...7): Питание нагрузки подается на клемму 1 (1L). Сами выходы расположены на клеммах 2–9. Клемма 10 — обычно резерв или земля (зависит от схемы, для реле чаще всего 1L - общий вход фазы/плюса).
  • Группа 2 (Выходы 8...15): Питание нагрузки подается на клемму 11 (2L). Сами выходы расположены на клеммах 12–19. Клемма 20 — резерв или второй контакт.

Важно проверить схему на крышке модуля, так как у релейных модулей на каждую группу заводится свой "общий" провод (Common).

5. Необходимые аксессуары

Для работы с модулем вам обязательно понадобится фронтальный соединитель (Front Connector) на 20 контактов:

• 6ES7392-1AJ00-0AA0 (с винтовыми контактами).
• 6ES7392-1BJ00-0AA0 (с пружинными контактами).

6. Область применения

Благодаря релейным выходам, модуль 6ES7322-1HH01-0AA0 часто используется для:

1. Управления нагрузками переменного тока (например, пускатели 220В, соленоидные клапаны 110В/230В).
2. Развязки сигналов (когда нагрузка имеет другой потенциал "земли", чем контроллер).
3. Коммутации сигналов с разными напряжениями в рамках одного модуля (например, одна группа коммутирует 24В DC, а вторая — 220В AC).

Статус продукта

На данный момент серия S7-300 переходит в статус "зрелого продукта" (Mature), и Siemens активно продвигает серию S7-1500. Однако, данный модуль все еще широко доступен как запасная часть.
