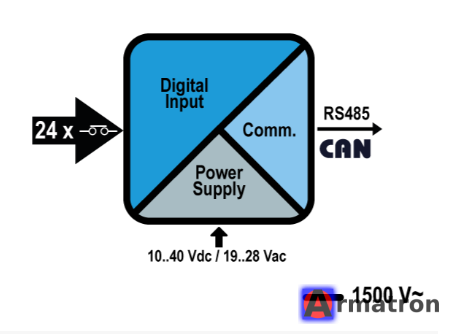

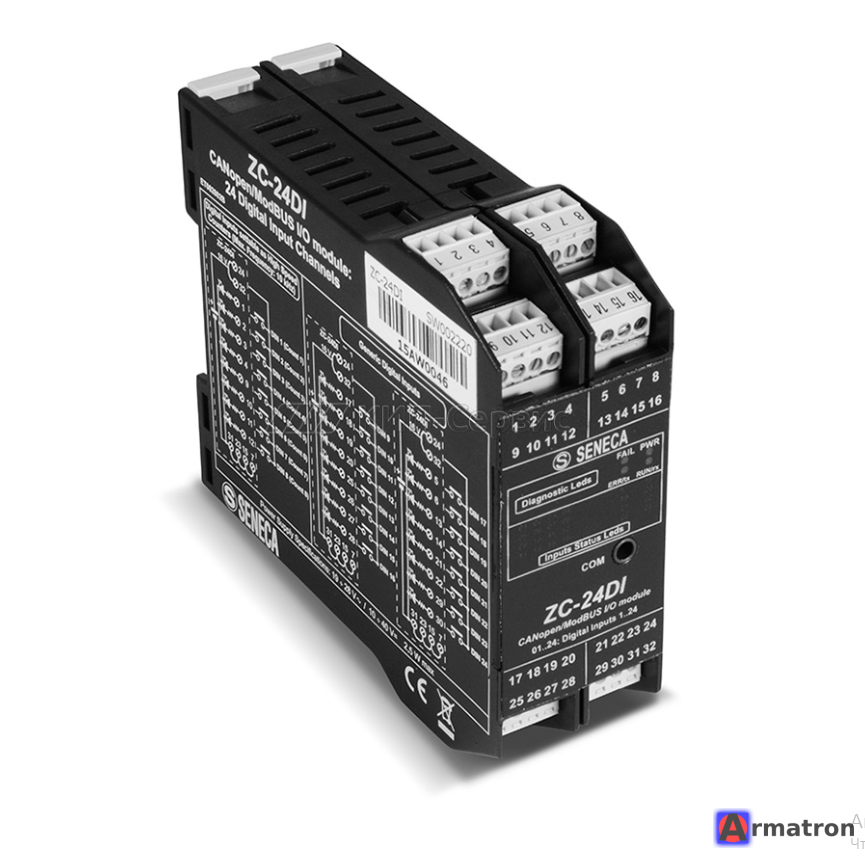

Модуль ввода дискретных сигналов ZC-24DI (далее по тексту — модуль) предназначен для преобразования состояния дискретных устройств (реле, кнопки, транзисторные PNP выходы) в цифровой вид, для передачи на устройства управления, через интерфейс связи RS-485 в соответствии с протоколами Modbus RTU и CANOpen. Для увеличения количества дискретных входов ПЛК.
Модуль имеет 24 канала и встроенный блок питания для подключения датчиков и коммутирующих элементов. В модуле есть 8 счетных входов до 32 бит, для определения количества импульсов с частотой до 10 кГц. Между цепями питания, интерфейса связи и дискретных входов предусмотрена гальваническая развязка.
Напряжение питания 10...40 В постоянного тока
19...28 В переменного тока (50-60 Гц)
Энергопотребление до 2,5 Вт
Напряжение встроенного БП 16 В постоянного тока
Параметры дискретных входов
Количество входов 24
Типы подключаемых датчиков сухой контакт, транзистор PNP.
Количество счетных входов 8 (32 бит)
Максимальная частота счетных
входов
до 10 кГц
Максимальное напряжение 30 В постоянного тока
Ток потребления (для одного входа) до 3 мА
Уровень логического 0 (выключен) 0...7 В постоянного тока
Уровень логической 1 (включен) 11...30 В постоянного тока
Параметры связи и обмена данными
Интерфейсы RS-485, micro USB (только для настройки)
Протоколы Modbus RTU, CANOpen (CAN 2.0A, CAN 2.0B)
Скорость обмена данными Modbus: 2400 … 115200 б/с
CANOpen: 20 … 1000 кб/с
Общие параметры
Подключение датчики - 4-х контактные, съемные клеммные колодки с винтовым зажимом 2,5 мм2;
RS-485 и питание — разъем IDC10M
Габаритные размеры, мм 100 х 112 х 35
Степень защиты корпуса IP20
Вес, г 250
Материал корпуса пластик PBT, черный цвет
Гальваническая развязка
Напряжение изоляции до 1500 В переменного тока
Условия эксплуатации
Рабочая температура -20...+65 °С
Температура хранения -40...+85 °С
Относительная влажность воздуха 30...90 %
Примечание. Модуль не имеет отдельных клемм для подключения напряжения
питания и интерфейса связи. Подключение осуществляется через разъем IDC10M
расположенный с тыльной стороны корпуса.
