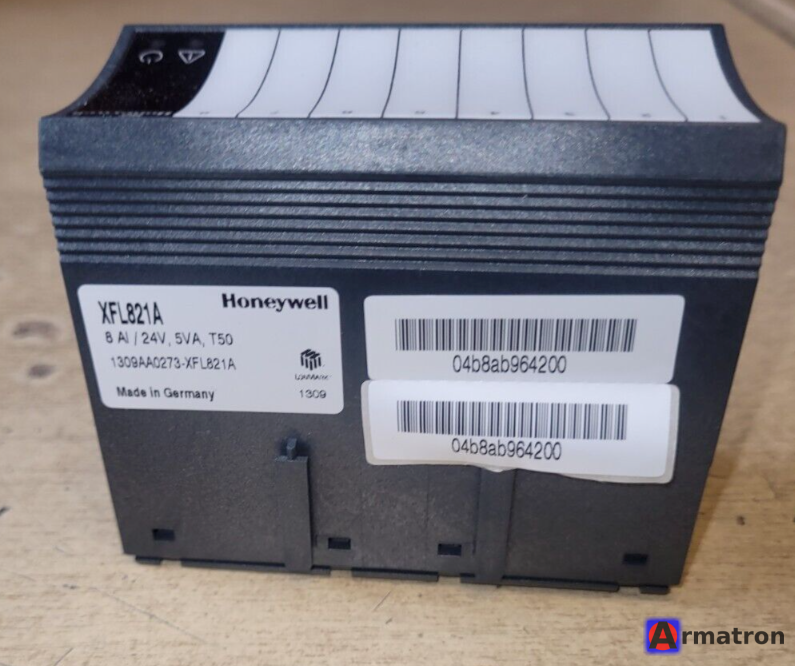

Модуль ввода аналоговых сигналов XFL821A Honeywell

Honeywell XFL821A — это модуль распределенного ввода/вывода (Distributed I/O), предназначенный для использования в системах автоматизации зданий, в частности, в линейке контроллеров Excel 5000 (Excel 50, 100, 500, 800).

Ниже приведены подробные технические характеристики и описание данного модуля.

1. Основное назначение

Модуль XFL821A служит для считывания аналоговых сигналов от полевых устройств (датчиков) и передачи этих данных контроллеру по шине LonWorks. Он позволяет расширить количество входов контроллера, не привязываясь к его физическому расположению (модуль может стоять в другом шкафу).

2. Ключевые характеристики

• Тип модуля: Аналоговый ввод (Analog Input).
• Количество входов: 8 аналоговых входов.
• Интерфейс связи: LonWorks (протокол LonTalk).
• Тип трансивера: FTT-10A (Free Topology Transceiver) — позволяет гибкую топологию сети (шина, звезда, кольцо).
• Напряжение питания: 24 В переменного тока (AC) или 24 В постоянного тока (DC).

3. Поддерживаемые типы сигналов

Каждый из 8 входов может быть индивидуально сконфигурирован (программно или аппаратно) для работы с различными типами датчиков:

1. Датчики температуры (NTC):
   • NTC 20k Ом (стандарт Honeywell) — наиболее частое применение.
2. Датчики температуры (PT/Ni):
   • PT1000.
   • Ni1000 (TK5000).
   • BALCO 500.
3. Сигналы напряжения:
   • 0...10 В (например, датчики влажности, давления, приводы с обратной связью).
4. Токовые сигналы (с внешним резистором):
   • 0...20 мА или 4...20 мА (требуется установка внешнего шунтирующего резистора, обычно 499 Ом или 500 Ом, параллельно входу).

4. Конструкция и монтаж

• Монтаж: На стандартную DIN-рейку (35 мм) в шкафу автоматики.
• Клеммники: Съемные клеммные колодки, что упрощает монтаж и замену модуля без отсоединения каждого провода.
• Индикация: Обычно присутствует сервисный светодиод (Service LED) для диагностики связи по LonWorks.
• Крышки: Часто поставляются с откидными крышками для защиты клемм (опционально или в комплекте).

5. Программное обеспечение и настройка

Для работы модуля в системе требуется его конфигурация. Обычно это делается через:

• Honeywell CARE: Инженерное ПО для программирования контроллеров Excel.
• LonMaker (или другой LNS-менеджер): Для интеграции в сторонние LonWorks сети.
• Требуется соответствующий LNS Plug-in или файл ресурсов (XIF), чтобы система "увидела" модуль.

6. Статус и замена

Серия Excel 5000 и модули XFL являются классической ("легаси") линейкой Honeywell. Во многих новых проектах используются контроллеры на базе BACnet или более новые модули Panel Bus.

• Если вам нужно заменить вышедший из строя XFL821A: Обычно они заменяются "один в один".
• Если вы проектируете новую систему: Рекомендуется проверить актуальность линейки у дистрибьютора, так как Honeywell активно продвигает платформы ComfortPoint Open или CentraLine, где используются другие модули ввода/вывода (например, серия Panel Bus).

Резюме: Это надежный 8-канальный модуль для сбора данных с датчиков температуры, влажности и давления в системах вентиляции и отопления, работающий по протоколу LonWorks.
