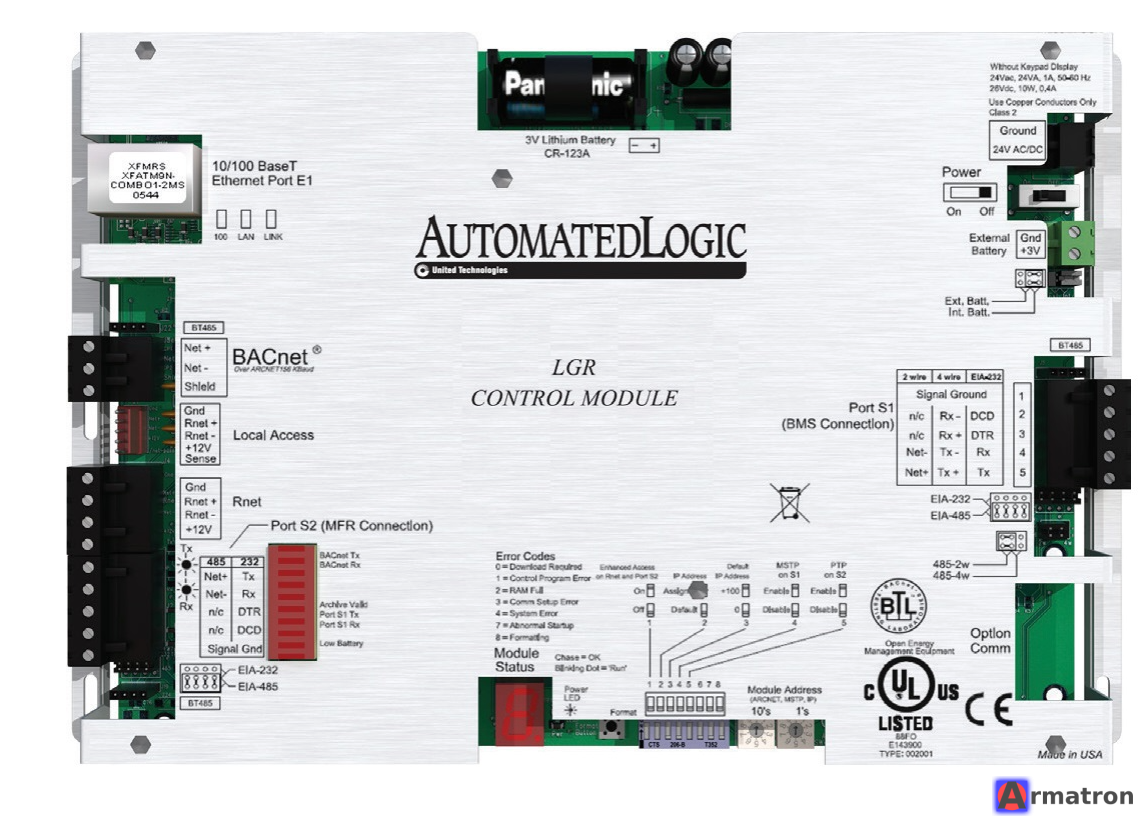

Модуль Automated Logic LGR1000 — это высокопроизводительный BACnet-маршрутизатор (роутер) и контроллер, входящий в линейку оборудования системы автоматизации зданий WebCTRL от компании Automated Logic Corporation (ALC).
Это устройство является «связующим звеном» в архитектуре сети, обеспечивая передачу данных между высокоскоростными сетями (Ethernet) и полевыми шинами (MS/TP).
Ниже приведен подробный обзор характеристик и возможностей этого модуля:
1. Основное назначение
LGR1000 предназначен для:
- Маршрутизации трафика между сетями BACnet/IP (или BACnet Ethernet) и BACnet MS/TP.
- Управления сетью контроллеров нижнего уровня.
- Выполнения сложных алгоритмов управления (логики), если это предусмотрено конфигурацией.
- Обеспечения связи между серверным ПО WebCTRL и оконечными устройствами.
2. Технические характеристики
- Процессор: 32-битный высокопроизводительный процессор.
- Память: Большой объем Flash-памяти для хранения программ, графиков и исторических данных (трендов).
- Питание: Обычно 24 В переменного тока (VAC) ±10%, 50–60 Гц.
-
Порты связи:
- Ethernet (10/100 Mbps): Для подключения к локальной сети здания (BACnet/IP).
- RS-485: Поддержка порта для подключения сегмента BACnet MS/TP (до 60 устройств на один сегмент, в зависимости от условий).
- Порт Rnet: Для подключения датчиков серии ZS, локальных дисплеев или портативного компьютера для настройки (через Virtual BACview).
- Сервисный порт: Для локальной диагностики и пусконаладочных работ.
3. Поддерживаемые протоколы
- BACnet/IP
- BACnet Ethernet
- BACnet MS/TP
- BACnet PTP (точка-точка)
- Поддержка BBMD (BACnet Broadcast Management Device) для работы через IP-маршрутизаторы в разных подсетях.
4. Ключевые особенности
- Высокая пропускная способность: В отличие от младших моделей (например, LGR25 или LGR100), индекс "1000" в старых классификациях или его позиционирование указывает на способность обрабатывать большое количество объектов и данных.
- Надежность: Модуль разработан для работы в режиме 24/7 в промышленных и коммерческих условиях.
- Диагностика: На корпусе расположены светодиодные индикаторы (LED), которые показывают состояние питания, активность сети Ethernet, передачу/прием данных по MS/TP и ошибки модуля.
- Интеграция: Легко интегрируется в систему WebCTRL, позволяя видеть всю сеть устройств как единое дерево объектов.
5. Применение
- Крупные объекты: Офисные центры, больницы, дата-центры, где требуется объединить сотни контроллеров в одну систему.
- Модернизация: Использование LGR1000 в качестве шлюза для подключения старых сегментов MS/TP к современной сети Ethernet.
- Удаленное управление: благодаря поддержке BACnet/IP модуль позволяет управлять оборудованием через Интернет или корпоративную сеть.
Типичные проблемы и обслуживание
- Батарейка/аккумулятор: Модуль оснащен встроенным элементом питания для сохранения времени и данных при отключении электричества. Со временем может потребоваться его замена.
- Прошивка: Для корректной работы с новыми версиями WebCTRL может потребоваться обновление встроенного ПО (прошивки).
- Адресация: Правильная настройка IP-адреса и идентификатора устройства в сети BACnet критически важна для исключения конфликтов.
- Производитель Automated Logic
