Модуль с гальванической развязкой Modbus Twido TWDXCAISO Schneider Electric

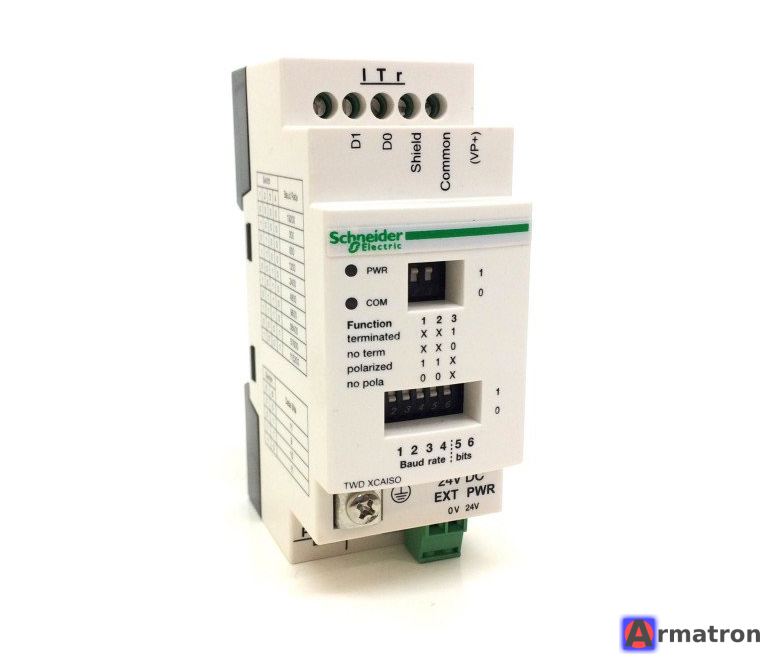

Модуль Schneider Electric TWDXCAISO — это специализированный аксессуар для программируемых логических контроллеров (ПЛК) серии Twido. Его основное назначение — обеспечение гальванической развязки (изоляции) интерфейса RS-485 (Modbus).

Ниже приведен подробный обзор характеристик, назначения и особенностей эксплуатации этого модуля.

1. Назначение

Модуль TWDXCAISO используется для:

• Защиты контроллера: Изоляция защищает внутренние цепи ПЛК от скачков напряжения, электромагнитных помех и разности потенциалов «земли» между устройствами в сети RS-485.
• Увеличения надежности: Предотвращает выход из строя коммуникационного порта при возникновении аварийных ситуаций на линии связи.
• Удобства монтажа: Преобразует специфический разъем Mini-DIN (который находится на корпусе Twido) в удобные винтовые клеммы для подключения стандартного кабеля «витая пара».

2. Технические характеристики

• Тип интерфейса: RS-485.
• Протоколы: Modbus RTU/ASCII, Character Mode.
• Напряжение изоляции: Обычно до 500 В DC (постоянного тока).
• Питание: Получает питание напрямую от порта контроллера (не требует внешнего источника питания).
• Разъемы:
  • Со стороны ПЛК: Кабель с разъемом Mini-DIN 8-pin.
  • Со стороны сети: Винтовые клеммы (обычно 5 или 7 контактов для сигналов A, B, Common и экрана).
• Индикация: На корпусе часто присутствуют светодиоды активности (TX/RX), облегчающие диагностику связи.

3. Схема подключения

На клеммной колодке модуля обычно обозначены следующие контакты:

1. D(A) или D+: Прямой сигнал данных.
2. D(B) или D-: Инверсный сигнал данных.
3. 0V (Common): Общий провод (сигнальная земля), критически важен для стабильной работы RS-485.
4. Shield (SHLD): Экран кабеля.

4. Когда обязательно использовать TWDXCAISO?

Использование модуля с развязкой крайне рекомендуется, если:

• Длина линии связи превышает 10–20 метров.
• Устройства (ПЛК и ведомые устройства) запитаны от разных подстанций или имеют разные контуры заземления.
• Линия связи проходит рядом с мощными силовыми кабелями или частотными преобразователями (ПЧ).

5. Совместимость и статус

• Серия ПЛК: Twido (компактные и модульные модели).
• Современное состояние: Серия Twido официально снята с производства и заменена на линейку Modicon M221.
• Аналоги для M221: В современных контроллерах M221 изоляция либо встроена в порт (зависит от модели), либо используются модули расширения (например, картриджи TMC2SL1).

6. Советы по эксплуатации

• Терминаторы: Не забывайте устанавливать согласующие резисторы (120 Ом) на концах линии RS-485, если TWDXCAISO является крайним устройством.
• Кабель: Используйте только специализированную экранированную витую пару для RS-485 (например, Belden 9841 или аналоги).

Если вы планируете заменить этот модуль в старой системе, убедитесь, что разъем Mini-DIN на вашем ПЛК исправен, так как часто механическое повреждение порта ПЛК принимают за выход из строя модуля развязки.
