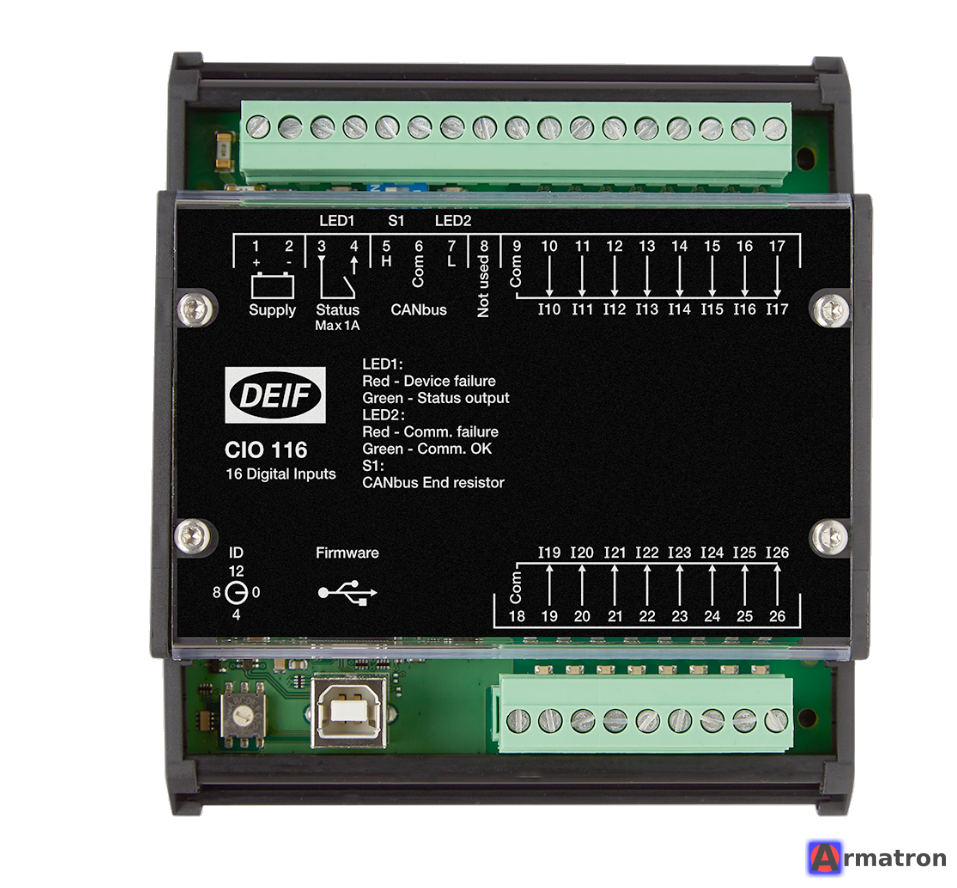

CIO 116 от компании DEIF — это внешний модуль расширения входов/выходов, предназначенный для использования с контроллерами DEIF (например, серий AGC-4, AGC 150, ASC-4 и другими).
Он используется, когда штатных входов основного контроллера недостаточно для управления сложной системой (например, электростанцией или судовой сетью).
Ниже приведен подробный обзор характеристик и возможностей CIO 116:
1. Основное назначение
Модуль CIO 116 (CAN I/O) добавляет 16 многофункциональных каналов, которые могут быть настроены пользователем под конкретные задачи. Связь с основным контроллером осуществляется по протоколу CANbus.
2. Типы входов (настраиваемость)
Главная особенность CIO 116 — универсальность. Каждый из 16 каналов можно настроить как:
- Цифровой вход (Digital Input): для мониторинга состояний (включено/выключено, аварийные сигналы).
-
Аналоговый вход (Analog Input):
- Резистивный: для датчиков температуры (PT100, Ni100) или датчиков давления/уровня с переменным сопротивлением.
- По току: 0(4)...20 мА.
- По напряжению: 0...10 В постоянного тока.
3. Технические характеристики
- Питание: 12/24 В постоянного тока (допустимый диапазон обычно от 8 до 36 В).
- Интерфейс связи: CANbus (изолированный).
- Монтаж: на стандартную DIN-рейку (35 мм).
- Индикация: Светодиоды на передней панели для отображения статуса питания, состояния связи по CAN и ошибок.
- Рабочая температура: от -25°C до +70°C (подходит для суровых условий эксплуатации).
4. Преимущества
- Удаленное размещение: Модуль можно установить на расстоянии от основного контроллера (до 300-400 метров по CAN-шине), что экономит кабель при подключении датчиков, расположенных далеко от щита управления.
- Простая настройка: Конфигурирование входов происходит через основное ПО DEIF (Utility Software) того контроллера, к которому подключен модуль.
- Компактность: Занимает мало места в электрощите.
- Высокая точность: Высокая разрешающая способность аналоговых входов для точного мониторинга параметров двигателя или генератора.
5. Совместимость
Модуль CIO 116 обычно работает в связке со следующими линейками DEIF:
- AGC-4 / AGC 200 / AGC 150 (автоматические контроллеры агрегатов).
- ASC-4 (контроллеры солнечных и гибридных систем).
- GPC-3 / GPU-3 (контроллеры защиты генераторов).
6. Другие модели серии
Для справки: у DEIF есть и другие модули этой серии:
- CIO 208: 8 цифровых выходов (реле).
- CIO 308: 8 аналоговых выходов (0–20 мА, 0–10 В).
Типичное применение
Если на вашей электростанции нужно дополнительно отслеживать температуру обмоток генератора (6 датчиков PT100), температуру подшипников и еще несколько дискретных аварийных сигналов, достаточно одного CIO 116, подключенного двумя проводами (CAN-шина) к контроллеру AGC, и все эти данные будут отображаться на главном дисплее.
- Производитель Deif
