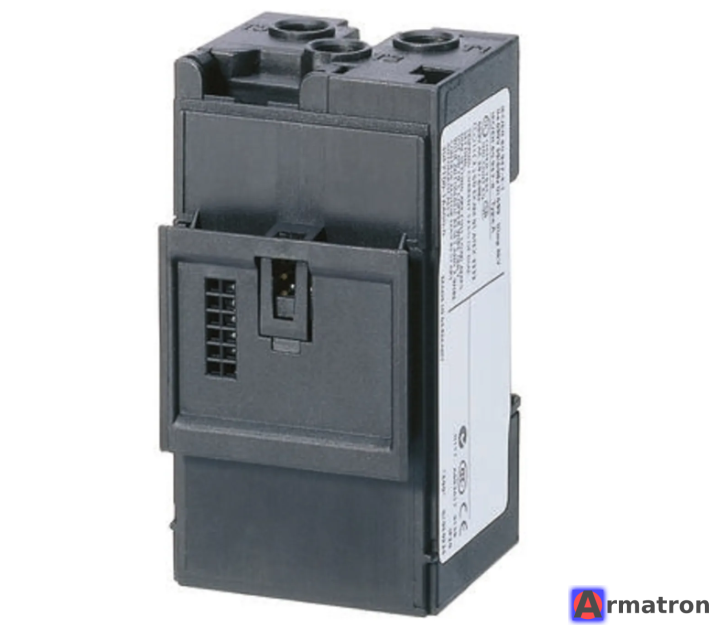

Модуль измерения тока 3UF7100-1AA00-0 Siemens

Siemens 3UF7100-1AA00-0 — это измерительный модуль тока, который является важным компонентом системы управления электродвигателями SIMOCODE pro.

Ниже приведены подробные технические характеристики и описание данного модуля:

Основное назначение

Модуль предназначен для измерения силы тока, протекающего через цепь электродвигателя. Полученные данные передаются в базовый блок (например, 3UF70), который на их основе осуществляет защиту, мониторинг и управление двигателем.

Технические характеристики

• Диапазон измерения тока: 0,3 ... 3 А (это модуль для малых токов).
• Тип измеряемого тока: Переменный ток (AC) 50/60 Гц.
• Количество фаз: 3 (измеряет ток по всем трем фазам).
• Конструктивное исполнение: Проходные отверстия (кабели силовой цепи просто продеваются сквозь отверстия модуля).
• Типоразмер: S00 / S0.
• Интерфейс связи: Подключается к базовому блоку SIMOCODE pro через специальный системный кабель (заказывается отдельно).

Ключевые особенности

1. Высокая точность: Обеспечивает точное измерение для защиты от перегрузки, обрыва фазы или дисбаланса токов.
2. Компактность: Легко монтируется на стандартную DIN-рейку 35 мм или фиксируется винтами на монтажную панель.
3. Отсутствие напряжения в модуле: Поскольку это трансформаторный модуль с проходными отверстиями, в самом модуле нет прямого электрического контакта с силовой цепью, что повышает безопасность.
4. Совместимость: Работает с базовыми блоками серий SIMOCODE pro C, pro S и pro V.

Применение

Данный модуль (0.3–3 A) обычно используется для:

• Управления маломощными двигателями.
• Работы в шкафах управления (MCC — Motor Control Center).
• Интеграции в системы автоматизации через PROFIBUS, PROFINET, Modbus RTU или EtherNet/IP (зависит от базового блока).

Что нужно для работы (комплектация)

Для полноценной работы вам понадобятся:

1. Базовый блок: Например, 3UF7010-1AU00-0 (SIMOCODE pro V).
2. Соединительный кабель: Например, 3UF7930-0AA00-0 (длина выбирается в зависимости от компоновки шкафа).
3. Программное обеспечение: SIMOCODE ES (для настройки через TIA Portal или автономно).

Важное отличие

Существует также модель 3UF7110-1AA00-0 (обратите внимание на цифру 1 вместо 0 в середине). Модели серии 3UF711* измеряют и ток, и напряжение, что позволяет вычислять мощность (cos φ, активную мощность). Модель 3UF7100-1AA00-0 измеряет только ток.
