Модуль дискретных выходов 3WL9111-0AT26-0AA0 Siemens

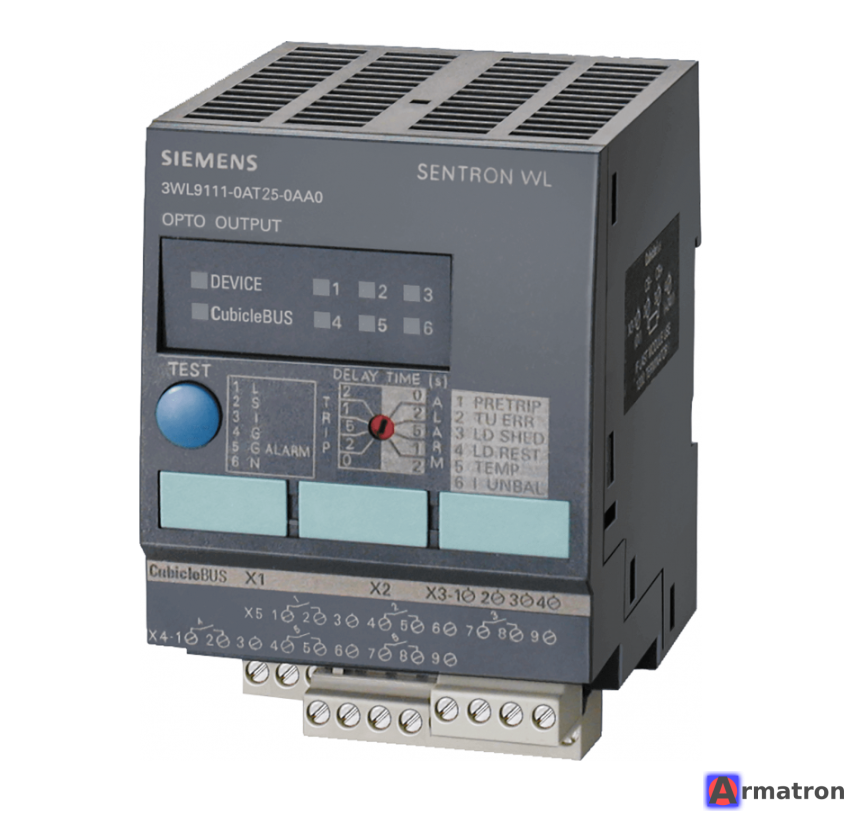

Siemens 3WL9111-0AT26-0AA0 — это модуль дискретных (цифровых) выходов, предназначенный для использования с воздушными автоматическими выключателями серии SENTRON 3WL.

Ниже приведено подробное описание данного устройства:

Основное назначение

Этот модуль используется для вывода информации о состоянии автоматического выключателя и причинах его срабатывания во внешние системы управления (например, на контроллер АСУ ТП, светосигнальную арматуру или звуковые оповещатели). Он подключается к внутренней шине данных выключателя — CubicleBUS.

Ключевые характеристики

1. Тип выходов: Релейные выходы (сухие контакты).
2. Количество выходов: 6 переключающих контактов (CO contacts).
3. Конфигурация: Модуль является конфигурируемым. События, которые будут замыкать то или иное реле, можно назначить через электронный расцепитель (ETU) или программное обеспечение (например, SENTRON Powerconfig).
4. Интерфейс: CubicleBUS (внутренняя шина данных Siemens 3WL).
5. Настройка адреса: Оснащен поворотным переключателем (rotary coding switch) для задания адреса модуля в системе, если используется несколько модулей.

Примеры сигналов

На выходы этого модуля можно назначить следующие события (список зависит от типа электронного расцепителя ETU):

• Срабатывание по перегрузке (L).
• Срабатывание по короткому замыканию (S или I).
• Срабатывание по замыканию на землю (G).
• Предварительная тревога (Pre-alarm) по перегрузке.
• Сигнал неисправности расцепителя.
• Сигнализация сброса нагрузки (Load shedding).
• Температурная тревога.

Совместимость

• Выключатели: Siemens 3WL (размеры I, II, III).
• Электронные расцепители (ETU): Работает с продвинутыми версиями расцепителей, поддерживающими CubicleBUS (обычно ETU45B, ETU55B, ETU76B).

Монтаж и подключение

• Модуль может устанавливаться на DIN-рейку во вспомогательном отсеке распределительного щита или непосредственно на сам выключатель (при наличии соответствующего адаптера).
• Питание и передача данных осуществляются через 4-проводное подключение шины CubicleBUS (24V DC).

Важное примечание

Артикул 3WL9111-0AT26-0AA0 часто заменяет или является функциональным аналогом более ранних версий модулей релейных выходов для этой серии. При замене или проектировании рекомендуется сверяться с актуальным каталогом Siemens LV 10 или документацией к конкретному расцепителю ETU, чтобы убедиться в правильности настройки логики выходов.
