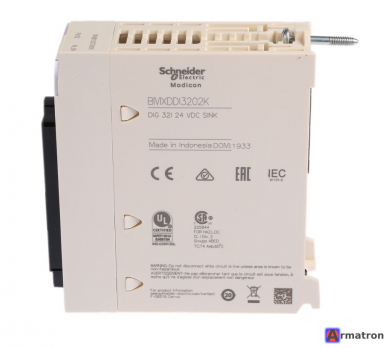

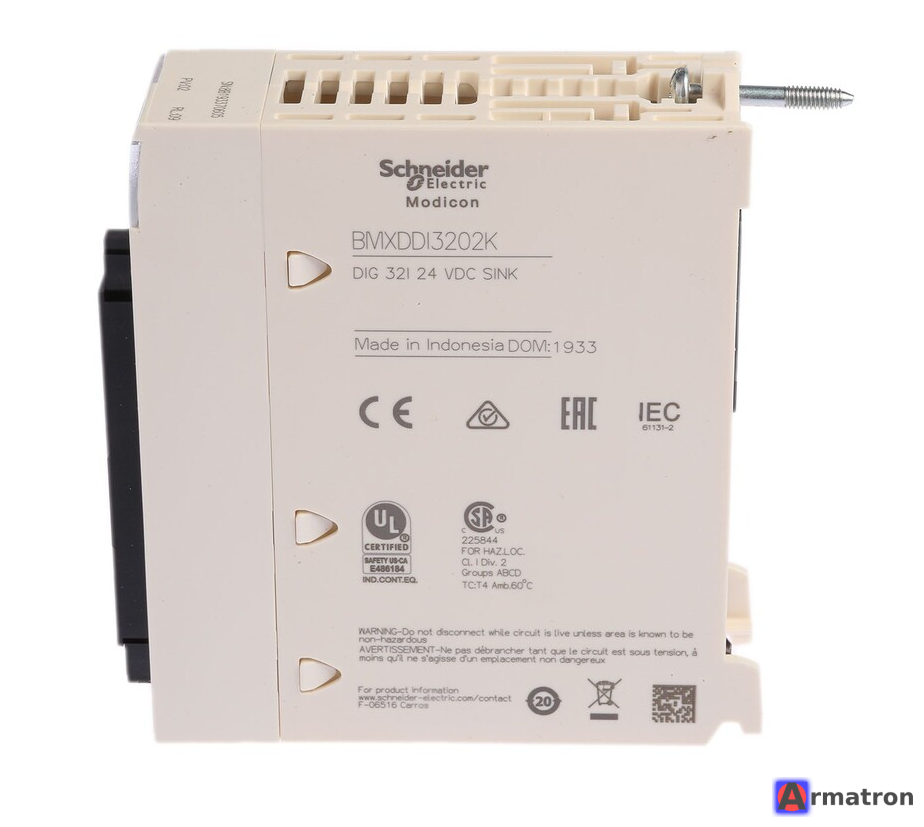

Модуль дискретного ввода BMXDDI3202K Schneider Electric

BMXDDI3202K — это модуль дискретного ввода (цифровых входов) из линейки Modicon X80 компании Schneider Electric. Он предназначен для использования с программируемыми логическими контроллерами (ПЛК) серий Modicon M340 и Modicon M580.

Вот подробный обзор его характеристик и особенностей:

Основные характеристики

• Количество каналов: 32 входа.
• Тип входов: Дискретные, изолированные.
• Номинальное напряжение: 24 В постоянного тока (DC).
• Sink (отрицательная) Тип логики:. Это означает, что вход активируется при подаче положительного потенциала (+24В), а общий провод модуля подключается к «минусу» (0В).
• Разъем: 2 разъема типа HE10 (по 20 контактов каждый). Для этого требуются специальные кабели и часто клеммные колодки быстрого монтажа (например, системы Telefast).

Технические параметры

• Диапазон входного напряжения: 19–30 В DC.
• Входной ток: Около 2.5 мА при 24 В.
• Время фильтрации (отклика): Настраиваемое программно (по умолчанию обычно 4 мс).
• Потребление тока по шине: Модуль питается от шины шасси (3.3 В и 24 В), потребляя около 140 мА по линии 3.3 В.
• Изоляция: Между каналами и внутренней шиной — 1500 В (эффективное значение).

Особенности подключения

Поскольку модуль имеет высокую плотность каналов (32 в одном слоте), на его передней панели нет винтовых клемм. Для подключения используются:

1. Кабели с разъемом HE10: Например, кабели серии BMXFCW••• (свободные концы) или BMXFCC••• (разъем-разъем).
2. Модули Telefast (ABE7): Позволяют заменить плотный разъем HE10 на обычные винтовые клеммы для удобства монтажа в шкафу.

Индикация

На передней панели модуля расположены светодиоды (LED):

• RUN: Статус модуля.
• ERR: Наличие ошибки.
• I/O (0-31): Индикация состояния каждого из 32 входов (горит — сигнал есть).

Преимущества

• Компактность: 32 входа занимают всего один слот на шасси.
• Совместимость: Работает как в локальных шасси M340/M580, так и в станциях распределенного ввода-вывода (Ethernet Drop).
• «Горячая замена»: поддерживается (в зависимости от типа шасси и конфигурации).

Применение

Используется для получения сигналов от:

• Кнопок и переключателей.
• Датчиков положения (индуктивных, оптических).
• Релейных контактов.
• Других устройств с выходом 24 В постоянного тока.

Важно: При проектировании учитывайте, что для этого модуля обязательно нужно заказывать ответные кабели (HE10), так как они не входят в комплект.
