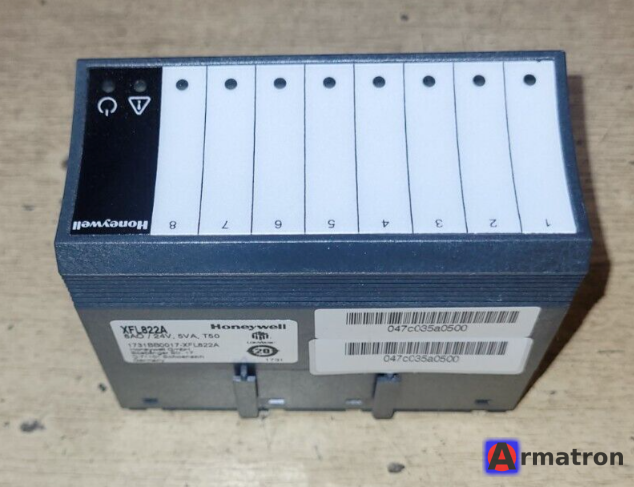

Модуль аналоговых выходов XFL822A Honeywell

Honeywell XFL822A — это модуль распределенного ввода/вывода (Distributed I/O), который является частью системы автоматизации зданий Honeywell Excel 5000.

Основное назначение этого модуля — управление исполнительными механизмами посредством аналогового сигнала (обычно 0...10 В). Модуль работает по протоколу LonWorks.

Вот подробные технические характеристики и особенности модуля XFL822A:

1. Основные характеристики

• Тип устройства: Модуль аналоговых выходов (Analog Output Module).
• Количество выходов: 8 аналоговых каналов.
• Тип сигнала: Напряжение 0...10 В постоянного тока (DC).
• Ток нагрузки: До 1 мА на канал (нужно проверять спецификацию конкретной ревизии, обычно рассчитано на управление приводами с высоким входным сопротивлением).
• Протокол связи: LonWorks (стандарт LonTalk).
• Тип трансивера: FTT-10A (Free Topology Transceiver) — свободная топология шины.

2. Применение

Модуль используется для управления плавно регулируемыми устройствами в системах вентиляции, отопления и кондиционирования (HVAC), такими как:

• Приводы клапанов (водяных, паровых).
• Приводы воздушных заслонок.
• Частотные преобразователи (для регулировки скорости вентиляторов или насосов).
• Светорегуляторы (диммеры) с управлением 0-10В.

3. Электрические параметры и монтаж

• Напряжение питания: 24 В переменного тока (AC) ±20%.
• Монтаж: На стандартную DIN-рейку (35 мм) в щит автоматики.
• Клеммы: Съемные клеммные колодки, что упрощает замену модуля без переподключения проводов.
• Защита: Выходы обычно имеют защиту от короткого замыкания.

4. Особенности работы

• Светодиодная индикация (LED):
  • Индикатор питания (Power).
  • Индикатор сервиса (Service LED) — используется для идентификации узла в сети LonWorks.
• Service Pin: Кнопка для отправки Neuron ID в сеть при пусконаладке.
• Аварийный режим: В случае потери связи с контроллером выходы могут переходить в заранее запрограммированное безопасное состояние (например, 0%, 50% или 100%), если это настроено в LNS плагине или контроллере.

5. Совместимость

Модуль XFL822A совместим с контроллерами Honeywell, поддерживающими шину LonWorks, такими как:

• Excel 50 / 100 / 500 / 600 / 800 (с соответствующей Lon-картой).
• Контроллеры CentraLine (брендированные Honeywell) серий Panther, Tiger, Lion.
• Сторонние контроллеры и SCADA-системы, поддерживающие открытый протокол LonWorks.

Важное примечание (Статус оборудования)

Серия Excel 5000 и модули XFL считаются устаревшими (Legacy).

• В современных проектах Honeywell (на базе контроллеров Excel 800 / ComfortPoint Open) чаще используются модули серии Panel Bus (артикулы начинаются на XF, например XF822A), которые выглядят идентично, но работают по другому протоколу и не совместимы с LonWorks модулями XFL.
• Если вы ищете этот модуль для замены вышедшего из строя, убедитесь, что в маркировке именно XFL (LonWorks), а не XF (Panel Bus).

Если вам нужна схема подключения или помощь с конфигурацией (LNS плагин), уточните этот момент.
