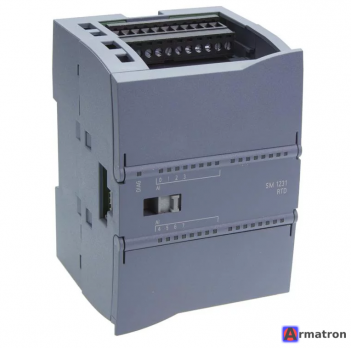

Модуль аналогового ввода SM 1231 RTD 6ES7231-5PF32-0XB0 Siemens

Модуль Siemens SM 1231 RTD (6ES7231-5PF32-0XB0) — это модуль аналогового ввода для программируемых логических контроллеров (ПЛК) серии SIMATIC S7-1200. Он предназначен для высокоточного измерения температуры с помощью термометров сопротивления (RTD) или для измерения сопротивления.

Ниже приведен подробный обзор технических характеристик, особенностей подключения и настройки данного модуля.

Основные характеристики

• Количество каналов: 8 аналоговых входов.
• Тип входов: Термометры сопротивления (RTD), такие как Pt100, Pt1000, Ni100, Ni1000 и другие, а также обычные резисторы (Омы).
• Разрешение: 15 бит + знак.
• Точность: Высокая помехоустойчивость и точность измерения (обычно ±0.1% от диапазона).
• Габариты: Ширина 70 мм (это «широкий» модуль, так как он имеет 8 каналов).
• Питание: Требует внешнего питания 24 В DC (L+/M).

Поддерживаемые типы датчиков

Модуль универсален и поддерживает большинство стандартных датчиков:

1. Платиновые (Pt): Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000.
2. Никелевые (Ni): Ni10, Ni50, Ni100, Ni120, Ni200, Ni500, Ni1000.
3. Медные (Cu): Cu10, Cu50, Cu100.
4. Резисторы: 150 Ом, 300 Ом, 600 Ом.

Схемы подключения

Модуль поддерживает три типа подключения датчиков для компенсации сопротивления проводов:

• 2-проводное: Самое простое, но наименее точное (сопротивление проводов добавляется к значению датчика).
• 3-проводное: Оптимальный вариант, компенсирует сопротивление проводов (наиболее часто используется в промышленности).
• 4-проводное: Максимальная точность, полностью исключает влияние длины кабеля.

Технические параметры (кратко)

• Напряжение питания: 24 В DC.
• Потребление тока (с шины 5В): 90 мА.
• Потребление тока (из 24В): 40 мА.
• Время цикла: Зависит от настройки фильтрации (подавления помех 50/60 Гц).
• Температура эксплуатации: от -20°C до +60°C (горизонтальная установка).

Настройка в TIA Portal

Для работы модуля в среде TIA Portal необходимо:

1. Добавить модуль в конфигурацию устройств (Hardware Configuration).
2. В свойствах модуля выбрать для каждого канала:
   • Тип датчика (например, Pt100 standard).
   • Тип подключения (2, 3 или 4 провода).
   • Единицы измерения (Цельсий или Фаренгейт).
   • Сглаживание (Smoothing): Настройка фильтра для стабилизации показаний.
   • Подавление помех: Выбрать частоту сети (50 Гц для СНГ/Европы).

Особенности формата данных

Значения температуры передаются в контроллер в виде целого числа (Integer).

• Если выбрана размерность "Standard", то значение нужно разделить на 10 (например, 255 в контроллере = 25.5 °C).
• Если выбрана размерность "Climatic", то значение нужно разделить на 100 (например, 2550 = 25.50 °C).

Преимущества модели 5PF32

• Плотность каналов: 8 каналов в одном модуле позволяют существенно сэкономить место на DIN-рейке по сравнению с использованием двух 4-канальных модулей.
• Диагностика: Модуль сообщает об обрыве провода, коротком замыкании и выходе значения за пределы диапазона (Overflow/Underflow).

Советы по монтажу

• Используйте экранированные кабели для подключения датчиков.
• Заземляйте экран кабеля на шину заземления как можно ближе к модулю.
• Не прокладывайте кабели датчиков рядом с силовыми кабелями (ПЧ, двигатели), чтобы избежать наводок.

Данный модуль является «золотым стандартом» для систем автоматизации на базе S7-1200, где требуется мониторинг большого количества температурных точек (например, в системах вентиляции, отопления или технологических процессах).
