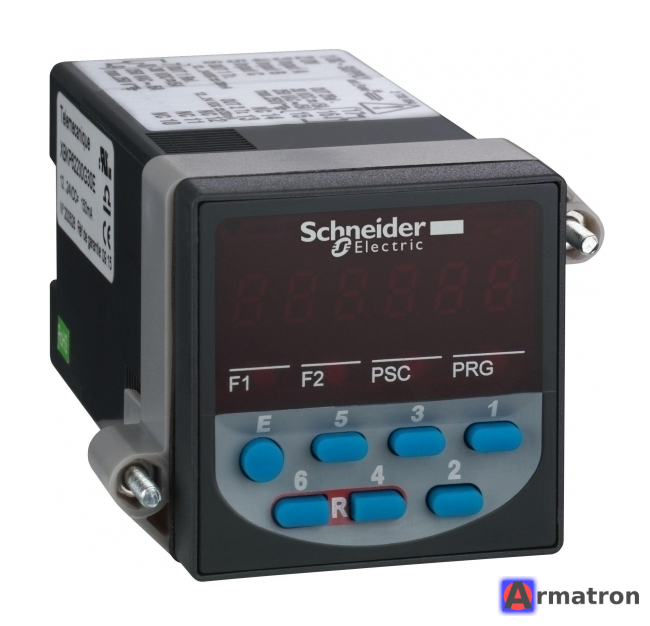

Schneider Electric XBKP62230G30E — это электронный многофункциональный счетчик импульсов (тотализатор) и счетчик времени наработки (хронометр) из серии Zelio Count (ранее известен под брендом Telemecanique).
Ниже приведены основные технические характеристики и описание устройства:
Основные характеристики
- Тип устройства: Электронный счетчик-сумматор (без релейного выхода/предустановки).
- Дисплей: ЖК-дисплей (LCD), 6 цифр (разрядов).
- Напряжение питания: 115...230 В переменного тока (AC), 50/60 Гц.
- Диапазон отображения: от 0 до 999 999.
- Размеры (В x Ш): 24 x 48 мм (стандартный размер передней панели DIN).
- Степень защиты: IP54 (с лицевой стороны).
Функциональность
Этот прибор является многофункциональным, что означает возможность выбора режима работы:
- Счетчик импульсов: Подсчет количества входящих сигналов (событий, деталей и т.д.).
- Счетчик времени (хронометр): Учет времени работы оборудования (моточасы).
Входы и режимы
-
Типы входов:
- Контактный (сухой контакт).
- Напряжение.
-
Частота счета:
- Низкая частота: 30 Гц (обычно для механических контактов).
- Высокая частота: до 2.5 кГц (для электронных датчиков).
-
Сброс (Reset):
- Ручной (кнопка на передней панели, можно заблокировать).
- Электрический (подача сигнала на клеммы сброса).
Подключение (Схема клемм)
Обязательно сверяйтесь с инструкцией на корпусе, но стандартная распиновка для этой серии:
- Клеммы 1 и 2: Напряжение питания (115-230V AC).
- Клемма 3: Вход сигнала (счет) 0V/Common.
- Клемма 4: Вход сигнала (Low speed / Contact).
- Клемма 5: Вход сигнала (High speed).
- Клемма 6: Сброс (Reset).
Важно: Для правильного подключения сигнальных цепей (NPN/PNP или сухой контакт) необходимо смотреть схему в документации, так как она зависит от конфигурации.
Особенности
- Память: Энергонезависимая (EEPROM), данные сохраняются при отключении питания.
- Батарейка: В данной модели (питание от сети AC) обычно используется встроенная литиевая батарея для сохранения данных или технология EEPROM, срок службы памяти очень большой (более 10 лет).
Применение
Используется в промышленной автоматизации для:
- Подсчета количества продукции на конвейере.
- Учета времени работы станков для проведения ТО.
- Регистрации событий.
Важное примечание: Данная модель является индикатором (счетчиком). У нее нет выходного реле, чтобы остановить станок при достижении определенного числа. Если вам нужна функция управления (остановки по счету), вам нужны модели с предуставкой (например, серия XBKE или ZC).
Если вам нужна официальная документация (Datasheet), рекомендую искать на сайте Schneider Electric по запросу "Zelio Count XBK".
