Многофункциональное реле времени TM M1 Lovato

Lovato Electric TM M1 (серия TMM1) — это популярное промышленное многофункциональное реле времени. Оно производится итальянской компанией Lovato Electric и широко используется в системах автоматизации для управления процессами по времени.

Ниже приведено подробное описание его характеристик, функций и особенностей подключения.

Основные характеристики

1. Мультивольтажность: Одно из главных преимуществ — универсальное питание.
   • 12 ... 240 В AC/DC (переменного или постоянного тока).
   • Это означает, что одно и то же реле можно использовать и в шкафах на 24В, и в сети 220В.
2. Мультифункциональность: Реле поддерживает 10 различных функций (режимов работы).
3. Диапазон времени: Очень широкий диапазон настройки.
   • От 0.1 секунды до 10 дней.
4. Выход: 1 перекидной контакт (SPDT) — релейный выход.
   • Номинальный ток: обычно 8А (AC1) при 250В.
5. Корпус: Компактный модульный корпус шириной 17.5 мм (1 DIN-модуль). Монтаж на DIN-рейку (35 мм).

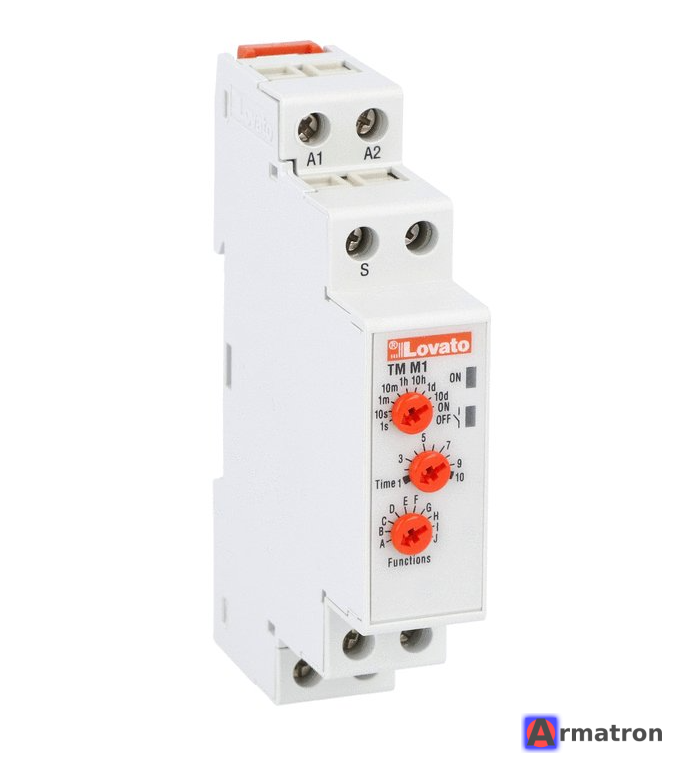

Органы управления (Лицевая панель)

На передней панели находятся три поворотных переключателя:

1. Function (Функция): Выбор режима работы (обозначены буквами A, B, C, D и т.д.).
2. Time Scale (Шкала времени): Выбор максимального диапазона (например, 1с, 10с, 1мин, 10ч, 1 день и т.д.).
3. Time % (Точная настройка): Плавная регулировка времени внутри выбранного диапазона (от 10% до 100%).

Также имеются светодиодные индикаторы:

• Зеленый (Power): Мигает во время отсчета времени, горит постоянно при наличии питания (режим ожидания).
• Красный (Relay): Горит, когда выходное реле включено (контакты замкнуты).

Режимы работы (Функции)

Реле TM M1 обычно имеет следующие стандартные режимы (в зависимости от положения селектора):

Управляемые подачей питания (без сигнала S):

• (A) Задержка включения (On delay): После подачи питания отсчитывается время, затем реле включается.
• (B) Задержка выключения (Interval): При подаче питания реле включается сразу, отсчитывает время и выключается.
• (C) Симметричный цикл (Flasher), начинающийся с ПАУЗЫ: Пауза -> Работа -> Пауза...
• (D) Симметричный цикл (Flasher), начинающийся с ИМПУЛЬСА: Работа -> Пауза -> Работа...

Управляемые внешним сигналом (вход S):

• (E) Задержка выключения по спаду сигнала (Off delay): Питание подано постоянно. При замыкании контакта S реле включается. Отсчет времени начинается после размыкания контакта S.
• (F) Задержка включения и выключения (On/Off delay): Симметричная задержка при замыкании и размыкании S.
• (G) Формирователь импульса (Pulse on start): При подаче сигнала S реле включается на заданное время (независимо от длительности сигнала S).
• ... и другие вариации (импульсные реле, генераторы и т.д.).

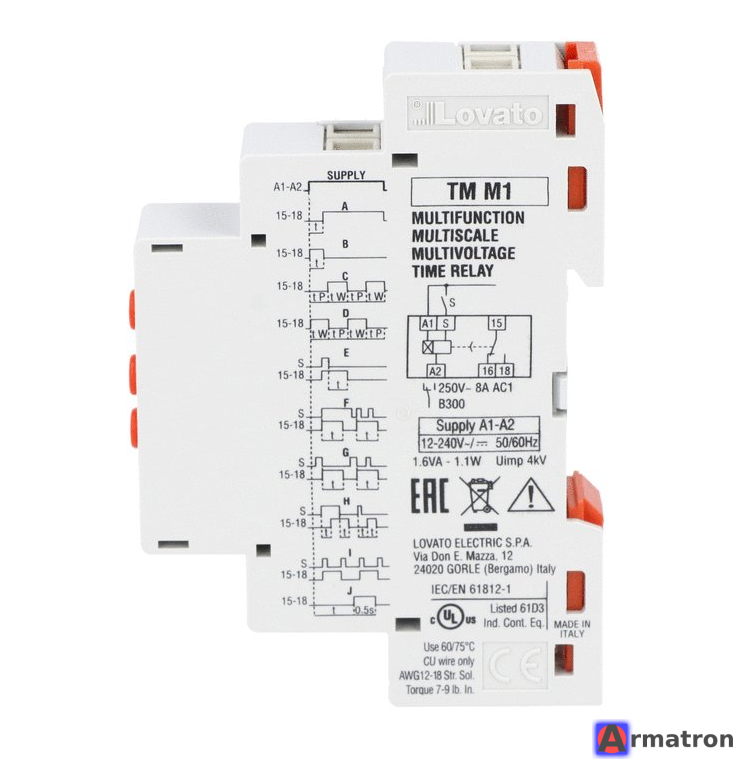

Схема подключения

Стандартная распиновка для реле серии TM M1:

• A1 / A2: Клеммы питания (полярность для DC не важна, но обычно A1 - плюс, A2 - минус/нейтраль).
• S (или B1): Вход управляющего сигнала (External Start).
  • Внимание: Управляющий сигнал обычно подается путем соединения клеммы S с фазой (или плюсом), подключенной к A1.
• 15: Общий контакт реле (Common).
• 16: Нормально закрытый контакт (NC).
• 18: Нормально открытый контакт (NO).

Преимущества Lovato TM M1

1. Высокая надежность и точность (микропроцессорное управление внутри).
2. Универсальность на складе: Благодаря широкому вольтажу и функциям, одно реле заменяет множество узкоспециализированных моделей.
3. Устойчивость к помехам: Промышленные фильтры на входе.

Пример настройки "Задержки включения" (On Delay)

Задача: Включить двигатель через 5 секунд после подачи питания.

1. Переключатель функций ставим на "A".
2. Переключатель шкалы ставим на "10s" (максимум 10 секунд).
3. Переключатель точной настройки ставим на "50%" (50% от 10с = 5с).
4. Подключаем питание к A1-A2, нагрузку разрываем через контакты 15-18.
