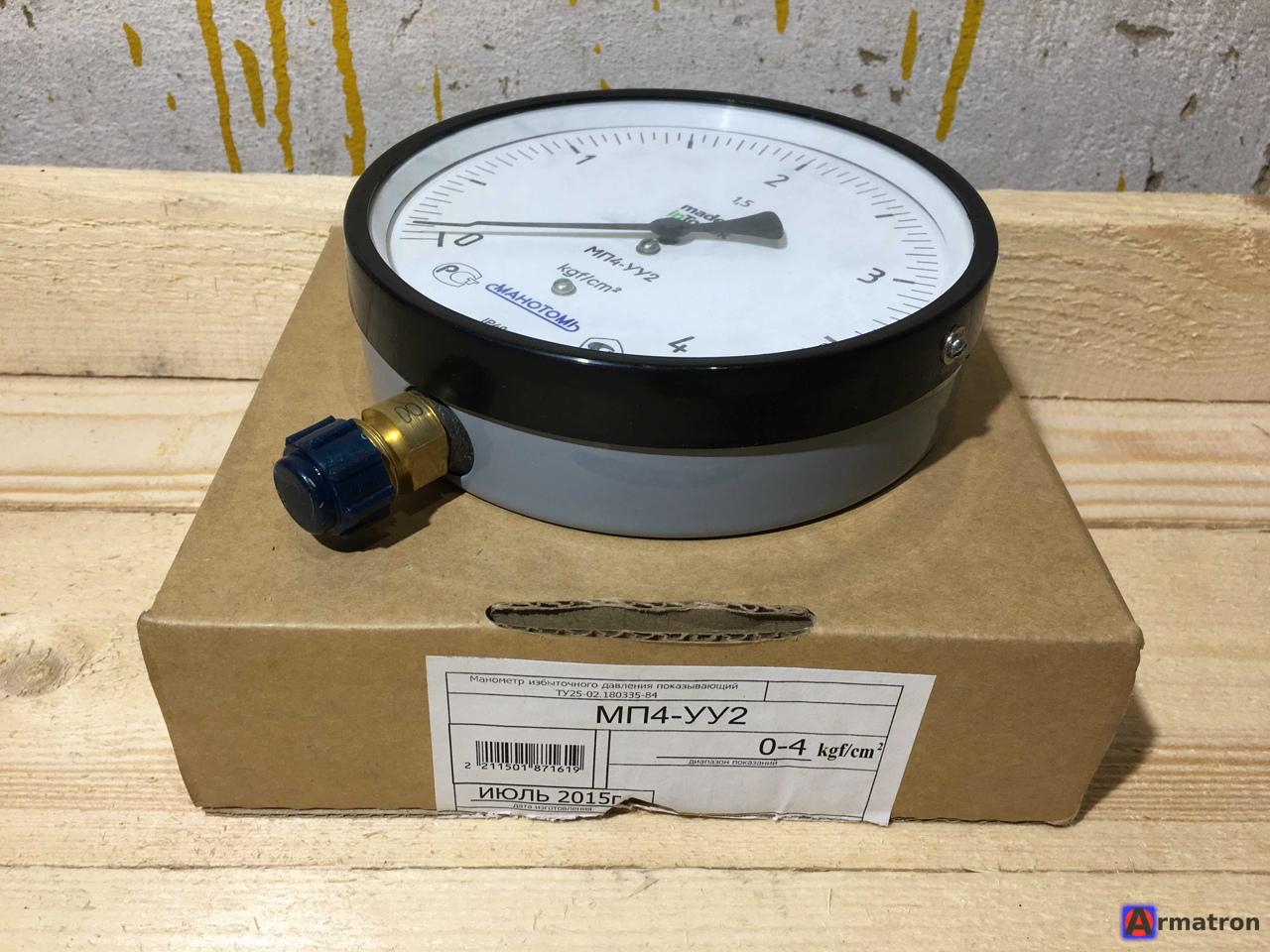

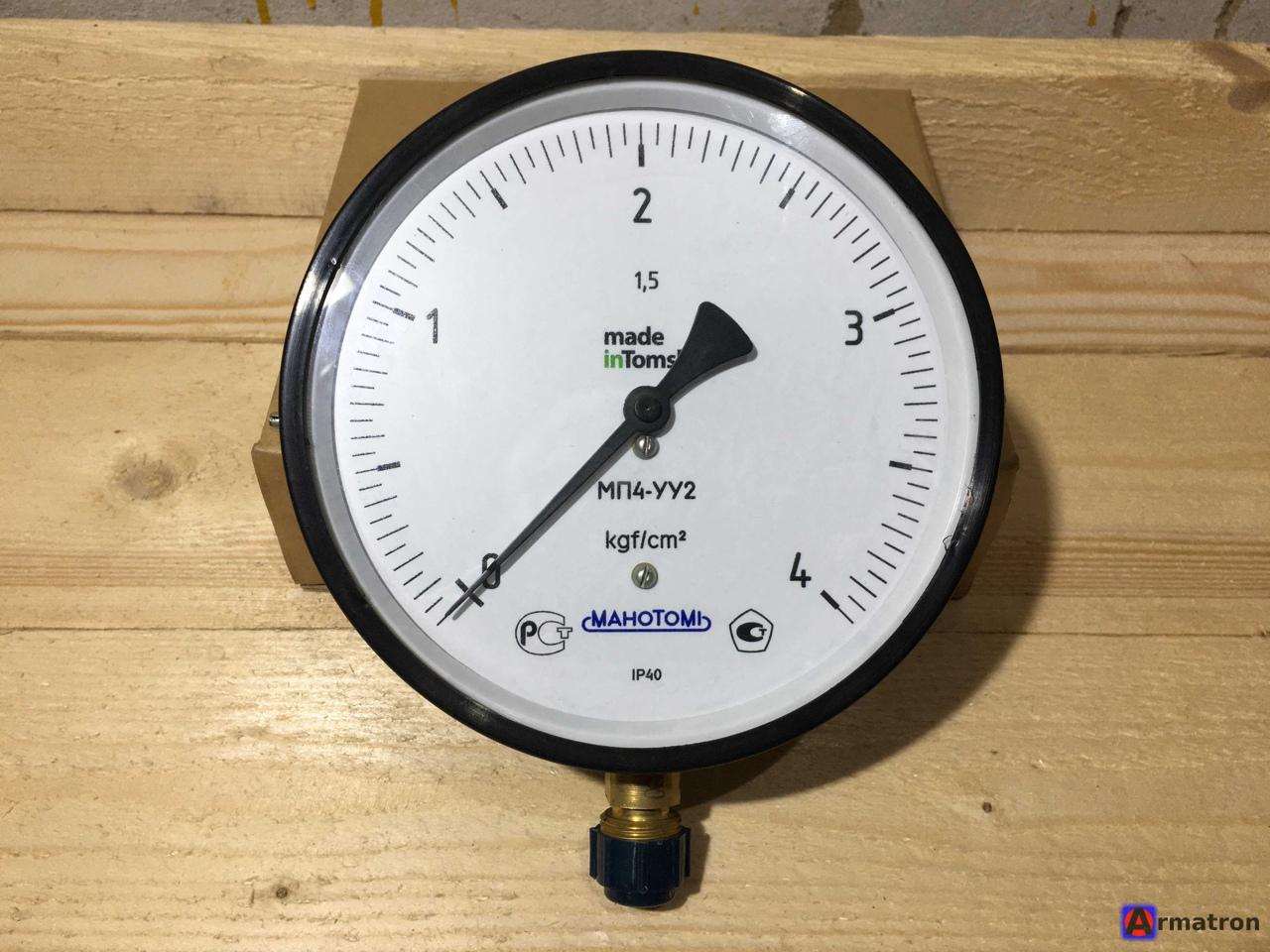

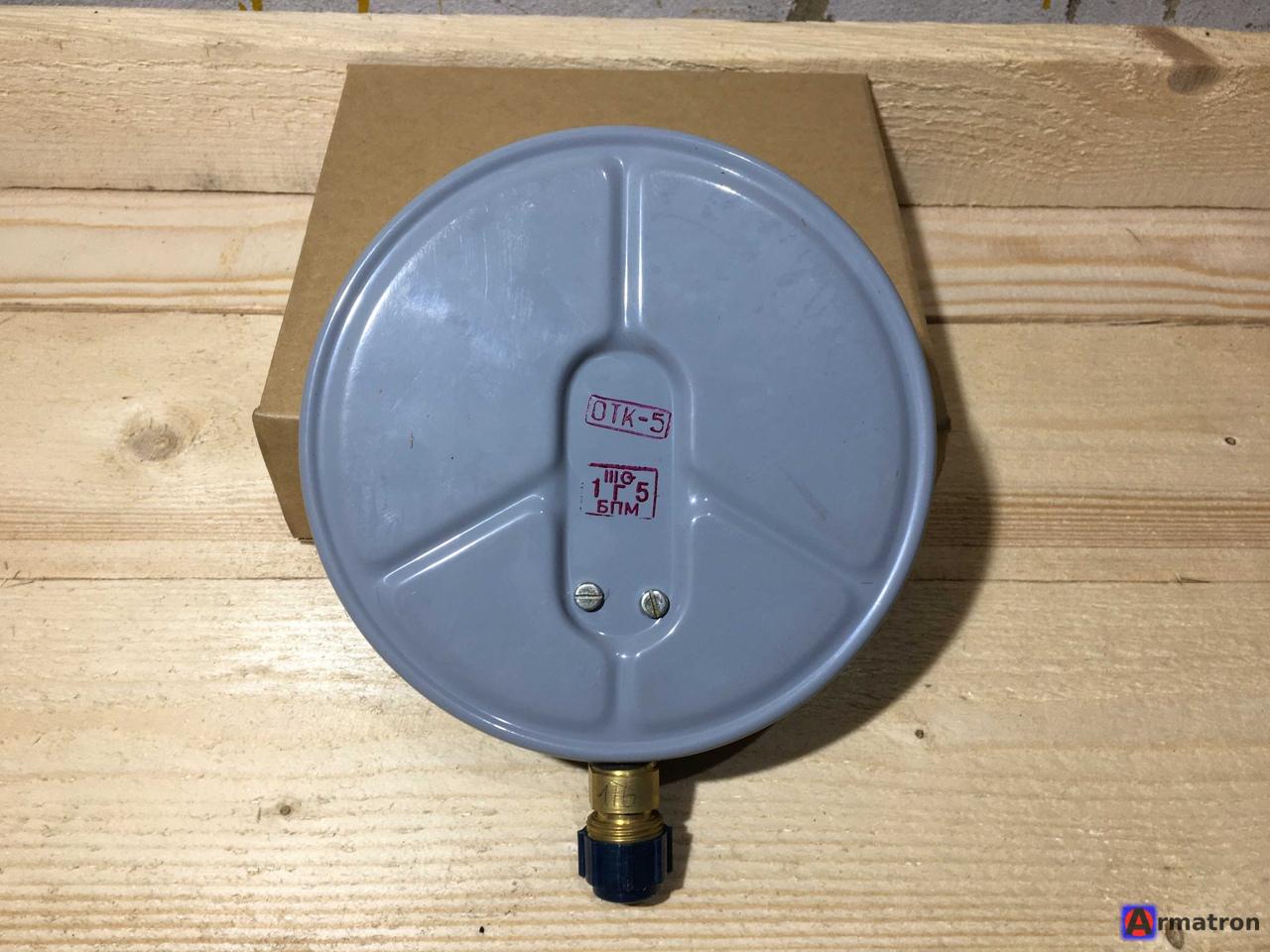

Манометр МП4-У У2 0-4 кгс/см2 ОАО Манотомь

Артикул: A-64

Нет в наличии

Вес: 0 кг.

Цена:
600 руб. * без учета НДС

Манометры показывающие МП4-У предназначены для измерения избыточного давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена.

ВАРИАНТЫ ИСПОЛНЕНИЯ:
- с радиальным штуцером, без фланца
- с радиальным штуцером, с задним фланцем
- с осевым штуцером, без фланца
- с осевым штуцером, с передним фланцем

Деформационные манометры типа МП4-У относятся к показывающим измерительным приборам и используются для измерения давления и разряжения следующих веществ:

жидкостей (не кристаллизующихся и не агрессивных);
газов (ацетилена, кислорода, хладонов);
паров.

Применяются приборы для фиксирования величины давления в системах подачи воды и отопления, в газобаллоном оборудовании разного назначения и многих отраслях промышленности при транспортировании различных сред по трубам.

Прибор по конструкции относится к пружинному типу и состоит из следующих частей:

корпуса;
шкалы;
трубки Бурдона;
тяги;
механизма передаточного;
стойки;
штока со специальным штуцером.

Корпус манометра изготавливается из прочной стали, ударопрочного полистирола или алюминиевого сплава. В нем установлен специальный механизм и шкала. Связаны они между собой стрелкой. Со стороны шкалы корпус закрыт техническим стеклом, что позволяет фиксировать данные в процессе работы. В корпусе имеется штуцер для присоединения к рабочей среде. Основным элементом изделия является трубка Бурдона. Один ее конец запаян, второй - подсоединяется к измеряемой средой, при этом необходимо обеспечить герметичность. Запаянный конец соединен с передаточным механизмом, который располагается на стойке. Сам механизм состоит из сектора, зубчатой формы, поводка, шестерни с осью и стрелки. Между зубьями шестерни и сектора установлена пружина спирального типа, которая устраняет мертвый ход.

Принцип работы – вещество, давление которого нужно измерить, поступает внутрь трубки и она под давлением стремиться выпрямиться. На это перемещение реагирует стрелка, которая связана с передаточным механизмом . Она, отклоняясь от нулевого значения, показывает давление измеряемой среды в кг/см2, барах или паскалях (в зависимости от того, в каких величинах проградуирована шкала).
