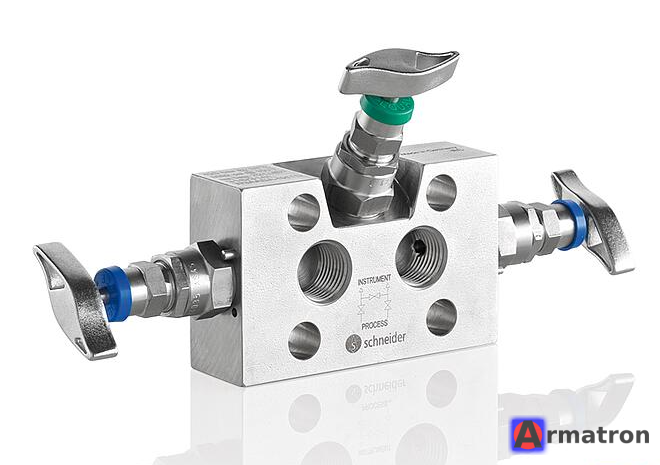

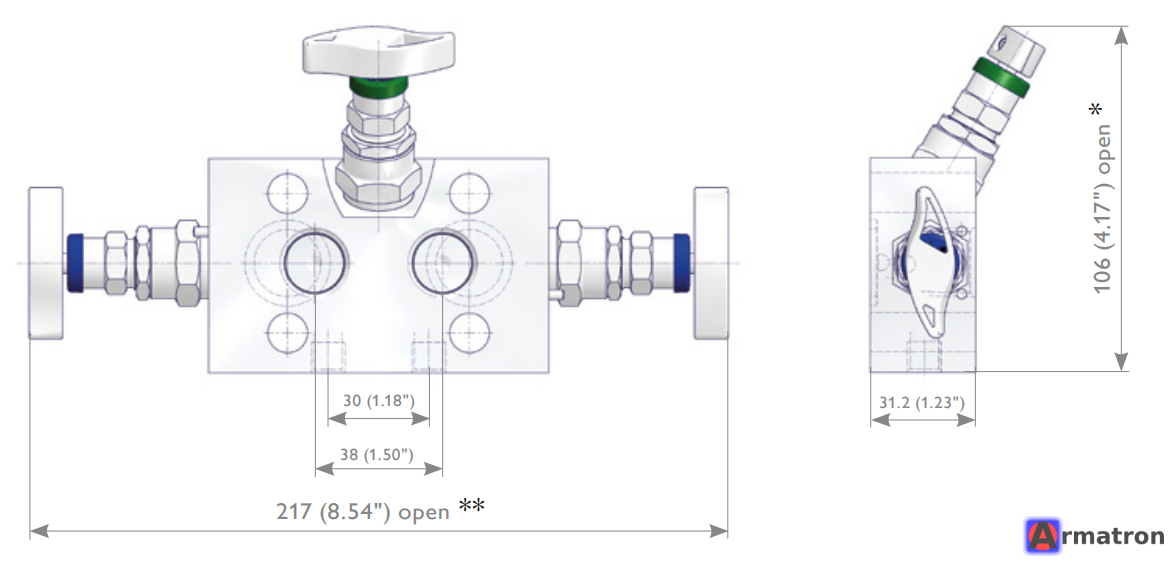

Манифольд трехвентильный C13ST-3WSA0-S4-NNNNN-NNNN Yokogawa Schneider

Кодировка C13ST-3WSA0-S4-NNNNN-NNNN указывает на трехвентильный клапанный блок (манифольд), произведенный компанией AS-Schneider (Германия).

Часто возникает путаница с брендами: хотя вы указали Yokogawa и Schneider, ситуация обычно выглядит так:

1. Производитель: AS-Schneider (ведущий мировой производитель манифольдов).
2. Применение: Часто поставляется в комплекте с датчиками давления Yokogawa (серии EJA, EJX) или Schneider Electric (Foxboro).

Ниже приведена расшифровка характеристик на основе этого артикульного номера.

Расшифровка кода: C13ST-3WSA0-S4...

• C — Серия: C-Series (обычно это компактные манифольды для прямого монтажа).
• 1 — Тип: 3-х вентильный блок (Two block-and-bleed / Isolate, Equalize). Используется для датчиков разности давлений.
• 3 — Конфигурация входа/выхода: Фланец (к датчику) x Резьба (к процессу).
• S — Материал корпуса: Нержавеющая сталь 316 (1.4401 / 1.4404).
• T — Материал уплотнения (сальниковая набивка): PTFE (Тефлон/Фторопласт).
  • Важно: Это ограничивает максимальную температуру (обычно до 232°C).
• 3W — Присоединение к процессу и прибору:
  • К процессу (вход): 1/2" NPT внутренняя резьба.
  • К прибору (выход): Фланцевое соединение (по стандарту IEC 61518 / DIN EN 61518), включает болты и прокладки (обычно тефлоновые).
• S — Тип кран-буксы: Стандартная.
• A — Тип рукоятки: Т-образная рукоятка (T-handle).
• 0 — Опции кран-буксы: Стандарт (наружная резьба штока).
• S4 — Спецификация материала: Нержавеющая сталь 316 SS (соответствует NACE MR0175 для работы в средах с сероводородом).
• NNNNN-NNNN — Отсутствие дополнительных опций (без специальной окраски, без манометров, без кронштейнов и т.д.).

Технические характеристики (Типовые для этой модели)

• Назначение: Отсечение и уравнивание давления для датчиков перепада давления (дифманометров).
• Максимальное рабочее давление: 420 бар (6000 psi) при 38°C.
• Диапазон температур: от -54°C до +232°C (ограничено уплотнением PTFE). Если бы стоял код "G" (графит), температура была бы выше.
• Схема: 2 запорных вентиля (Isolate) + 1 уравнительный вентиль (Equalizer).
• Материал: Нержавеющая сталь 316/316L.

Комплектность поставки (обычно)

Так как это модель для прямого монтажа на датчик (фланцевая), в комплект часто входят:

1. Сам манифольд.
2. 2 уплотнительных кольца (PTFE) для стыка с датчиком.
3. 4 болта (обычно 7/16" UNF) для крепления манифольда к датчику.

Резюме

Это стандартный, высококачественный трехвентильный блок из нержавеющей стали с тефлоновым уплотнением. Он предназначен для подключения импульсных линий (через резьбу 1/2 NPT) непосредственно к фланцу датчика разности давлений Yokogawa (или аналогов).
