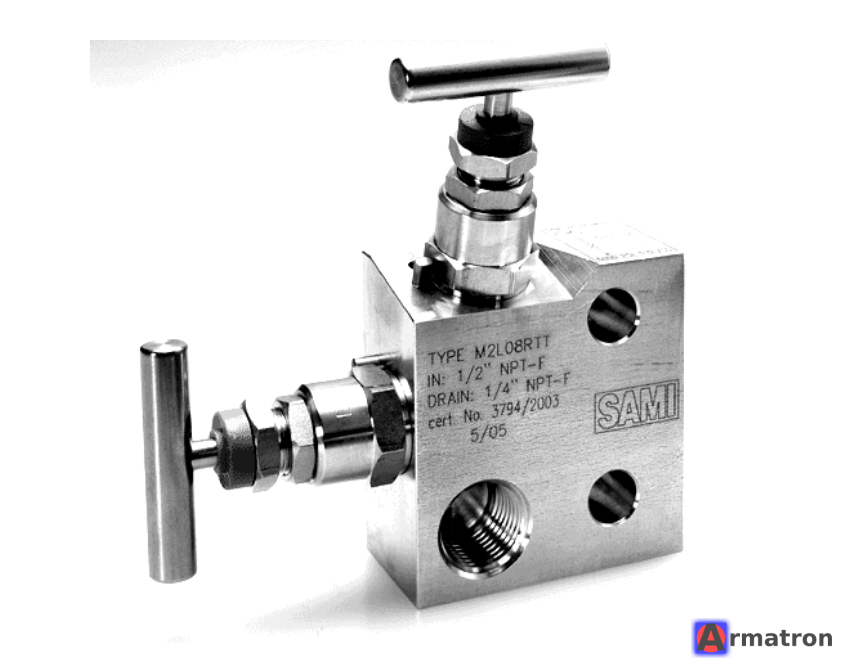

Sami Instruments (входит в группу WIKA) Модель 2150CDAHHBAA — это двухвентильный манифольд (клапанный блок), предназначенный для подключения контрольно-измерительных приборов (датчиков давления, манометров) к технологическим линиям.
Ниже приведена расшифровка характеристик и описание данной модели:
Основные характеристики

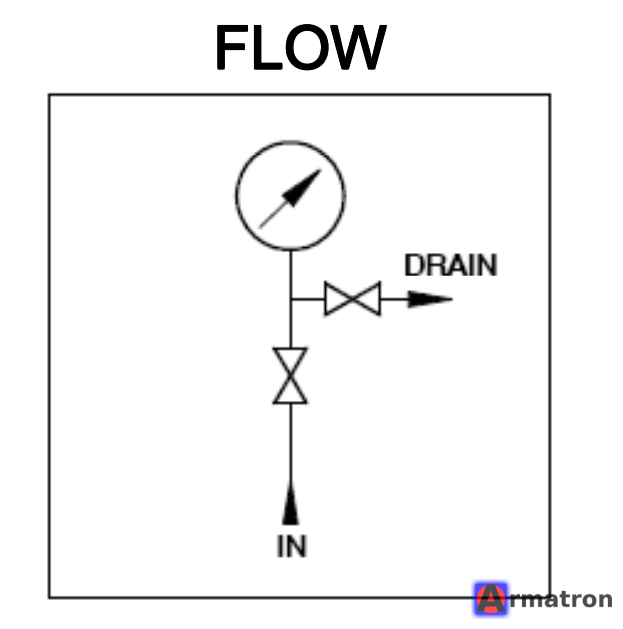

- Тип: 2-х вентильный блок (Block & Bleed). Один вентиль перекрывает поток (изолирующий), второй — сбрасывает давление (дренажный/вентиляционный).
- Тип монтажа: Дистанционный (Remote Mount). Предназначен для установки на трубных линиях (резьба-резьба), а не для прямого фланцевого монтажа к датчику.
- Производитель: Sami Instruments (Италия), бренд принадлежит компании WIKA.
Расшифровка кода 2150CDAHHBAA (вероятная конфигурация)
Основываясь на стандартной номенклатуре Sami Instruments:
- 2150: Серия. Двухвентильный манифольд для дистанционного монтажа (резьбовые соединения).
- C: Материал корпуса. AISI 316L (Нержавеющая сталь).
- D: Присоединение к процессу (вход). Обычно 1/2" NPT-F (внутренняя резьба).
- A: Присоединение к прибору (выход). Обычно 1/2" NPT-F (внутренняя резьба).
- H: Дренажное отверстие (Vent). Обычно 1/4" NPT-F с заглушкой.
- H: Тип уплотнения (сальниковая набивка). Буква H часто указывает на Graphoil (Графит) для высоких температур или специфическое исполнение под высокое давление. (Если бы было 'T', то это Тефлон/PTFE).
- B: Рабочее давление. Стандартно 6000 psi (около 414 бар) или 10000 psi (зависит от конкретной подверсии, но 6000 — стандарт для серии).
- AA: Опции/Исполнение. Стандартное исполнение без дополнительных специальных требований (NACE, очистка под кислород и т.д.).
Технические параметры (Типовые для серии 2150)
- Максимальное давление: 420 бар (6000 psi) или до 690 бар (10000 psi) в зависимости от версии.
-
Температурный диапазон:
- С уплотнением PTFE (Тефлон): от -54°C до +210°C.
- С уплотнением Graphoil (Графит, вероятно код 'H'): от -54°C до +500°C (для пара и горячих сред).
- Конструкция шпинделя: Невыпадающая, с защитой от выкручивания.
Применение
Используется для отсечки давления от измерительного прибора (манометра или трансмиттера) для его обслуживания, калибровки или замены, а также для сброса остаточного давления через дренажный клапан.
Примечание: Для 100% точности по типу уплотнения (PTFE или Графит) и максимальному давлению рекомендуется свериться с паспортом изделия или листом данных (datasheet) конкретно на партию поставки, так как кодировки могут незначительно меняться со временем.
