Магнитный ключ КМ-1.УХЛ2

Магнитный ключ КМ-1.УХЛ2 — это специализированный инструмент, используемый в электроэнергетике для обслуживания высоковольтного оборудования.

Ниже приведено подробное описание его назначения, принципа действия и характеристик.

1. Назначение

Ключ КМ-1 предназначен для ручного оперативного управления пружинными приводами масляных выключателей (наиболее распространенный тип привода — ПП-67 и его модификации, например, ПП-67К).

Он используется для того, чтобы произвести включение или отключение выключателя вручную, воздействуя на механизм удерживающих электромагнитов через корпус привода, без подачи электрического сигнала.

2. Принцип действия

Внутри привода ПП-67 находятся электромагниты включения и отключения, которые удерживают механизмы в заведенном состоянии.

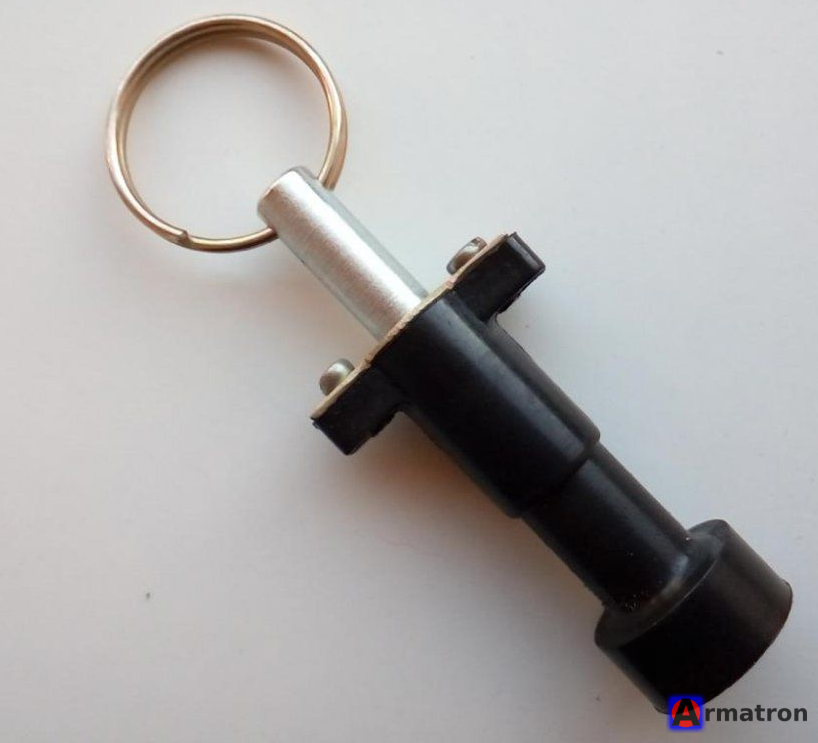

• Ключ КМ-1 представляет собой мощный постоянный магнит, заключенный в пластмассовый или карболитовый корпус с рукояткой.
• Для срабатывания привода оператор прикладывает ключ к соответствующему месту на крышке привода (обычно отмеченному надписями «ВКЛ» или «ОТКЛ»).
• Магнитное поле ключа притягивает сердечник электромагнита внутри кожуха (имитируя подачу тока в катушку), что освобождает защелку и приводит к срабатыванию пружинного механизма (выключатель включается или отключается).

3. Расшифровка маркировки КМ-1.УХЛ2

• КМ — Ключ Магнитный.
• 1 — Номер модели/типоразмер.
• УХЛ — Климатическое исполнение по ГОСТ 15150: для эксплуатации в районах с Умеренным и Холодным климатом.
• 2 — Категория размещения: эксплуатация под навесом или в помещениях, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе (отсутствие прямого воздействия солнечного излучения и осадков).

4. Технические характеристики (типовые)

• Тяговое усилие: Не менее 80–100 Н (в зависимости от производителя, достаточно для поднятия бойка электромагнита).
• Рабочая температура: от -60°С до +40°С (согласно исполнению УХЛ).
• Масса: Обычно около 0.3 – 0.5 кг.
• Габариты: Компактные, удобные для удержания одной рукой.

Важное примечание

Этот ключ является инвентарным средством защиты и оперативного инструмента на подстанциях. Работа с ним требует соблюдения правил техники безопасности при эксплуатации электроустановок.
