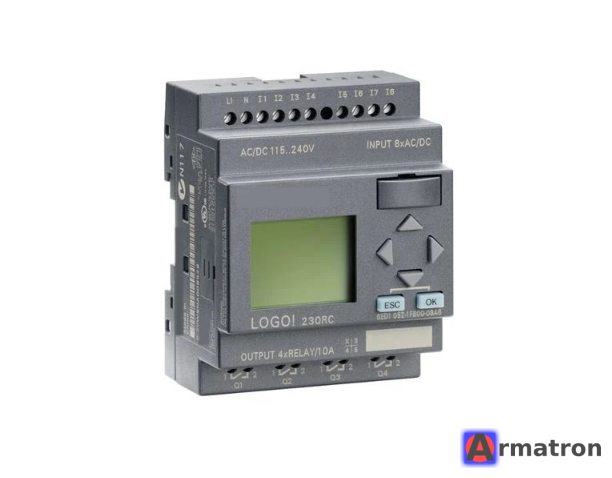

Логический модуль с дисплеем LOGO! 230RC 6ED1052-1FB00-0BA6 Siemens

Siemens LOGO! 230RC (артикул 6ED1052-1FB00-0BA6) — это компактный логический модуль серии LOGO! поколения 0BA6. Это устройство предназначено для автоматизации простых задач в промышленности и быту (управление освещением, вентиляцией, насосами, воротами и т.д.).

Ниже приведен подробный обзор характеристик и особенностей данной модели.

1. Основные технические характеристики

• Напряжение питания: 115...240 В переменного/постоянного тока (AC/DC).
• Дискретные входы: 8 каналов (напряжение соответствует питанию — 115/230 В).
• Дискретные выходы: 4 канала (релейные).
• Максимальный ток на выходе: 10 А (при резистивной нагрузке) или 3 А (при индуктивной нагрузке) на каждый канал.
• Дисплей: Встроенный ЖК-дисплей с подсветкой (позволяет настраивать параметры и просматривать состояние системы).
• Память: До 200 функциональных блоков.
• Часы реального времени (RTC): Есть, с запасом хода (обычно до 80 часов без питания).

2. Ключевые особенности версии 0BA6

• Локальное управление: С помощью кнопок на передней панели и дисплея можно создавать и редактировать программы прямо на устройстве без использования ПК.
• Расширяемость: Модуль поддерживает подключение дополнительных модулей ввода-вывода (цифровых и аналоговых) и коммуникационных модулей.
• Интерфейс: Для программирования с компьютера используется специальный кабель LOGO! PC-Cable (COM или USB). В современных версиях (0BA8) используется уже Ethernet-кабель.

3. Преимущества модели 230RC

1. Универсальное питание: Возможность работы напрямую от бытовой сети 220В без дополнительных блоков питания.
2. Релейные выходы: Позволяют коммутировать различные типы нагрузки (как переменный, так и постоянный ток).
3. Надежность: Высокая устойчивость к вибрациям и промышленным помехам.
4. Простота монтажа: Установка на стандартную DIN-рейку (ширина 4 модуля — 72 мм).

4. Важное замечание по жизненному циклу (Status)

Модель 0BA6 на данный момент является устаревшей (снята с производства). Компания Siemens заменила её более современными сериями (0BA7 и актуальной 0BA8).

• Если вы покупаете для нового проекта: Рекомендуется выбрать современный аналог, например, 6ED1052-1FB08-0BA1 (LOGO! 230RCE), который имеет встроенный порт Ethernet, веб-сервер и поддержку MicroSD-карт.
• Если вы ищете замену вышедшему из строя модулю: 0BA6 всё еще можно найти на вторичном рынке или складских остатках. При замене на современную версию (0BA8) потребуется обновить кабель программирования и программное обеспечение (LOGO! Soft Comfort).

5. Программирование

Для создания сложных алгоритмов используется ПО LOGO! Soft Comfort. Программирование ведется на языках:

• LAD (Ladder Diagram — релейно-контактные схемы).
• FBD (Function Block Diagram — функциональные блоки).

Резюме: Это классический, "неубиваемый" контроллер для простых задач. Если у вас уже стоит такая система, она прослужит долго, но для новых задач лучше ориентироваться на серию 0BA8 из-за сетевых возможностей.
