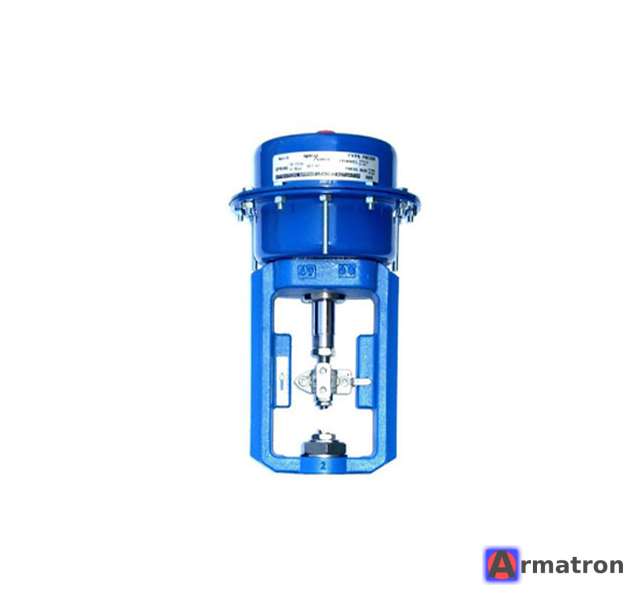

Линейный пневматический привод PN9233E Spirax Sarco

Линейный пневматический привод Spirax Sarco серии PN9000 (модель PN9233E) — это высоконадежный мембранный исполнительный механизм, предназначенный для управления регулирующими седельными клапанами.

Ниже приведено подробное описание характеристик, особенностей и применения данной модели.

1. Назначение

Привод PN9233E используется для автоматизации работы регулирующих клапанов Spirax Sarco (например, серий LE, KE, QL, BSW и др.). Он преобразует энергию сжатого воздуха в линейное перемещение штока клапана.

2. Основные характеристики модели PN9233E

• Тип привода: Мембранный, многопружинный, линейный.
• Модификация «E» (Spring-to-Extend): Шток выдвигается при потере давления воздуха (нормально закрытый для проходного клапана, если давление под затвор).
• Эффективная площадь мембраны: Около 360 см² (индекс «2» в серии 9200 указывает на размер корпуса/площадь).
• Ход штока: Обычно до 20 мм или 30 мм (зависит от настроек и типа клапана).
• Диапазон пружин: Существуют различные варианты (например, 0.2–1.0 бар, 0.4–1.2 бар, 0.8–2.4 бар и т.д.). Конкретный диапазон указывается на табличке устройства.
• Максимальное давление питания: Обычно до 6 бар.

3. Конструктивные особенности

1. Материалы:
   • Корпус мембранной камеры: штампованная сталь или алюминий с защитным покрытием.
   • Мембрана: армированная нитриловая резина (NBR) или этилен-пропиленовый каучук (EPDM), что обеспечивает долговечность и эластичность.
   • Пружины: коррозионностойкая сталь.
2. Реверсивность: Конструкция приводов серии PN9000 позволяет изменять направление действия (с «воздух открывает» на «воздух закрывает») путем переворота привода или изменения сборки (хотя модель с индексом «E» уже имеет заводскую предустановку).
3. Компактность: Малая высота и вес по сравнению с однопружинными аналогами.

4. Технические преимущества

• Высокая точность позиционирования: В сочетании с позиционером (электропневматическим или пневматическим) обеспечивает плавное и точное регулирование потока.
• Быстродействие: Малый объем мембранной камеры позволяет приводу быстро реагировать на изменение сигнала управления.
• Надежность: Рассчитан на интенсивную эксплуатацию в промышленных условиях (пар, конденсат, вода, газы).
• Простота обслуживания: Минимальное количество движущихся частей.

5. Совместимое оборудование

• Клапаны: LE31, LE33, KE43, KE73, QL63 и другие с соответствующим типоразмером.
• Дополнительное оснащение (опции):
  • Электропневматические позиционеры (например, EP5, SP2, SP400, SP500).
  • Концевые выключатели.
  • Электромагнитные клапаны (соленоиды).
  • Ручной дублер (для аварийного управления).
  • Фильтр-регулятор сжатого воздуха.

6. Расшифровка маркировки (примерной)

• PN — Pneumatic (Пневматический).
• 9 — Серия привода.
• 2 — Размер корпуса (площадь мембраны).
• 3 — Количество пружин или их жесткость (зависит от спецификации).
• 3 — Ход штока.
• E — Направление действия (Spring-to-Extend — пружина выдвигает шток).

Рекомендации по эксплуатации:

1. Качество воздуха: Для долгой службы мембраны и позиционера сжатый воздух должен быть очищен от влаги, масла и пыли (класс очистки по ISO 8573-1).
2. Диапазон температур: Стандартное исполнение работает в диапазоне от -20°C до +80°C. Если температура выше, требуются специальные проставки или высокотемпературные мембраны.
3. Монтаж: Привод можно устанавливать как вертикально, так и горизонтально (но вертикальная установка предпочтительнее для снижения износа направляющих).
