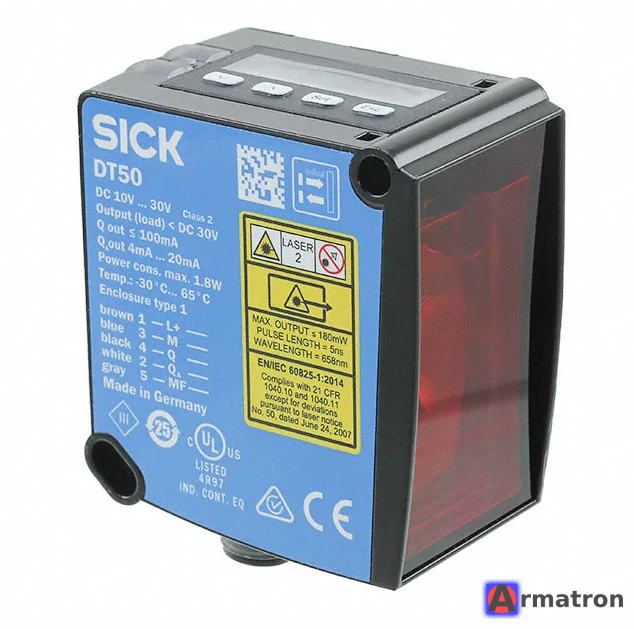

SICK DT50-P1113 (Артикул для заказа: 1044369) — это популярный лазерный датчик измерения расстояния средней дальности из семейства Dx50.
Ниже приведены основные технические характеристики, схема подключения и описание функционала.
Основные характеристики
- Тип устройства: Датчик расстояния (лазерный дальномер).
- Диапазон измерения: от 200 мм до 10 000 мм (10 метров) (при 90% отражающей способности объекта).
- Источник света: Лазер, красный (класс лазера 2 — безопасен для глаз при кратковременном воздействии).
- Разрешение: 1 мм.
- Точность (повторяемость): Около ± 2.5 мм (зависит от настроек скорости и расстояния).
- Напряжение питания: 10 ... 30 В DC.
- Рабочая температура: -30 °C ... +65 °C.
Выходные сигналы (Интерфейсы)
Модель P1113 расшифровывается следующим образом:
- Дискретный выход (Switching Output): 1 x PNP (переключающий, настраиваемый). Используется для подачи сигнала при достижении объектом определенного расстояния.
- Аналоговый выход: 1 x 4 мА ... 20 мА или 0 В ... 10 В (настраиваемый). Пропорционален расстоянию до объекта.
Подключение (Разъем M12, 5-контактный)
Распиновка разъема на корпусе:
- Коричневый (Brown, Pin 1): L+ (Питание +10...30 В).
- Белый (White, Pin 2): QA (Аналоговый выход: ток или напряжение).
- Синий (Blue, Pin 3): M (Земля / 0 В).
- Черный (Black, Pin 4): Q1 (Дискретный выход PNP — переключение).
- Серый (Grey, Pin 5): MF (Многофункциональный вход). Обычно используется для внешнего обучения (Teach-in) или отключения лазера.
Настройка
Датчик оснащен дисплеем и кнопками на задней панели. С их помощью можно:
- Задать границы срабатывания дискретного выхода.
- Масштабировать аналоговый выход (например, чтобы 4 мА было на 1 метре, а 20 мА на 5 метрах).
- Изменить скорость отклика (быстро/медленно) для фильтрации помех.
Применение
Этот датчик широко используется в промышленности для:
- Контроля уровня в бункерах (сыпучие материалы).
- Позиционирования кранов и тележек.
- Контроля диаметра рулонов (бумага, металл).
- Предотвращения столкновений.
Примечание: Если вы ищете замену, проверьте, используется ли у вас PNP (P1113) или NPN (N1113) логика. Артикул 1044369 соответствует именно PNP версии.
