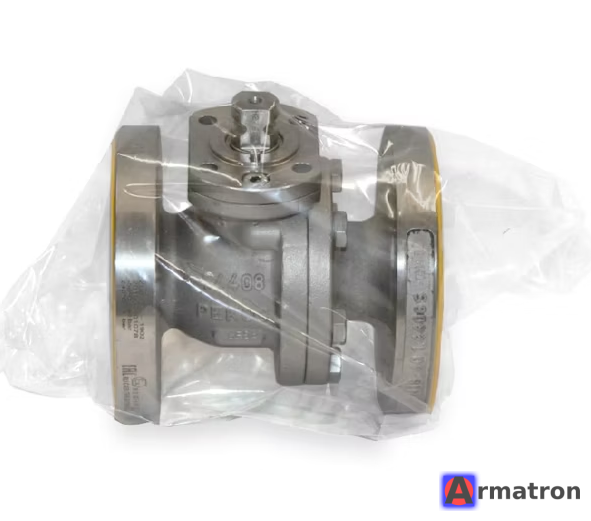

Кран шаровой фланцевый F.Z06 SSSG 1.4408 DN80 PN40 PECOS

Ниже приведено подробное описание и расшифровка характеристик указанного шарового крана.

Наименование: Кран шаровой фланцевый PECOS Модель F.Z06
Кодировка: F.Z06 SSSG 1.4408 DN80 PN40

1. Расшифровка маркировки

• PECOS: Производитель (Испания), специализируется на промышленной запорной арматуре.
• F.Z06: Серия крана.

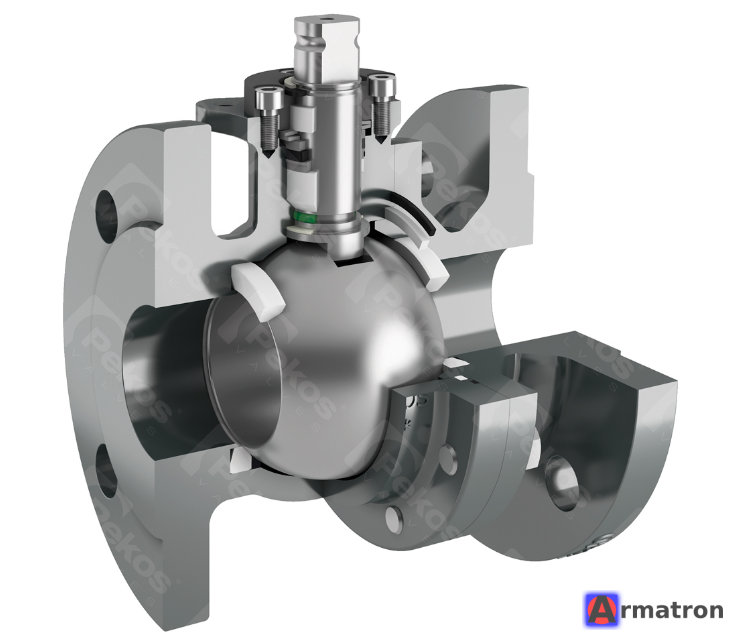

  • Z: Обозначает конструкцию типа "Floating ball" (плавающий шар), разборный корпус из двух частей (Split Body), полнопроходной (Full Bore). Спроектирован по стандартам DIN/EN.
• SSSG: Код материалов (Body / Trim / Seat / Seals):
  • S (Body): Нержавеющая сталь (Stainless Steel).
  • S (Trim - Шар/Шток): Нержавеющая сталь (Stainless Steel).
  • S (Seat - Седло): Усиленный ПТФЭ (обычно R-PTFE или TFM).
  • G (Seals - Уплотнения): Графит (Graphite) — указывает на то, что кран имеет конструкцию Fire Safe (огнестойкий).
• 1.4408: Материал корпуса по DIN (Европейский стандарт). Это литейная аустенитная нержавеющая сталь (аналог AISI 316 / CF8M). Обладает отличной коррозионной стойкостью.
• DN80: Номинальный диаметр 80 мм (3 дюйма).
• PN40: Номинальное давление 40 бар.

2. Технические характеристики

• Тип конструкции: 2-х составной корпус (2-piece), полнопроходной.
• Тип присоединения: Фланцевое по EN 1092-1 (Form B1).
• Строительная длина: Согласно EN 558, серия 1 (F1) или серия 27 (зависит от конкретной модификации, для Z06 чаще всего F1).
• Рабочая среда: Вода, пар, нефтепродукты, агрессивные химические среды, газ.
• Температурный диапазон: Обычно от -30°C до +230°C (зависит от конкретного типа седла, для SSSG обычно до 200-220°C).
• Управление: Рукоятка (рычаг). Обычно оснащен площадкой ISO 5211 для установки пневмо- или электропривода.

3. Спецификация материалов (детальная)

• Корпус: Нержавеющая сталь 1.4408 (GX5CrNiMo19-11-2).
• Шар: Нержавеющая сталь 1.4408 или 1.4401 (AISI 316).
• Шток: Нержавеющая сталь 1.4401 (AISI 316) или 1.4462 (Duplex) для высокой прочности.
• Седла: R-PTFE (тефлон, усиленный стекловолокном) или TFM 1600.
• Уплотнение штока/корпуса: Графит (Graphite) — обеспечивает герметичность при высоких температурах и пожаре.

4. Особенности и преимущества

1. Fire Safe Design: Сертифицирован по стандартам пожаробезопасности API 607 / ISO 10497. Наличие графитовых уплотнений предотвращает утечку среды при выгорании мягких вставок.
2. Anti-Static Device: Антистатическое устройство (контакт между шаром, штоком и корпусом) для предотвращения накопления статического электричества.
3. Blow-out Proof Stem: Шток с защитой от выбивания давлением (устанавливается изнутри).
4. Химостойкость: Благодаря полностью нержавеющему исполнению (корпус и внутренние части из стали 316) подходит для кислот, щелочей и морской воды.
5. Автоматизация: Наличие верхнего фланца по стандарту ISO 5211 позволяет легко демонтировать ручку и установить привод без дополнительных доработок.

5. Применение

Данный кран используется в химической, нефтехимической, фармацевтической промышленности, а также в системах энергетики, где требуются высокие стандарты надежности, коррозионная стойкость и пожаробезопасность.
