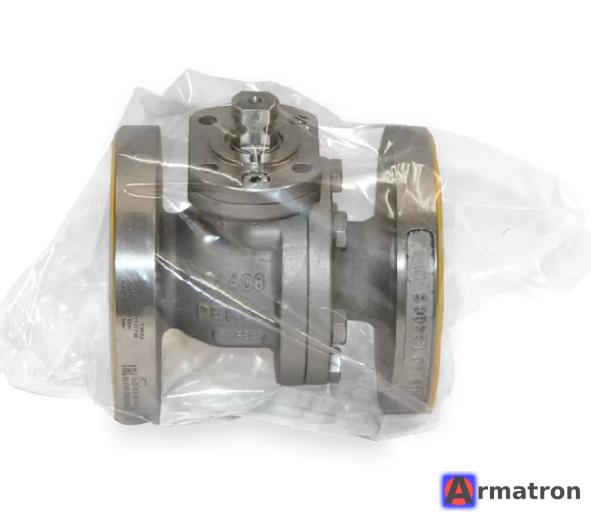

Кран шаровой фланцевый F.Z06 SSSG 1.4408 DN50 PN40 PECOS

Это техническая спецификация на промышленный шарового крана производства испанской компании PECOS.

Ниже приведена полная расшифровка маркировки и характеристики данного оборудования:

1. Расшифровка маркировки

• Производитель: PECOS (Испания) — известный европейский производитель запорной арматуры для промышленности.
• Тип изделия: Кран шаровой фланцевый.
• Модель: F.Z06 (Серия Z06).

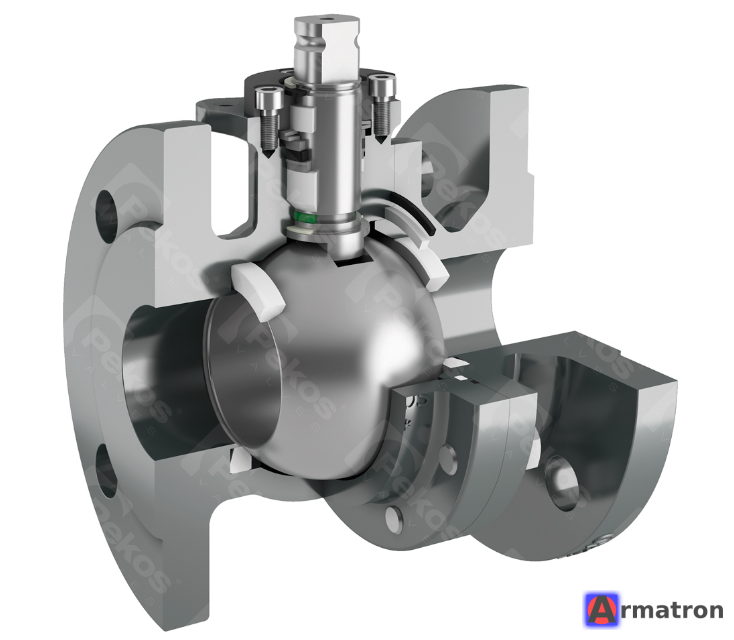

  • Обычно это двухсоставной корпус (Split Body).
  • Конструкция с «плавающим» шаром (Floating Ball).
  • Полнопроходной (Full Bore), что обеспечивает минимальное гидравлическое сопротивление.
• Кодировка материалов (SSSG):
  • Это код внутренней комплектации (Trim). Обычно обозначает:
    • S (Ball): Шар из нержавеющей стали (обычно AISI 316 / 1.4408).
    • S (Stem): Шток из нержавеющей стали (обычно AISI 316).
    • S (Seat): Седло. Примечание: У PECOS буква "S" в седлах иногда может означать спец. исполнение или усиленный PTFE, но чаще для седел используются буквы T (PTFE) или R (RPTFE). Если SSSG — стандартная кодировка поставщика, это подтверждает полностью нержавеющую «начинку».
    • G (Gasket/Seal): Уплотнение корпуса/штока — Графит (Graphite). Наличие графита часто указывает на исполнение Fire Safe (пожаробезопасный) или высокотемпературное исполнение.
• Материал корпуса: 1.4408.
  • Это литая кислотостойкая нержавеющая сталь (аналог CF8M по ASTM или AISI 316).
  • Обладает высокой коррозионной стойкостью.
• Диаметр: DN50 (Ду50) — условный проход 50 мм (2 дюйма).
• Давление: PN40 (Ру40) — номинальное давление 40 бар (примерно 4.0 МПа).

2. Технические особенности

• Присоединение: Фланцевое (согласно стандартам DIN / EN 1092-1). Для PN40 фланцы имеют 4 отверстия под болты (на Ду50).
• Строительная длина: Скорее всего, соответствует стандарту EN 558 (Series 1 или Series 27) — это нужно уточнять по чертежу, так как бывают длинные и короткие модели.
• Управление: На DN50 обычно идет рукоятка (рычаг). Также имеется площадка (ISO 5211) для установки пневмо- или электропривода.

3. Области применения

Благодаря материалу корпуса (нержавейка 1.4408) и уплотнениям, этот кран подходит для:

• Химической и нефтехимической промышленности.
• Агрессивных сред (кислоты, щелочи).
• Пищевой промышленности (если смазка и уплотнения имеют пищевой допуск).
• Пара (до определенных температур, зависит от материала седла), воды, газа, нефтепродуктов.

Где найти / Как заказать?

Если вам нужно закупить этот кран или найти замену:

1. Оригинал: Обращайтесь к дистрибьюторам арматуры PECOS в вашем регионе (в России и СНГ бренд представлен через крупных поставщиков пром. оборудования).
2. Аналоги: Поскольку это стандартный кран "нержавейка/фланец/Ду50/Ру40", его легко заменить аналогами от других брендов (Genebre, LD, Breeze, Naval, Broen, KSB и др.), если соблюсти строительную длину.

Важно при заказе: Уточните строительную длину (расстояние между фланцами), так как для DN50 PN40 существует два основных стандарта (F1 - длинный, F4/F5 - короткий).
