Концевая пластина ZAP/TW ZDK2.5 1674730000 Weidmuller

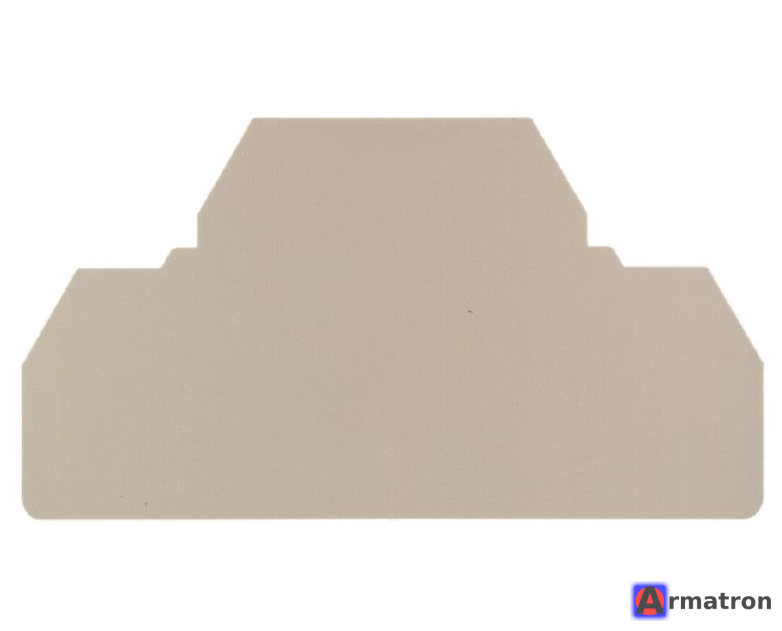

ZAP/TW ZDK2.5 (артикул 1674730000) — это концевая (торцевая) пластина производства компании Weidmüller.

Она является необходимым аксессуаром для клеммных сборок серии Z (пружинные клеммы) и выполняет функции электрической изоляции и механической защиты.

Основные характеристики

• Артикул: 1674730000
• Тип: ZAP/TW ZDK2.5
• Назначение: Закрытие открытой боковой части клеммной колодки.
• Цвет: Темно-бежевый (стандартный цвет клемм Weidmüller серии Z).
• Материал: Wemid (Специальный полиамид PA 66, устойчивый к высоким температурам).
• Класс горючести: V-0 (по стандарту UL 94 — самозатухающий).
• Рабочая температура: -50 °C ... +120 °C.

Габаритные размеры

• Ширина (толщина): 1,5 мм
• Высота: 74 мм
• Глубина: 53 мм

Совместимость

Эта пластина специально разработарована для двухъярусных (двухуровневых) проходных клемм серии ZDK.
Основная модель, для которой она используется:

• ZDK 2.5 (Артикул 1674300000 и его модификации: ZDK 2.5V, ZDK 2.5 DU-PE и др.).

Зачем она нужна?

1. Безопасность (IP20): Клеммы серии Z конструктивно открыты с одной стороны. Пластина закрывает токоведущие части последней клеммы в ряду, защищая пальцы персонала от случайного прикосновения к контактам.
2. Изоляция: Обеспечивает необходимые диэлектрические зазоры (пути утечки) между последней клеммой и соседними элементами на DIN-рейке или стенкой шкафа.
3. Разделение: В обозначении указано «ZAP/TW», что означает, что она может использоваться и как концевая пластина (End plate), и как разделительная перегородка (Partition plate) для визуального или электрического разделения групп клемм.

Монтаж: Пластина просто защелкивается (прижимается) к открытой стороне клеммы ZDK 2.5 без использования инструментов.
