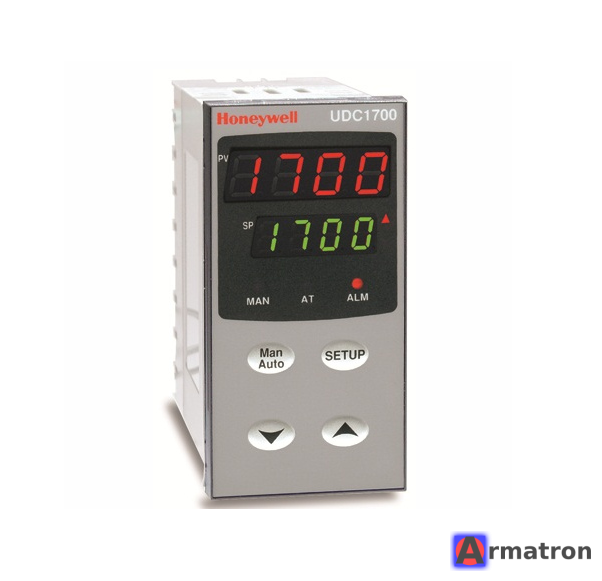

Контроллер UDC1700 DC170111701000 Honeywell

Honeywell UDC1700 (DC170111701000) — это компактный универсальный цифровой контроллер (регулятор) температуры и технологических процессов.

Данная модель снята с производства (серия Legacy), но все еще широко используется. Ниже приведена полная расшифровка заказного кода и технические характеристики вашего устройства.

Расшифровка кода модели: DC170111701000

Разберем код по позициям:

• DC170: Серия контроллера (Honeywell UDC1700).
• 1: Типоразмер 1/16 DIN (Лицевая панель 48 x 48 мм).
• 1: Выход 1 (Управляющий) — Электромеханическое реле (Relay).
• 1: Выход 2 (Сигнализация/Охлаждение) — Электромеханическое реле (Relay).
• 7: Выход 3 / Опции — Связь RS485 (протокол Modbus RTU).
• 0: Дополнительные опции — Нет.
• 1: Питание — 90–264 В пер. тока (AC) (Универсальное сетевое питание).
• 0: Цвет корпуса/Опции — Стандарт (Серый/Черный).
• 00: Язык документации/Специальные настройки — Стандарт.

Основные характеристики вашего устройства

1. Вход (Универсальный): Поддерживает подключение термопар (J, K, T, E, B, R, S и др.), термосопротивлений (Pt100) и линейных сигналов (мВ, Вольт, мА).
2. Управление:
   • Главный выход: Релейный (обычно используется для управления нагревателем через пускатель).
   • Второй выход: Релейный (можно настроить как аварийный сигнал (Alarm) или как управление охлаждением).
3. Коммуникация: Наличие порта RS485 позволяет подключать прибор к SCADA-системам или панелям оператора для удаленного мониторинга и смены уставок.
4. Режимы регулирования: ПИД-регулирование (PID) с автонастройкой или режим ВКЛ/ВЫКЛ (On/Off).
5. Питание: Подключается напрямую в сеть 220В (диапазон 90-264В).

Схема подключения (общая для данной конфигурации)

Пожалуйста, сверьтесь с наклейкой на корпусе, так как ревизии могут отличаться, но стандартная распиновка для UDC1700 такова:

• Питание (L, N): Клеммы 1 и 2.
• Выход 1 (Реле): Клеммы 3 и 4 (Нормально открытый контакт).
• Выход 2 (Реле): Клеммы 5 и 6.
• Вход датчика (Sensor):
  • Термопара: Клеммы 8 (+) и 9 (-).
  • RTD (Pt100): Клеммы 7, 8, 9.
• RS485: Клеммы 11 (A/+) и 12 (B/-).

Замена и аналоги

Так как UDC1700 является устаревшим прибором, в случае его поломки прямой заменой от Honeywell является серия UDC1200 (размер 1/16 DIN).

Современный аналог Honeywell:

• DC120L-1100-100-00000 (Примерный код, нужно уточнять наличие RS485, если он используется).

Аналоги других брендов (48x48 мм, 2 реле, RS485):

• Omron: E5CC-RX (с платой RS485).
• Autonics: Серия TX4S или TK4S.
• Delta: Серия DT3.

Если вам нужна инструкция (Manual) для настройки этого прибора, ее можно найти по запросу "Honeywell UDC1700 Product Manual 51-52-25-63".
