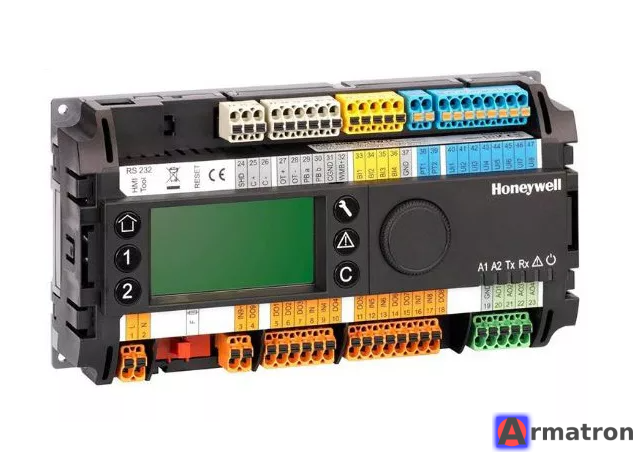

Контроллер теплового пункта MVC80-cpsw1A Honeywell

Honeywell MVC80-CPSW1A — это свободнопрограммируемый контроллер, предназначенный для управления тепловыми пунктами (ИТП, ЦТП), системами отопления, вентиляции и горячего водоснабжения (ГВС). Серия MVC80 широко используется в системах автоматизации зданий благодаря своей надежности и встроенному дисплею.

Поскольку ваш запрос очень краток, я предоставлю общую техническую информацию. Если вам нужна инструкция, схема подключения или помощь с ошибкой, пожалуйста, уточните вопрос.

Основные характеристики MVC80-CPSW1A

1. Назначение:

   • Управление контурами отопления (с погодной компенсацией).
   • Управление контуром ГВС (скоростной или емкостной теплообменник).
   • Управление подпиткой.
   • Управление насосными группами (основной/резервный, ротация).

2. Аппаратная часть:

   • Питание: 24 В переменного тока (AC) / постоянного тока (DC).
   • Входы/Выходы (I/O):
     • Аналоговые входы: для датчиков температуры (обычно NTC 20kΩ — стандарт Honeywell).
     • Цифровые входы: для сигналов статуса насосов, реле перепада давления и т.д.
     • Аналоговые выходы (0-10В): для управления приводами клапанов.
     • Дискретные выходы (реле): для включения насосов.
   • Дисплей: Встроенный ЖК-дисплей с подсветкой.
   • Управление: Поворотная кнопка-энкодер ("Turn & Push") для навигации по меню.

3. Коммуникация:

   • Обычно оснащен интерфейсом Panel Bus для подключения модулей расширения ввода/вывода (серия Panel I/O).
   • Может иметь интерфейс LonWorks или C-Bus (в зависимости от модификации и наличия карты связи) для интеграции в SCADA-систему.

Особенности настройки и эксплуатации

• Программирование: Контроллеры MVC80 часто поставляются с предустановленными стандартными приложениями (макросами) для типовых схем ИТП. Однако они являются свободнопрограммируемыми, и логику можно изменить с помощью ПО Honeywell CARE или CentraLine Coach.
• Датчики: Стандартно используются датчики серии TF, VF, AF с характеристикой NTC 20k. Использование датчиков Pt1000 или NTC10k без переконфигурации или специальных преобразователей невозможно.
• Суффикс CPSW1A: Часто указывает на версию прошивки (firmware) или конкретный набор предустановленных приложений для определенного региона (например, русскоязычное меню и алгоритмы под местные нормы).

Частые вопросы и проблемы

1. Как войти в сервисное меню?
   Обычно требуется ввести пароль (стандартные пароли могут быть 0000, 1111 или зависеть от версии прошивки).
2. Ошибка датчика:
   Если на дисплее отображается некорректная температура или прочерки, проверьте сопротивление датчика мультиметром (при 25°C должно быть около 20 кОм) и целостность проводки.
3. Клапан не открывается:
   Проверьте, не находится ли контроллер в ручном режиме (на дисплее значок руки). Проверьте выходное напряжение на клеммах аналогового выхода (0-10В).

Что именно вас интересует по этому контроллеру?
