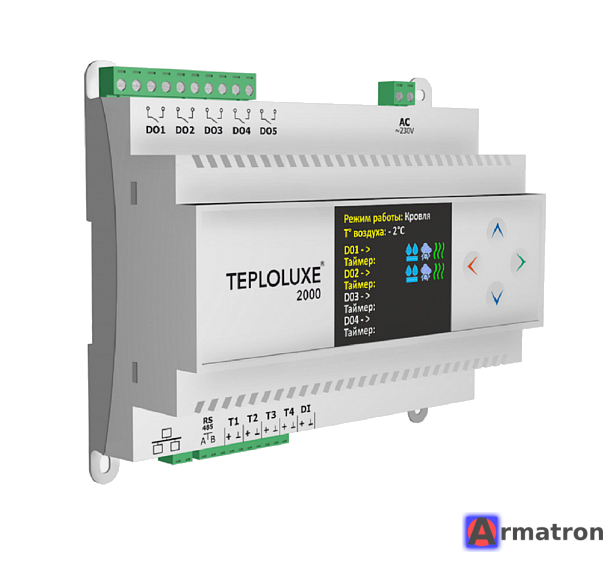

Контроллер Teploluxe 2000

Teploluxe 2000 (чаще всего имеется в виду модель Теплолюкс ТР 2000 или серия Teploluxe 2000-х годов) — это классический программируемый терморегулятор для теплых полов. Он позволяет задавать график включения и выключения обогрева, чтобы экономить электроэнергию (например, греть пол только утром и вечером).

Ниже приведена основная информация по использованию, подключению и настройке этого устройства.

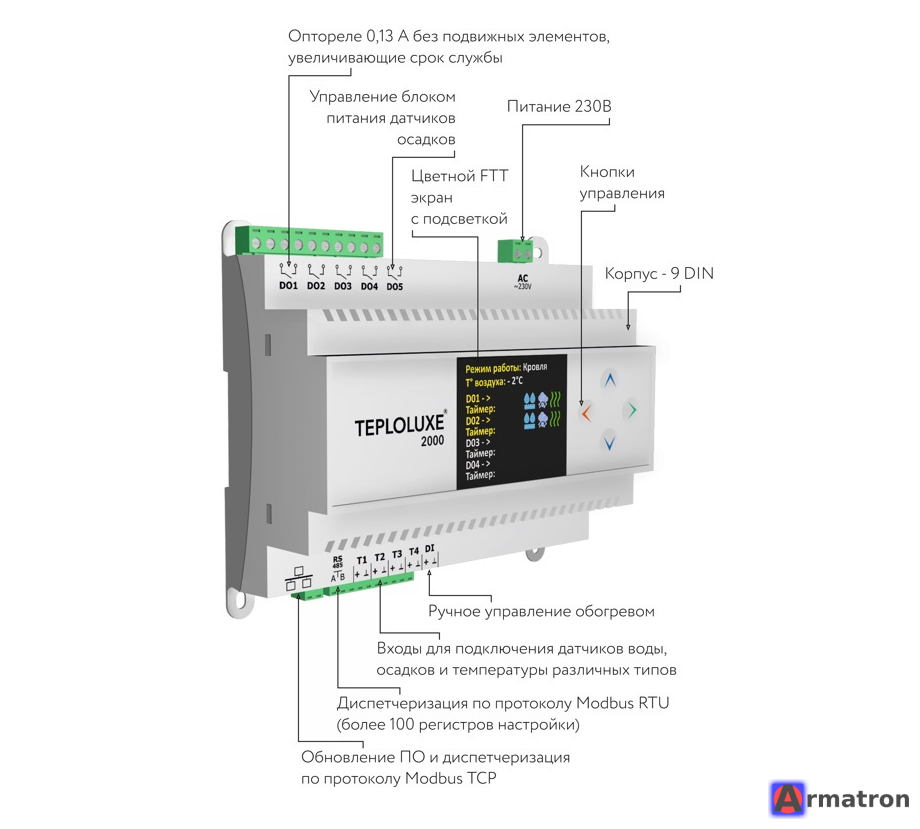

1. Технические характеристики

• Тип: Программируемый электронный терморегулятор с ЖК-дисплеем.
• Максимальная нагрузка: 16 А (примерно 3.5 кВт).
• Датчик температуры: Обычно выносной датчик температуры пола (NTC).
• Монтаж: В стандартный подрозетник (скрытая проводка).

2. Схема подключения (Стандартная)

Внимание! Перед началом работ отключите электричество в щитке. Нумерация клемм может отличаться в зависимости от года выпуска, обязательно смотрите схему на тыльной стороне корпуса.

Обычно клеммы расположены так:

• Клеммы 1 и 2: Напряжение питания 220В (Фаза L и Ноль N от щитка).
• Клеммы 3 и 4: Нагрузка (провода, идущие к нагревательному мату или кабелю теплого пола).
• Клеммы 6 и 7 (или 5 и 6): Подключение выносного датчика температуры пола (полярность не важна).

3. Инструкция по эксплуатации и настройке

Управление обычно осуществляется 3 или 4 кнопками под экраном.

Установка времени (Первый запуск)

1. При первом включении или после сброса нужно установить текущее время и день недели.
2. Нажмите кнопку «Меню» (или ОК/Mode) и удерживайте несколько секунд, пока не замигают часы.
3. Кнопками «Вверх» и «Вниз» установите время. Нажмите ОК для перехода к минутам и дню недели (1 — пн, 7 — вс).

Режимы работы

У терморегулятора обычно два основных режима:

1. Ручной режим (символ «Рука»): Пол постоянно поддерживает одну заданную температуру (например, 25°C), пока вы ее не измените.
2. Программируемый режим (символ «Часы» или «Auto»): Терморегулятор работает по расписанию (например: греет утром, выключается днем, греет вечером).

Как переключить режим: Кратковременно нажмите кнопку «Меню» (Mode).

Настройка программирования (5+2 или 7 дней)

Чтобы настроить график:

1. В выключенном состоянии (или при длительном нажатии Menu) войдите в режим программирования.
2. Вы увидите настройки для ПН-ПТ (1-5). Вам предложат настроить 4 или 6 событий в сутки (Утро подъем, Уход из дома, Приход домой, Ночь).
3. Для каждого события задайте время начала и желаемую температуру.
   • Совет: Если днем дома никого нет, ставьте температуру на этот период ниже (например, 15-18°C), чтобы пол не грел зря.
4. Затем повторите настройку для выходных дней (6-7).

Блокировка кнопок (Защита от детей)

Обычно активируется одновременным нажатием и удержанием кнопок «Вверх» и «Вниз» в течение 3-5 секунд. На экране появится значок замка. Разблокировка — так же.

4. Возможные неисправности и коды ошибок

Если на дисплее отображается ошибка, это помогает понять причину поломки:

• На экране ничего нет: Проверьте, подается ли питание (автомат в щитке). Если питание есть, возможно, сгорел блок питания внутри регулятора.
• Ошибка E1 / Er1 / Open: Обрыв цепи датчика температуры пола.
  • Решение: Проверьте, хорошо ли затянуты провода датчика в клеммах. Если да — датчик нужно менять.
• Ошибка E2 / Er2 / Short: Короткое замыкание датчика.
  • Решение: Датчик поврежден, требуется замена.
• Пол не греет, хотя индикатор нагрева (огонек/символ) горит:
  • Проблема либо в плохом контакте на клеммах 3-4, либо (что хуже) перегорел сам греющий кабель в полу. Нужно замерять сопротивление мультиметром.

Как проверить датчик?
Нужен мультиметр. Переключите его в режим измерения сопротивления (Ом). При комнатной температуре (20-25°C) сопротивление датчика Теплолюкс обычно составляет 6.8 кОм или 10 кОм (зависит от модели датчика). Если прибор показывает 0 или бесконечность — датчик сломан.

Если у вас конкретный вопрос по настройке или нужна схема под специфическую версию платы, уточните, пожалуйста, что именно не получается сделать.
