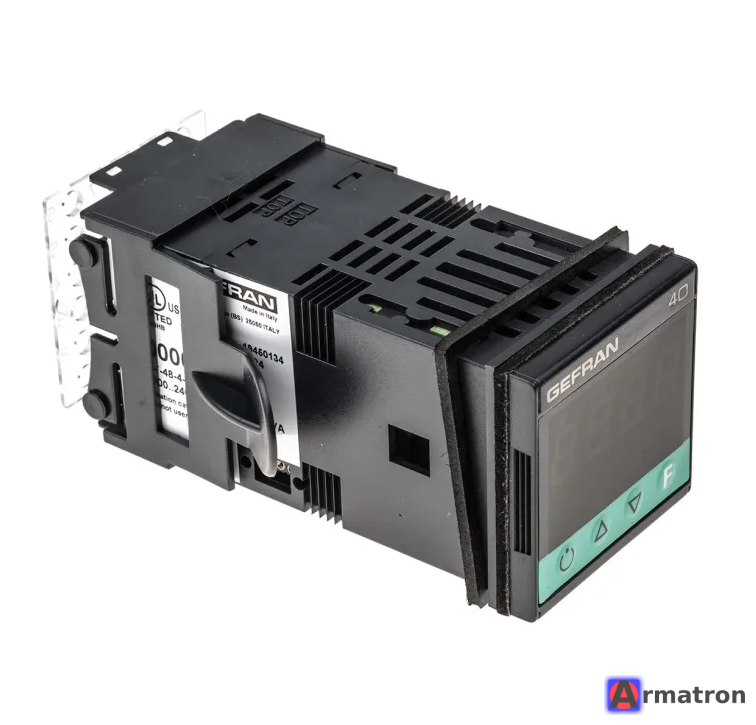

Контроллер температуры 40T-48-4-00-RR-0-0-0-0 Gefran

Gefran 40T-48-4-00-RR-0-0-0-0 — цифровой ПИД-регулятор температуры (термоконтроллер) производства итальянской компании Gefran. Серия 40T отличается компактностью и наличием одного дисплея.

Ниже приведена подробная расшифровка маркировки и технические характеристики вашего прибора:

Расшифровка кода заказного номера (40T-48-4-00-RR-0-0-0-0)

• 40T: Серия прибора. Микропроцессорный контроллер, 1 дисплей (4 знака), универсальный вход, поддержка функций таймера.
• 48: Форм-фактор (размеры передней панели). **48 x48 x 48 мм (стандарт 1/16 DIN).
• 4: Напряжение питания. Обычно в этой серии цифра 4 обозначает 24 В переменного/постоянного тока (переменного или постоянного).
  • Важно: если бы стоял «0», это означало бы 100...240 В. Обязательно проверьте наклейку на корпусе перед подключением!
• 00: Код конфигурации (стандартная версия).
• R: Выход 1 (основной управляющий выход). Реле (Relay, 5A/250 В переменного тока). Используется, например, для включения нагревателя через контактор.
• R: Выход 2 (вспомогательный выход/аварийный сигнал). Реле (Relay,
• 0-0-0-0: Отсутствие дополнительных опций (нет цифрового интерфейса RS-485, нет входа для трансформатора тока и

Основные технические характеристики

1. Вход (универсальный): настраивается пользователем.
   • Термопары: J, K, R, S, T, B, E, N.
   • Терморезисторы:
   • Линейные сигналы: 0...10 В, 0...20 мА, 4...20 мА (требуется внешний шунт/резистор, если он не встроен).
2. Тип управления:
   • ПИД (пропорционально-интегрально-дифференцирующее) —
   • ВКЛ/ВЫКЛ (вкл/выкл) — с гистерезисом.
3. Функции:
   • Автоматическая настройка (Autotuning) параметров ПИД-регулятора.
   • Функция плавного пуска (Soft-start).
   • Настройка аварийных сигналов (абсолютные, относительные, пороговые).
4. Размеры:
   • Лицевая панель: 48x48 мм.
   • Глубина монтажа: около 99 мм.
   • Монтажный вырез: 45x45 мм.

Схема применения

Данный контроллер чаще всего используется в:

• Упаковочном оборудовании.
• Экструдерах и термопластавтоматах.
• Печах и сушильных камерах.
• Пищевом оборудовании.

Как подключить (кратко)

Поскольку выходы "RR" (релейные):

• Для управления нагревом: используйте выход 1 (Out 1). Контакты реле замыкаются и размыкаются, управляя катушкой пускателя или твердотельным реле (если схема позволяет коммутировать управляющее напряжение).
• Питание прибора: подключается к соответствующим клеммам (обычно на задней панели, проверьте маркировку «Питание»). Для вашей модели это, скорее всего, 24 Вольта.

Рекомендация: Если вам нужно заменить этот прибор, ищите модель с питанием 24 В и двумя релейными выходами. Если вы настраиваете его впервые, вам понадобится «Руководство пользователя Gefran 40T» для настройки типа входного датчика (параметр tyP).
