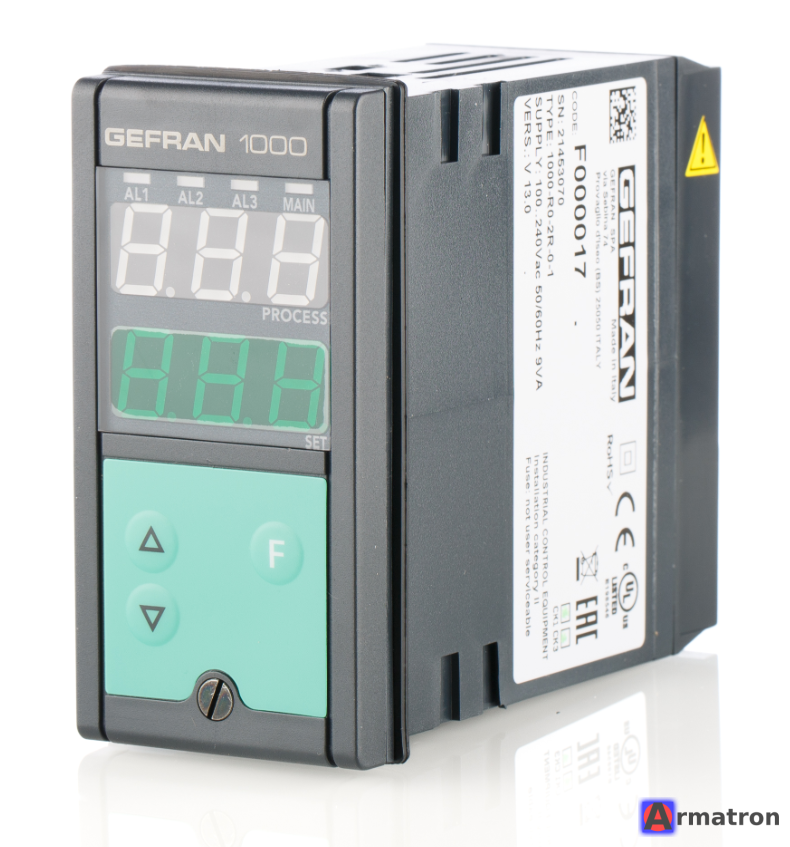

Контроллер температуры 1000-R0-2R-0-0 GEFRAN

Контроллер GEFRAN 1000-R0-2R-0-0 — это профессиональный микропроцессорный регулятор температуры и других технологических величин (давление, влажность, поток). Он относится к серии 1000, которая отличается высокой точностью, гибкостью настройки и надежностью.

Ниже приведена подробная расшифровка характеристик этой конкретной модели:

1. Расшифровка артикула (Код заказа)

• 1000: Серия прибора. Размер лицевой панели 48x96 мм (1/8 DIN, вертикальный).
• R0: Тип входа. Универсальный вход (настраивается программно): термопары, термосопротивления (Pt100), линейные сигналы (0-10В, 4-20мА и др.).
• 2R: Выходы.
  • 2 — количество выходов.
  • R — тип выхода: Реле (Relay). В данной конфигурации оба основных выхода — релейные (например, один для управления нагревом, второй для сигнализации/аварии).
• 0: Цифровая связь. В данной модели отсутствует (нет RS485/Modbus).
• 0: Электропитание. Стандартное: 100...240 В переменного тока (VAC).

2. Технические характеристики

• Входы (конфигурируемые):
  • Термопары: J, K, L, N, R, S, T.
  • Термометры сопротивления: Pt100 (3-проводная схема).
  • Линейные сигналы: 0...50мВ, 10...50мВ, 0...20мА, 4...20мА, 0...10В, 2...10В.
• Типы управления:
  • PID (с функциями самонастройки и автонастройки).
  • ON/OFF (вкл/выкл с настраиваемым гистерезисом).
  • Управление нагревом, охлаждением или комбинированное (нагрев+охлаждение).
• Дисплей: Двойной светодиодный (LED). Верхняя строка (зеленая) — текущее значение (PV), нижняя строка (оранжевая) — заданное значение (SV).
• Точность: 0,2% от полной шкалы в номинальных условиях.
• Класс защиты: IP65 по передней панели (защита от пыли и водяных струй).
• Функции:
  • "Soft-start" (плавный пуск).
  • Переключение с автоматического на ручное управление (Auto/Man).
  • Конфигурируемые аварийные сигналы (Alarms).

3. Применение

Данная модель широко используется в промышленном оборудовании, где требуется точность поддержания температуры:

• Экструдеры и термопластавтоматы (ТПА).
• Печи обжига и сушильные камеры.
• Упаковочные машины.
• Химические реакторы.

4. Основные преимущества

1. Универсальность: Один прибор можно настроить под разные датчики.
2. Простая настройка: Логичное меню и наличие функций автоматической подстройки коэффициентов PID.
3. Надежность: Gefran — это проверенный итальянский бренд, специализирующийся на промышленной автоматике.

Полезные советы:

• Монтаж: Убедитесь, что при установке используется резиновая прокладка (идет в комплекте) для обеспечения защиты IP65.
• Схемы подключения: Перед подключением обязательно сверьтесь с наклейкой на корпусе прибора, так как нумерация клемм может отличаться в зависимости от года выпуска, хотя Gefran обычно придерживается стандарта:
  • Питание: обычно клеммы 1-2.
  • Вход датчика: обычно клеммы 10, 11, 12.
  • Релейные выходы: 3-4-5 и 6-7-8.
