Контроллер SpaceLogic MP-C-24A SXWMPC24A10001 Schneider Electric

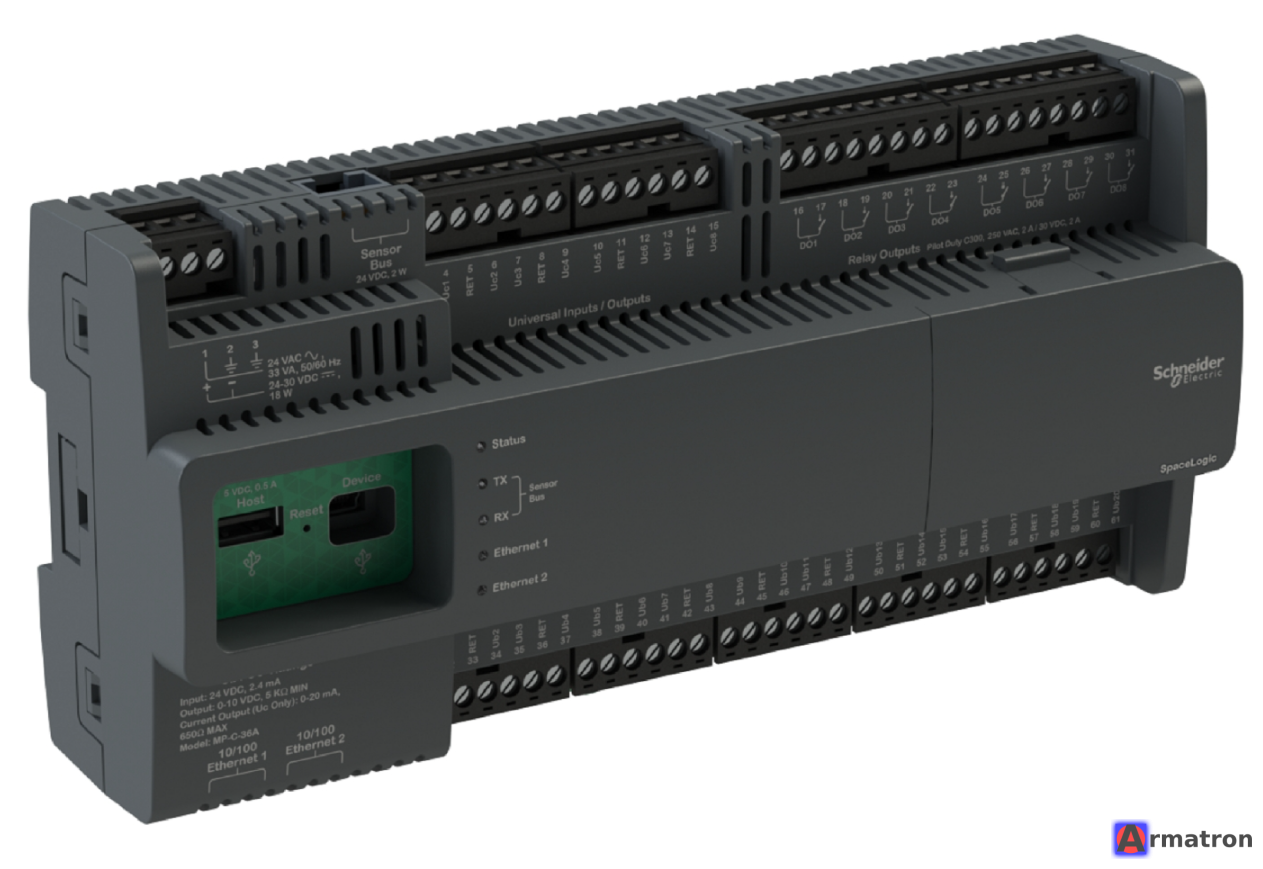

SpaceLogic MP-C-24A (артикул SXWMPC24A10001) — это универсальный свободнопрограммируемый контроллер прямого цифрового управления (DDC) от компании Schneider Electric.

Он входит в линейку оборудования EcoStruxure Building (ранее SmartStruxure) и предназначен для управления инженерными системами зданий (HVAC/ОВК, освещение, ИТП, вентиляция и др.).

Основные характеристики и особенности

1. Протоколы связи и сетевые возможности:

   • BACnet/IP: Работает по протоколу BACnet/IP (профиль BACnet Advanced Application Controller — B-AAC), что обеспечивает высокую скорость передачи данных и легкую интеграцию.
   • Двухпортовый Ethernet-коммутатор: Позволяет подключать контроллеры по топологии «цепочка» (Daisy Chain) или «кольцо» (RSTP), что сокращает расходы на каблирование и повышает надежность сети.
   • Sensor Bus: Специальная шина для подключения интеллектуальных комнатных датчиков SpaceLogic Smart Sensors.
   • Modbus RTU: Поддержка интеграции сторонних устройств по RS-485.

2. Входы и выходы (I/O) — всего 24 точки:
   Модель MP-C-24A оснащена 24 физическими входами/выходами высокой плотности:

   • 8 универсальных входов (UI): Подходят для подключения датчиков температуры (NTC, Pt1000 и др.), напряжение 0–10 В, ток 0–20 мА, дискретные сигналы («сухой контакт»), импульсные входы.
   • 8 универсальных входов/выходов (UIO): Могут конфигурироваться как универсальные входы или как аналоговые выходы (0–10 В).
   • 4 релейных цифровых выхода (DO): Замыкающие контакты (Form A) для управления мощными нагрузками (насосы, вентиляторы, клапаны).
   • 4 симисторных цифровых выхода (Triac DO): Для бесшумного и частого переключения (например, сервоприводы термоэлектрические или плавное регулирование нагревателей).

3. Питание:

   • Напряжение питания: 24 VAC (50/60 Гц) или 24–30 VDC.

4. Программирование и пусконаладка:

   • ПО EcoStruxure Building Operation (EBO): Полная интеграция в платформу автоматизации Schneider Electric. Программируется с помощью скриптов (Script) или функциональных блоков (Function Block).
   • Мобильное приложение eCommission SmartX Controllers: Позволяет выполнять пусконаладку, тестирование входов/выходов и балансировку прямо со смартфона или планшета (через подключение по Bluetooth/Wi-Fi с помощью специального адаптера).

Области применения

Благодаря высокой плотности каналов ввода-вывода и гибкой конфигурации MP-C-24A идеально подходит для управления:

• Крупными приточно-вытяжными вентиляционными установками (ПВУ / AHU).
• Индивидуальными и центральными тепловыми пунктами (ИТП / ЦТП).
• Чипллерами и насосными станциями.
• Котельными малой и средней мощности.
• Другими сложными технологическими процессами в коммерческих и промышленных зданиях.

Преимущества модели SXWMPC24A10001

• Экономия времени на монтаж: Быстросъемные клеммные блоки и монтаж на стандартную DIN-рейку.
• Автономность: Контроллер имеет энергонезависимую память и может выполнять управляющие программы локально, даже при потере связи с сервером верхнего уровня.
• Безопасность: Поддержка современных стандартов кибербезопасности (шифрование, безопасный ввод в эксплуатацию).
• Светодиодная индикация: На лицевой панели присутствуют индикаторы состояния питания, работы сети, статуса контроллера и состояния дискретных выходов.
