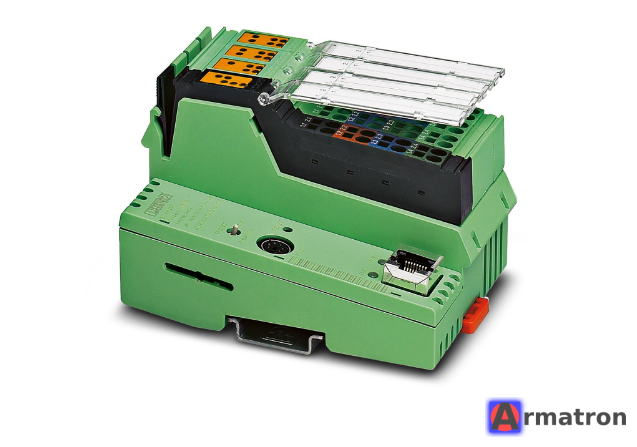

Контроллер ILC 131 ETH 2700973 Phoenix Contact

ILC 131 ETH (артикул 2700973) — это компактный модульный контроллер серии Inline от компании Phoenix Contact. Он предназначен для решения задач автоматизации малого и среднего уровня сложности.

Ниже приведен подробный обзор характеристик, особенностей и возможностей этого устройства.

1. Основные технические характеристики

• Процессор: 32-битный ARM9 (частота около 400 МГц).
• Память:
  • Программная память: 192 КБ.
  • Память данных: 192 КБ.
  • Энергонезависимая память (Retentive): 8 КБ (NVRAM).
• Входы/Выходы (встроенные):
  • 8 цифровых входов (24 В DC).
  • 4 цифровых выхода (24 В DC, 500 мА).
• Интерфейсы:
  • 1 x Ethernet (RJ45, 10/100 Мбит/с).
  • Локальная шина Inline (для подключения дополнительных модулей ввода-вывода).

2. Коммуникационные возможности

Контроллер поддерживает широкий спектр промышленных протоколов:

• PROFINET: Работает как PROFINET Device (устройство ввода-вывода для более мощных контроллеров).
• Modbus/TCP: Поддержка функций Client и Server.
• HTTP / Web-сервер: Встроенный веб-сервер для визуализации и диагностики.
• FTP / TFTP: Для передачи файлов.
• SNMP: Для сетевого администрирования.
• Отправка e-mail: Через библиотечные блоки.

3. Программирование

Программирование осуществляется в среде PC Worx (версии Express или Full).

• Соответствует стандарту МЭК (IEC) 61131-3.
• Поддерживаемые языки: LD (релейные схемы), FBD (функциональные блоки), ST (структурированный текст), IL, SFC.
• Для простых задач доступна бесплатная версия ПО — PC Worx Express.

4. Расширяемость

Основное преимущество серии Inline — это модульность. К контроллеру ILC 131 ETH можно подключать справа дополнительные модули:

• Дискретные и аналоговые входы/выходы.
• Модули измерения температуры (RTD, термопары).
• Специализированные модули (счетчики, позиционирование, коммуникационные порты RS-232/485).
• Максимальное количество модулей: до 63 (но ограничено общим объемом данных и потреблением тока по локальной шине).

5. Преимущества

1. Компактность: Ширина корпуса всего 40 мм (без учета расширений).
2. Надежность: Промышленное исполнение, высокая устойчивость к ЭМС.
3. Гибкость: Ethernet-порт позволяет легко интегрировать контроллер в существующие ИТ-структуры предприятия.

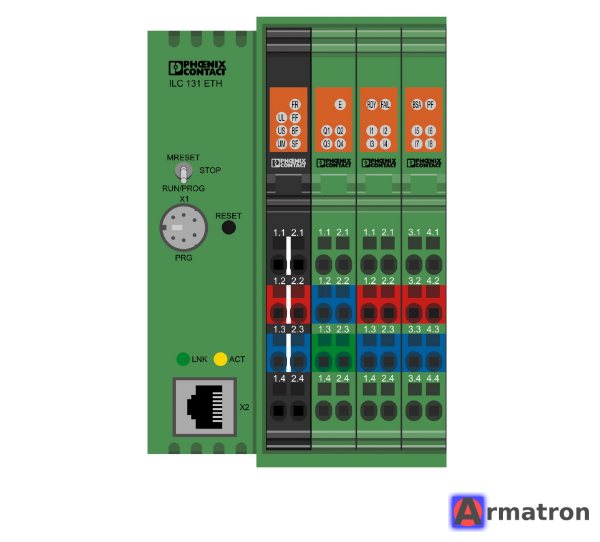

4. Встроенная диагностика: Светодиодная индикация состояния шины, питания и ошибок.

6. Сферы применения

• Автоматизация зданий (освещение, вентиляция).
• Небольшие упаковочные машины.
• Системы водоподготовки и насосные станции.
• Удаленные узлы сбора данных в распределенных системах управления.

Рекомендации

Если вы планируете использовать этот контроллер в 2024 году, стоит учитывать:

• Карта памяти: Для хранения программ и данных рекомендуется использовать фирменную SD-карту Phoenix Contact (например, SD FLASH 2GB), хотя контроллер может работать и без неё (программа хранится во внутренней Flash).
• Питание: Требуется стабилизированный блок питания 24 В DC. Не забудьте про разъем питания (обычно идет в комплекте, но лучше проверить наличие штекеров Inline).
