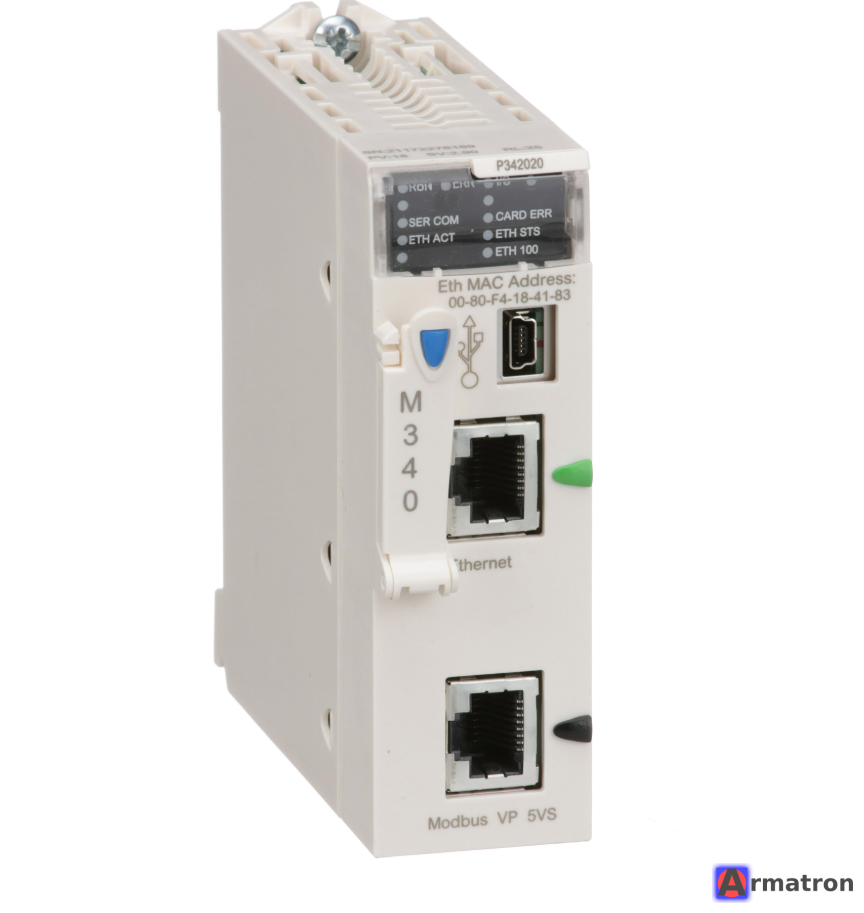

Контроллер CPU340-20 BMXP342020 Schneider Electric

Вот полная и актуальная информация о контроллере Schneider Electric BMXP342020 (серия Modicon M340):

Официальное название:
BMXP342020 — высокопроизводительный процессорный модуль (CPU) Modicon M340 со встроенным Ethernet.

Основные характеристики:

• Процессор: 32-битный RISC, частота 200 МГц
• Объем памяти программы (встроенная): 4096 Кб (4 МБ)
• Объем памяти: 256 КБ (SRAM) + 8 МБ для файлов
• Максимальное количество дискретных каналов ввода-вывода: 1024
• Максимальное количество аналоговых каналов ввода-вывода: 256
• Количество каналов движения (Motion): до 36 сервоприводов (через CANopen)
• Встроенные порты:
  – 1 × Ethernet 10/100 Мбит/с (RJ45) с поддержкой Modbus TCP, Ethernet/IP, веб-сервера, FTP, SNMP, SOAP/XML
  – 1 × CANopen (ведущий)
  – 1 × USB (для программирования)
  – 1 × RS485/232 (ведущий/ведомый Modbus RTU)
• Поддержка горячей замены (Hot Swap)
• Рабочая температура: 0…+60 °C
• Питание: от шины стойки (24 В пост. тока)
• Потребляемая мощность: 95 мА при 24 В (типичное значение)
• Поддержка SD-карты (до 32 ГБ) для хранения программ, данных, веб-страниц, рецептов и т. д. (рекомендуется карта Schneider BMXRW00001 или аналогичная)

Программирование:
Unity Pro (до версии 15) → с 2022 года официально поддерживается EcoStruxure Control Expert

Часто используемые прошивки (на 2025 год):

• Последняя официальная версия: v3.70 (декабрь 2024 года)
• Рекомендуемая стабильная версия: v3.60 или v3.50

Альтернативные варианты и замена (если нужен более современный контроллер):

• Modicon M262 (новое поколение, совместимо с Интернетом вещей)
• Modicon M251 (если не нужен CANopen)
• Modicon M580 (если проект масштабный, требуется резервирование)

Популярные совместимые модули:

• BMEXBPxxxx — стойки
• BMXCRA31210 — Ethernet-адаптер с 2 портами (для кольцевого/двойного подключения)
• BMENOC0321 — коммуникационный модуль Ethernet/IP и Modbus/TCP
• BMENUA0105 — серверный модуль OPC UA

Этот контроллер по-прежнему остается одним из самых популярных в России и странах СНГ в 2024–2025 годах для средних и крупных систем автоматизации (в машиностроении, водоканалах, нефтехимии, пищевой промышленности и т. д.).
