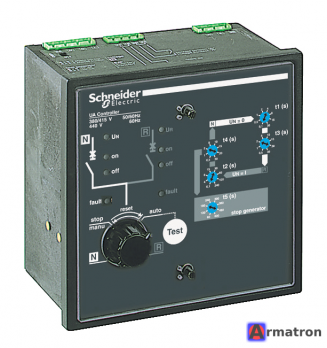

Контроллер блок UA Compact NSX 29380 Schneider Electric

Артикул 29380 от Schneider Electric относится к контроллеру типа UA (Advanced / Усовершенствованный) для систем автоматического ввода резерва (АВР).

Этот блок используется для управления переключением между основным и резервным источниками питания в низковольтных сетях на базе автоматических выключателей серии Compact NSX и Compact NS.

Ниже приведены подробные характеристики и описание:

Основные характеристики (Артикул 29380)

• Наименование: Контроллер UA (Advanced).
• Напряжение питания/контроля: 220–440 В переменного тока (50/60 Гц). По каталогу часто указывается диапазон рабочего напряжения цепей контроля: 150...600 В AC.
• Совместимость: Предназначен для использования с автоматическими выключателями:
  • Compact NSX 100...630
  • Compact NS 630b...1600
• Тип устройства: Блок автоматики для АВР (Monoblock source changeover controller).

Функционал контроллера UA

В отличие от более простой модели (контроллера BA), версия UA обладает расширенными возможностями настройки и управления:

1. Контроль параметров сети:

   • Контроль наличия напряжения на вводе (Источник 1 и Источник 2).
   • Контроль выпадения фаз.
   • Контроль чередования фаз.
   • Настройка порогов срабатывания по пониженному напряжению.

2. Управление генератором:

   • Имеет выход для команды на запуск генераторной установки (если резервный источник — генератор).

3. Регулируемые выдержки времени (Таймеры):

   • Задержка перед переключением на резерв (при пропадании основного).
   • Задержка перед возвратом на основной ввод (при восстановлении напряжения).
   • Задержка отключения генератора (охлаждение).

4. Режимы работы:

   • Работа с двумя трансформаторами (сеть-сеть).
   • Работа с трансформатором и генератором (сеть-генератор).

Комплектация системы АВР

Для сборки полноценного АВР на базе Compact NSX с использованием контроллера 29380 вам также потребуются:

1. Два автоматических выключателя (NSX).
2. Мотор-редукторы (электроприводы) для каждого автомата.
3. Плата ACP (плата управления и питания) — часто идет в комплекте с контроллером или заказывается под систему.
4. Механическая взаимная блокировка (с опорной плитой).
5. Блок электрической блокировки IVE (опционально/зависит от схемы).

Настройка

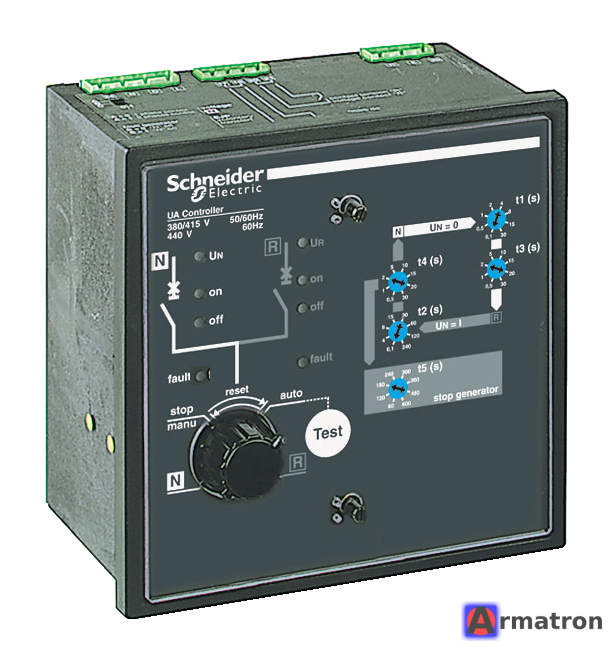

На лицевой панели контроллера UA 29380 находятся переключатели и потенциометры для настройки:

• Выбор 3-фазной или 1-фазной сети.
• Установка времени задержки (в секундах).
• Установка порогов напряжения.

Важное примечание

При заказе или проектировании убедитесь, что напряжение цепей управления (мотор-редукторов) соответствует напряжению, которое выдает контроллер, либо используйте соответствующие промежуточные реле/трансформаторы, если это предусмотрено схемой производителя.

Если вам нужна схема подключения или инструкция по эксплуатации, её можно найти на официальном сайте Schneider Electric по запросу "Compact NSX ATS UA Controller manual".
