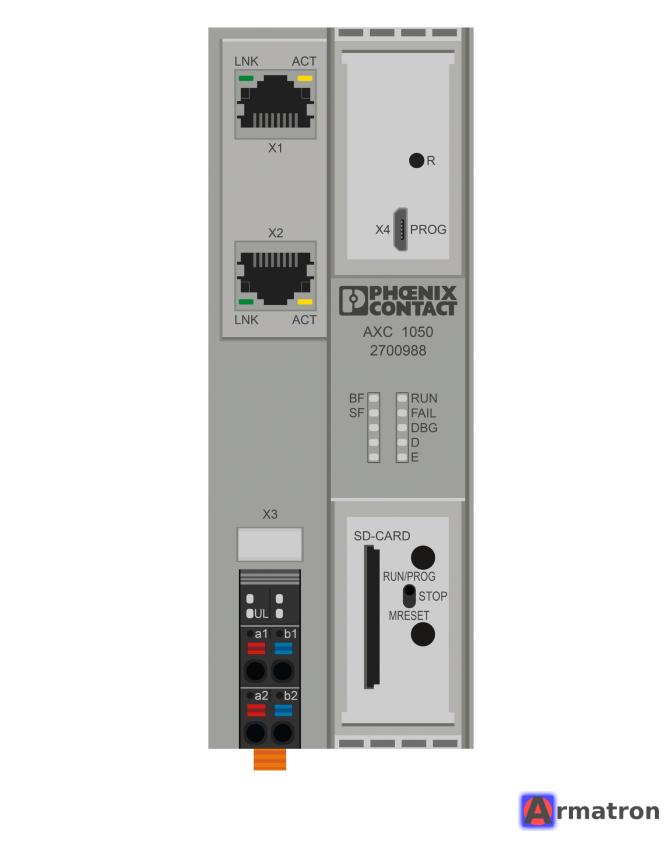

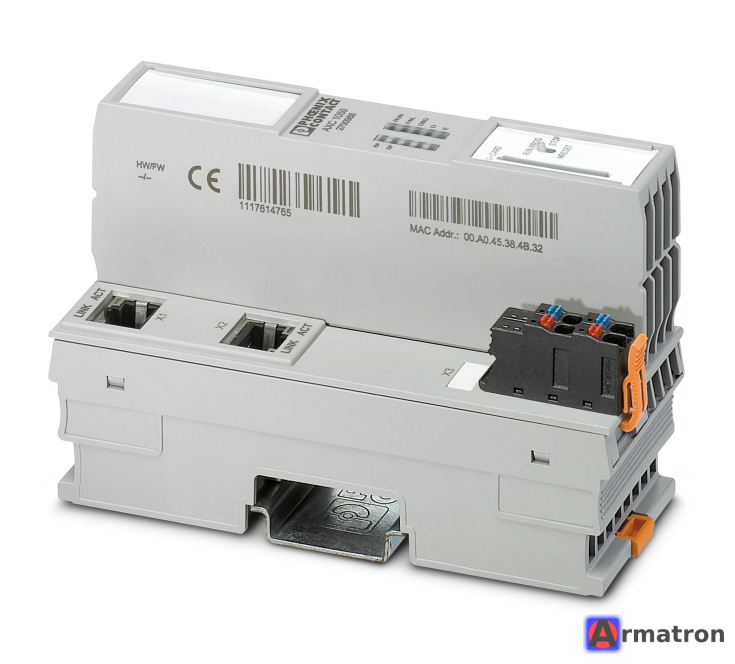

Контроллер AXC 1050 2700988 Phoenix Contact

AXC 1050 (Артикул: 2700988) — это компактный модульный контроллер от компании Phoenix Contact, относящийся к линейке Axioline F.

Ниже приведена подробная информация об устройстве, его характеристики и особенности применения.

1. Основное описание

Контроллер AXC 1050 предназначен для управления системами автоматизации средней сложности. Он устанавливается непосредственно на модули ввода-вывода серии Axioline F, обеспечивая очень высокую скорость передачи данных по внутренней шине.

2. Ключевые технические характеристики

• Процессор: Altera Nios II, 100 МГц.
• Интерфейсы:
  • Ethernet: 2 порта RJ45 (встроенный коммутатор), 10/100 Мбит/с.
  • USB: Micro USB (для программирования и диагностики).
  • Локальная шина: Axioline F (подключение модулей сбоку без проводов).
• Протоколы:
  • PROFINET (Controller и Device).
  • Modbus/TCP (Client и Server).
  • TCP/IP, UDP, FTP, HTTP, SMTP, NTP.
• Память:
  • Память программ: 2 Мбайт.
  • Память данных: 2 Мбайт.
  • NVRAM: 48 кбайт.
• Питание: 24 В DC.
• Скорость шины: Очень высокая, синхронизация с циклом контроллера (время обновления ввода-вывода в микросекундах).

3. Программное обеспечение

Для программирования данного контроллера используется классическая среда разработки Phoenix Contact (стандарт МЭК 61131-3):

1. PC Worx (полная версия, платная лицензия).
2. PC Worx Express (бесплатная упрощенная версия, подходит для небольших проектов с этим контроллером).

Важно: Этот контроллер НЕ программируется в среде PLCnext Engineer. Это устройство "классического" поколения.

4. Преимущества

• Быстродействие: Благодаря технологии Axioline, это один из самых быстрых контроллеров в своем классе по скорости опроса модулей ввода-вывода.
• Встроенный ИБП (UPS): Поддерживает прямое подключение и управление ИБП серии QUINT UPS-IQ (информация о состоянии батареи доступна в программе).
• Устойчивость: Работает в расширенном температурном диапазоне (обычно от -25 °C до +60 °C).

5. Статус жизненного цикла и рекомендации

На данный момент компания Phoenix Contact активно продвигает платформу PLCnext Technology (например, контроллеры AXC F 2152 или AXC F 1152).

• Для ремонта и расширения: Если у вас уже стоит AXC 1050 и он вышел из строя, или нужно расширить существующую систему на PC Worx, покупка 2700988 оправдана.
• Для новых проектов: Рекомендуется рассмотреть переход на AXC F 2152 (PLCnext). Они имеют схожий форм-фактор, но гораздо более мощные возможности (Linux на борту, программирование на C++, Python, Node-RED, поддержка облачных сервисов).

Где найти документацию?

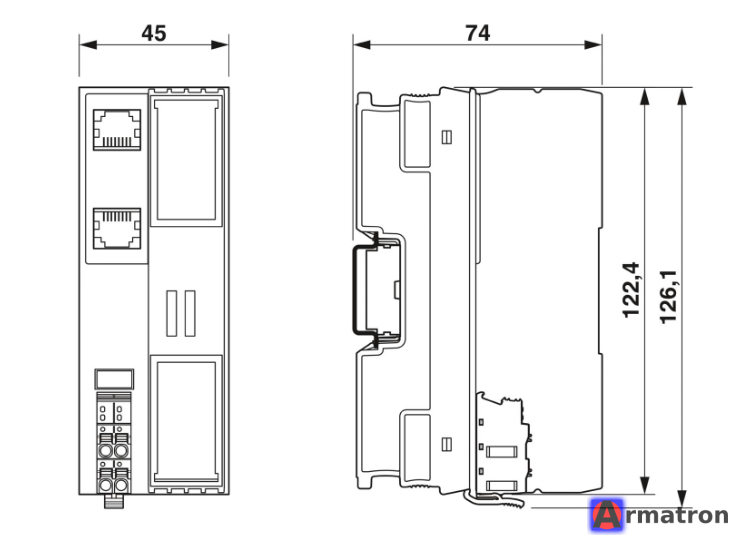

Вы можете скачать даташит, чертежи, прошивку и ПО на официальном сайте Phoenix Contact, введя в поиск артикул 2700988.

Если у вас есть конкретный вопрос по подключению, программированию или ошибке (диагностике) этого контроллера, напишите, я постараюсь помочь.
