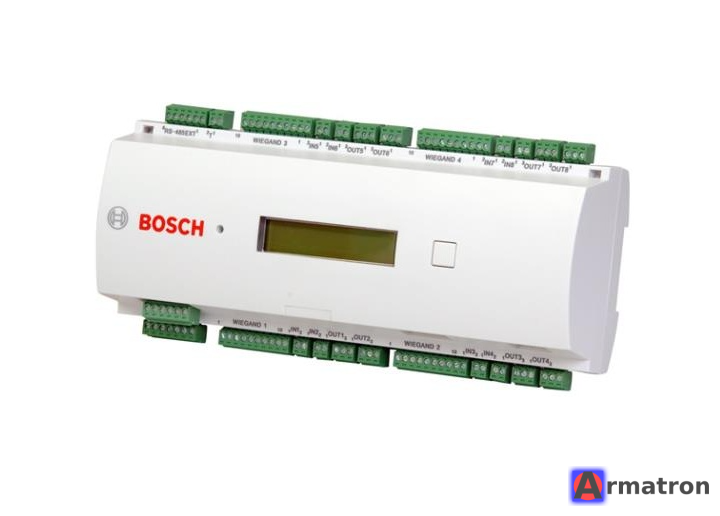

Контроллер APC-AMC2-4R4CF Bosch

Bosch APC-AMC2-4R4CF (чаще упоминаемый как AMC2 4R4) — это интеллектуальный модульный контроллер доступа (Access Modular Controller), производимый компанией Bosch Security Systems. Он является ключевым компонентом в системах контроля и управления доступом (СКУД) Bosch, таких как AMS (Access Management System) или BIS (Building Integration System).

Ниже приведено подробное описание устройства, его характеристики и возможности.

Основное назначение

Контроллер управляет группой от 1 до 4 точек доступа (дверей, турникетов, шлагбаумов). Он принимает решения о предоставлении или запрете доступа на основе прав пользователя, даже если связь с центральным сервером потеряна (автономный режим).

Технические характеристики

1. Подключение считывателей:

   • Поддерживает до 4 считывателей.
   • Интерфейсы считывателей: Wiegand (26-37 бит и др.), RS-485 (протокол OSDP для защищенной связи), или Magstripe.
   • Питание для считывателей выдается непосредственно контроллером.

2. Входы и выходы (Интерфейсы):

   • 8 аналоговых входов: Для подключения датчиков (герконы/датчики открытия двери, кнопки выхода, датчики взлома и т.д.). Контроллер отслеживает состояния: обрыв, короткое замыкание, нормально, тревога.
   • 4 релейных выхода (силовые): Для управления электромагнитными или электромеханическими замками (сухие контакты или под напряжением).
   • 4 релейных выхода (сигнальные): Для подключения сирен, ламп или передачи сигналов в другие системы.

3. Память и Связь (Суффикс "CF"):

   • Ethernet 10/100/1G: Основной канал связи с сервером управления.
   • RS-485: Для подключения модулей расширения (AMC2-8IOE, AMC2-16IOE) или считывателей.
   • Compact Flash (CF): Модель с индексом CF указывает на наличие слота (или предустановленной карты) Compact Flash. Это позволяет хранить огромную базу данных карт (до 2 000 000 пользователей) и буфер событий, обеспечивая полную автономность при обрыве сети.

4. Питание:

   • Входное напряжение: 10–30 В постоянного тока (DC).
   • Монтаж: Обычно устанавливается на DIN-рейку.

Функциональные возможности

• Автономность: При потере связи с сервером контроллер продолжает работать, используя загруженную в память базу данных. После восстановления связи журнал событий автоматически передается на сервер.
• Anti-Passback (Запрет повторного прохода): Контроль последовательности прохода (вход-выход) для предотвращения передачи карты другому лицу.
• Шлюзовой режим: Логика управления тамбур-шлюзами (вторая дверь не откроется, пока не закроется первая).
• Шифрование: Поддержка шифрования данных (AES) при связи с сервером и считывателями (при использовании OSDP).

Совместимость с ПО

Этот контроллер работает под управлением следующих программных комплексов Bosch:

• AMS (Access Management System) — современная система СКУД от Bosch.
• BIS-ACE (Building Integration System - Access Engine) — для крупных интегрированных объектов.
• APE (Access Professional Edition) — устаревшая версия ПО (legacy).

Типовая схема подключения

1. Контроллер подключается к локальной сети (LAN).
2. К контроллеру подключаются до 4 считывателей карт.
3. Подключаются замки дверей и кнопки выхода.
4. Настраивается через программное обеспечение Bosch (Configuration Manager или интерфейс AMS).
