Общая информация
Тип расширенного изделия:A63-30-00 220-230V 50Hz / 230-240V 60Hz
Идентификационный номер изделия:1SBL371001R8000
Европейский товарный код (EAN):3471522087805

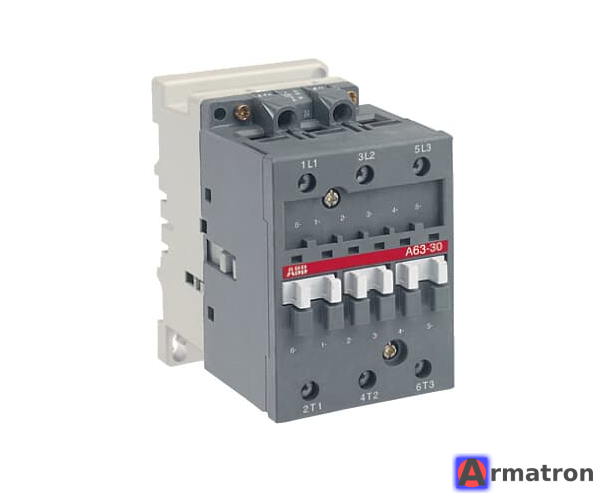

Описание в каталоге:A63-30-00 220-230V 50Hz / 230-240V 60Hz Contactor
Контакторы A63 в основном используются для управления трехфазными двигателями и, как правило, для управления силовыми цепями до 690 В переменного тока / 1000 В переменного тока или 220 В постоянного тока. Контакторы также могут использоваться для многих других применений, таких как изоляция, переключение конденсаторов, освещение. Одноярусные 3-полюсные контакторы серии A... имеют блочную конструкцию. - Главные полюса и вспомогательные контактные блоки: 3 основных полюса, передние и боковые дополнительные вспомогательные контактные блоки - Цепь управления: работающая на переменном токе с ламинированной магнитной цепью - Аксессуары: доступен широкий ассортимент аксессуаров.
Стандарты:Devices complying with international standards IEC 947-1 / 947-4-1, and European standards EN 60 947-1 / 60 947-4-1. Electromagnetic compatibility (EMC) acc. to amendment A11 to IEC 947-1, EN 60 947-1 and amendment 2 to IEC 947-4-1
Номинальное рабочее напряжение:Главная цепь 1000 V
Условный тепловой ток на открытом воздухе (Ith):согласно МЭК 60947-4-1, разомкнутые контакторы q=40°C 125 A
Номинальный рабочий ток, АС-1 (Ie):(690 В) 40°C 115 A
(690 В) 55°C 95 A
(690 В) 70°C 80 A
Номинальный рабочий ток, АС-3 (Ie):(415 В) 55°C 65 A
(440 В) 55°C 65 A
(500 В) 55°C 55 A
(690 В) 55°C 43 A
(1000 В) 55°C 25 A
(380/400 В) 55°C 65 A
(220/230/240 В) 55°C 65
Номинальная рабочая мощность, AC-3 (Pe):(415 В) 37 kW
(440 В) 37 kW
(500 В) 37 kW
(690 В) 37 kW
(1000В) 33 kW
(380 / 400 В) 30 kW
(220 / 230 / 240 В) 18.5 kW
Номинальная рабочая мощность, AC-6b (Pe):(230 / 240 В, 40°C, 50 / 60 Гц) 25 kvar
(230 / 240 В, 55°C, 50 / 60 Гц) 25 kvar
(230 / 240 В, 70°C, 50 / 60 Гц) 23 kvar
(400 / 415 В, 40°C, 50 / 60 Гц) 43 kvar
(400 / 415 В, 70°C, 50 / 60 Гц) 39 kvar
(400 / 415 В, 55°C, 50 / 60 Гц) 43 kvar
(440 В, 40°C, 50 / 60 Гц) 47 kvar
(440 В, 55°C, 50 / 60 Гц) 47 kvar
(440 В, 70°C, 50 / 60 Гц) 42.5 kvar
(500 / 550 В, 40°C, 50 / 60 Гц) 54 kvar
(500 / 550 В, 55°C, 50 / 60 Гц) 54 kvar
(500 / 550 В, 70°C, 50 / 60 Гц) 48.5 kvar
(690 В, 40°C, 50 / 60 Гц) 74 kvar
(690 В, 55°C, 50 / 60 Гц) 74 kvar
(690 В, 70°C, 50 / 60 Гц) 67 kvar
Номинальная отключающая способность AC-3 согласно МЭК 60947-4-1:8 x Ie AC-3
Номинальная включающая способность AC-3 согласно МЭК 60947-4-1:10 x Ie AC-3
Устройства защиты от короткого замыкания:плавкие предохранители типа gG 125 A
Максимальная отключающая способность:cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 440 В 1300 A
cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 690 В 630 A
Максимальная частота переключения:(AC-1) 600 циклов в час
(AC-2 / AC-4) 150 циклов в час
(AC-3) 600 циклов в час
Номинальное напряжение изоляции (Ui):согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 1000 V
согласно стандарту UL/CSA 600 V
Номинальное выдерживаемое импульсное напряжение (Uimp):8 kV
Максимальная механическая частота переключения:3600 циклов в час
Номинальное напряжение цепи управления (Uc):Uc при 50 Гц 220 ... 230 V
Uc при 60 Гц 230 ... 240 V
Потребление катушки:Средний параметр удержания, 50/60 Гц 18 V·A
Среднее значение на втягивании 50 Гц 190 V·A
Среднее значение на втягивании 60 Гц 180 V·A
Время срабатывания:Между отключением питания катушки и размыканием НО контакта 4 ... 11 ms
Между отключением питания катушки и замыканием НО контакта 8 ... 27 ms
Монтаж на DIN-рейке:Монтажная рейка 35 x 15 мм
TH75-25 (75 x 25 mm Mounting Rail) acc. to IEC 60715
Монтаж при помощи болтов (не входят в объем поставки):2 x M6 screws placed diagonally
Сечение подключаемого кабеля-главная цепь:Гибкий с концевой разделкой кабеля 6 ... 16 mm²
Жесткий кабель 6 ... 25 mm²
Сечение подключаемого кабеля-вспомогательная цепь:Гибкий с концевой разделкой кабеля 0.75 ... 2.5 mm²
Жесткий кабель 1 ... 4 mm²
Степень защиты:согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20
согласно МЭК 60529, МЭК 60947-1, ЕН 60529 основные клеммы IP10
Клеммы (доставляются в разомкнутом положении) Главные полюсы:M 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector
Тип клемм:Клеммы с винтовым зажимом
Technical UL/CSA
General Use Rating UL/CSA:(600 V AC) 90 A
Номинальная мощность в л.с.:(200 ... 208 V AC) Three Phase 20 hp
(220 ... 240 V AC) Three Phase 25 hp
(440 ... 480 V AC) Three Phase 60 hp
(550 ... 600 V AC) Three Phase 75 hp
Environmental
Температура окружающей среды:Вблизи контактора с тепловым реле перегрузки -25 ... 55 °C
Вблизи контактора без теплового реле перегрузки (0.85 - 1.1 Uc) -40 ... 55 °C
Вблизи на контактора без теплового реле перегрузки (Uc) -40 ... 70 °C
Вблизи контактора при хранении -60 ... +80 °C
Устойчивость к воздействию климатических факторов:acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II
Maксимально допустимая рабочая высота:Without Derating 3000 m
Ударопрочность согласно МЭК 60068-2-27:замкнут, направление удара: B1 10 g
Размкнут, направление удара: B1 5 g
Направление удара: A 20 g
Направление удара: B2 15 g
Направление удара: C1 20 g
Направление удара: C2 20 g
Правила ограничения содержания вредных веществ. RoHS статус:Following EU Directive 2011/65/EU
Certificates and Declarations (Document Number)
Сертификат BV:BV_2634H07559E0
Сертификат СВ:CB_CN45324
Сертификат ССС:CCC_2018010304129267
CCC_2008010309289461
CQC Certificate:CQC2018010304129267
CQC2008010309289461
Сертификат CSA:CSA_1033838_LR056745
Declaration of Conformity - CCC:2020980304001622
2020980304001226
Декларация о соответствии - CE:1SBD250801U1000
Declaration of Conformity - UKCA:1SBD250818U1000
Сертификат DNV:DNV-GL_TAE00000TX
DNV GL Certificate:DNV-GL_TAE00000TX
EAC Certificate:EAC_RU C-FR ME77 B03599
Экологическая информация:1SBD250009E1003
Инструкции и руководства:FPTC407700P0003
Сертификат LR:LRS_9830011E4
Сертификат RINA:RINA_ELE172319XG001
Сертификат RMRS:RMRS_0507015250
Правила ограничения содержания вредных веществ.RoHS информация:1SBD250801U1000
Сертификат UL:UL_20120830-E312527-10-1
Карта UL-листинга:UL_E312527
