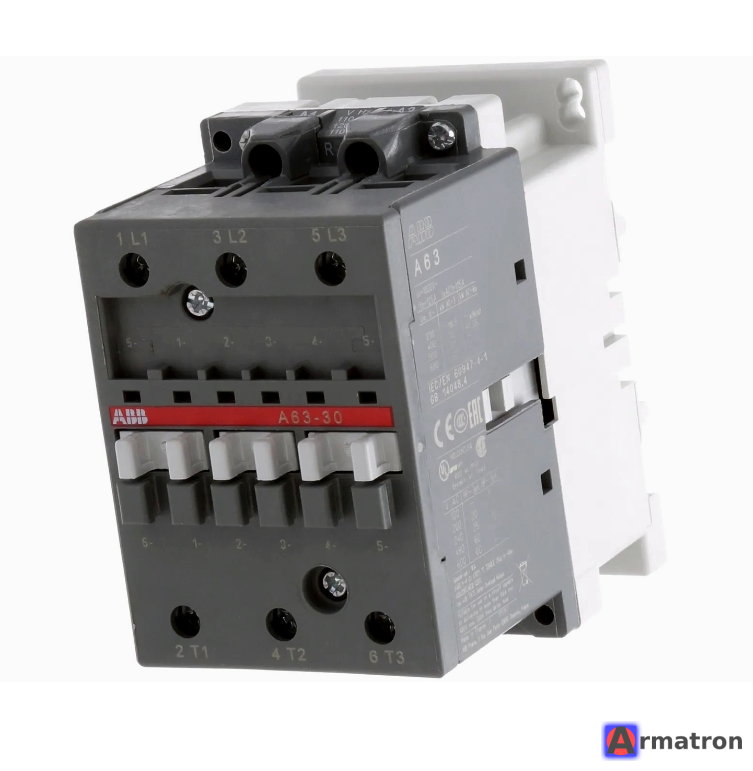

Идентификационный номер изделия:1SBL371001R8000
Европейский товарный код (EAN):3471522087805
Температура окружающего воздуха:
Вблизи контактора для хранения -60 ... +80 ° C
Вблизи контактора без теплового реле O / L (0,85 ... 1,1 Uc) -40 ... +55 ° C
Вблизи контактора с термореле O / L -25 ... +55 ° C
Вблизи контактора без теплового реле O / L (Uc) -40 ... +70 ° C
Климатическая стойкость:соотв. согласно IEC 60068-2-30 и 60068-2-11 - UTE C 63-100, спецификация II
Максимальная допустимая рабочая высота:3000 м
Устойчивость к ударам в соотв. согласно IEC 60068-2-27:Направление удара: A 20 K40 Направление удара: B2 15 K40 Направление удара: C1 20 K40 Направление удара: C2 20 K40 закрыто, направление удара: B1 10 K40 открыто, направление удара: B1 5 K40
Статус RoHS:В соответствии с Директивой ЕС 2011/65 / ЕС Технический Количество основных контактов NO:3
Количество главных контактов NC:0
Количество дополнительных контактов NO:0
Количество вспомогательных контактов NC:0
Стандарты:Устройства, соответствующие международным стандартам IEC 947-1 / 947-4-1 и европейским стандартам EN 60 947-1 / 60 947-4-1.
Электромагнитная совместимость (EMC) в соотв. с поправкой A11 к IEC 947-1, EN 60 947-1 и поправкой 2 к IEC 947-4-1
Номинальное рабочее напряжение:
Главная цепь 1000 В
Условный тепловой ток на открытом воздухе (I th ):соотв. в соответствии с IEC 60947-4-1, разомкнутые контакторы q = 40 ° C 125 A
Номинальный рабочий ток, AC-1 (I e ):(690 В) 40 ° C 115 A (690 В) 55 ° C 95 A (690 В) 70 ° C 80 A
Номинальный рабочий ток AC-3 (I e ):(1000 В) 55 ° C 25 A (220/230/240 В) 55 ° C 65 A (380/400 В) 55 ° C 65 A (415 В) 55 ° C 65 A (440 В) 55 ° C 65 A (500 В) 55 ° C 55 A (690 В) 55 ° C 43 A
Номинальная рабочая мощность AC-3 (P e ):(220/230/240 В) 18,5 кВт (380/400 В) 30 кВт (415 В) 37 кВт (440 В) 37 кВт (500 В) 37 кВт (690 В) 37 кВт
Номинальная рабочая мощность AC-6b (P e ):(230/240 В) 40 ° C, 50/60 Гц 25 квар (230/240 В) 55 ° C, 50/60 Гц 25 квар (230/240 В) 70 ° C, 50/60 Гц 23 квар (400 / 415 В) 40 ° C, 50/60 Гц 43 квар (400/415 В) 70 ° C, 50/60 Гц 39 квар (400/415 В) 55 ° C, 50/60 Гц 43 квар (440 В) 40 ° C, 50/60 Гц 47 квар (440 В) 55 ° C, 50/60 Гц 47 квар (440 В) 70 ° C, 50/60 Гц 42,5 квар (500/550 В), 40 ° C, 50 / 60 Гц 54 квар (500/550 В) 55 ° C, 50/60 Гц 54 квар (500/550 В) 70 ° C, 50/60 Гц 48,5 квар (690 В) 40 ° C, 50/60 Гц 74 квар (690 В) 55 ° C, 50/60 Гц 74 квар (690 В) 70 ° C, 50/60 Гц 67 квар
Номинальная отключающая способность AC-3 в соотв. согласно IEC 60947-4-1:8 x Ie AC-3
Номинальная включающая способность AC-3 в соотв. согласно IEC 60947-4-1:10 х Ие АС-3
Устройства защиты от короткого замыкания:Предохранители типа gG 125 A
Максимальная отключающая способность:cos phi = 0,45 (cos phi = 0,35 для Ie> 100 A) при 440 В 1300 A cos phi = 0,45 (cos phi = 0,35 для Ie> 100 A) при 690 V 630 A
Максимальная частота электрического переключения:AC-1 600 циклов в час AC-2 / AC-4 150 циклов в час AC-3 600 циклов в час
Номинальное напряжение изоляции (U i ):соотв. согласно UL / CSA 600 В в соотв. согласно IEC 60947-4-1 и VDE 0110 (Gr. C) 1000 В
Номинальное выдерживаемое импульсное напряжение (U имп ):8 кВ
Максимальная частота механического переключения:3600 циклов в час
Номинальное напряжение цепи управления (U c ):50 Гц 220 ... 230 В 60 Гц 230 ... 240 В
Расход катушки:Среднее значение удержания 50/60 Гц 18 5,5 В ·
Среднее значение срабатывания 50 Гц 190 В ·
Среднее значение срабатывания 60 Гц 180 В · A
Время работы:Между обесточиванием катушки и размыканием замыкающего контакта 4 ... 11 мс
Между подачей питания на катушку и замыканием замыкающего контакта 8 ... 27 мс
Соединительная способность главной цепи:Гибкий с кабельным наконечником 6 ... 16 м² Жесткий кабель 6 ... 25 м²
Присоединительная емкость вспомогательного контура:Гибкий с кабельным наконечником 0,75 ... 2,5 мм² Жесткий кабель 1 ... 4 м²
Степень защиты:соотв. согласно IEC 60529, IEC 60947-1, EN 60529
Зажимы для катушек IP20
Соединительные клеммы (поставляются в разомкнутом состоянии)
Основные полюса:M 6 (+, -) позидрив 2 винта с коннектором 1x (13 x 10 мм)
Тип терминала:Винтовые клеммы
Размеры
Чистая ширина продукта:70 мм
Глубина / длина продукта:108 мм
Чистая высота продукта:110 мм
Вес нетто продукта:1,16 кг
