Код EAN : 3389110089479
Основные характеристики
Серия Harmony XB5 Harmony XB4 Т

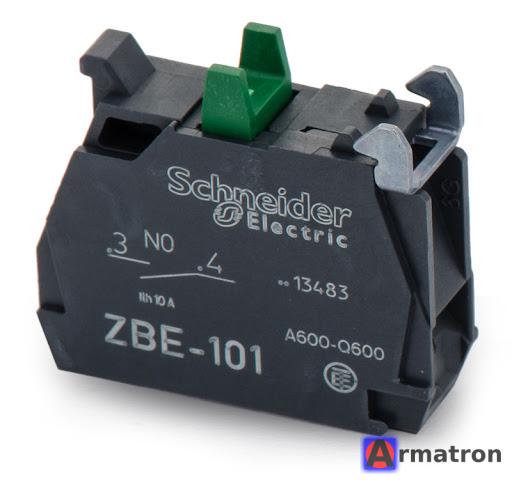

ип продукта Блок контактов
Краткое название устройства ZBE
Степень защиты IP IP20 в соответствии с МЭК 60529
Работа контактов Медленное размыкание
Тип блока контактов Одиночный
Использование контактов Стандартный контакт
Соединения – клеммы Винтовой зажим, = 1 x 0,22 мм² Без наконечника в соответствии с EN 60947-1
Дополнительные характеристики
Вес нетто 0,011 кг
Тип контактов 1 Н.О.
Прямое размыкание Без
Рабочий ход 2,6 мм(Н.О. изменение коммутационного состояния) 4,3 мм (полный ход)
Рабочая сила 2,3 Н Н.О. изменение коммутационного состояния
Механическая износостойкость 10000000 циклы
Момент затяжки 0,8…1,2 Н·м в соответствии с EN 60947-1
Форма головки винта Пересечение совместим с Pozidriv No 1 отвертка
Перфорированный совместим с Ø 4 мм отвертка Перфорированный совместим с Ø 5.5 мм отвертка
Материал контактов Серебряный сплав (Ag/Ni)
Защита от короткого замыкания 10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1 [Ith] условный тепловой ток на открытом воздухе 10 А в соответствии с EN/IEC 60947-5-1 [Ui] номинальное напряжение изоляции 600 В (степень загрязнения 3) в соответствии с EN 60947-1 [Up] номинальное импульсное выдерживаемое на 6 кВ в соответствии с EN 60947-1 [Ie] номинальный рабочий ток 3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 Отказ от ответственности: Данный документ не отменяет необходимости определения пригодности этих продуктов для конкретных задач и их надежности в этих областях применения и не может служить для такого определения. 24.12.2021 1 0,1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0,27 А в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0,55 А в 125 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 1,2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 Электрическая износостойкость 1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, AC-15, 3 А в 120 В AC 50/60Hz, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, AC-15, 4 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, DC-13, 0,2 А в 110 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, DC-13, 0,5 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С Монтаж блока Монтаж на передней панели Код состава электрической части C1 (количество <= 9) C2 (количество <= 7) C3 (количество <= 6) C4 (количество <= 4) C5 (количество <= 5) C6 (количество <= 3) C7 (количество <= 4) C8 (количество <= 2) C9 (количество <= 3) C12 (количество <= 6) M1 (количество <= 6) M2 (количество <= 4) M3 (количество <= 4) M5 (количество <= 2) M6 (количество <= 2) M7 (количество <= 6) M8 (количество <= 4) M9 (количество <= 2) SF1 (количество <= 3) SF2 (количество <= 2) MF1 (количество <= 2) MF2 (количество <= 2) C10 (количество <= 2) M4 (количество <= 2) C13 (количество <= 1) Комплектация изделия Основной элемент Условия эксплуатации Защитное исполнение TH Температура окружающей среды при хранении -40…70 °C Температура окружающей среды -40…70 °C Стандарты CSA C22.2 № 14 EN/IEC 60947-5-1 UL 508 EN/МЭК 60947-1 JIS C8201-5-1 EN/IEC 60947-5-4 JIS C8201-1 Сертификаты CCC UL DNV GL ГОСТ LROS (Lloyds register of shipping) BV CSA Виброустойчивость 5 gn (частота= 2…500 Гц) в соответствии с IEC 60068-2-6 Ударопрочность 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
