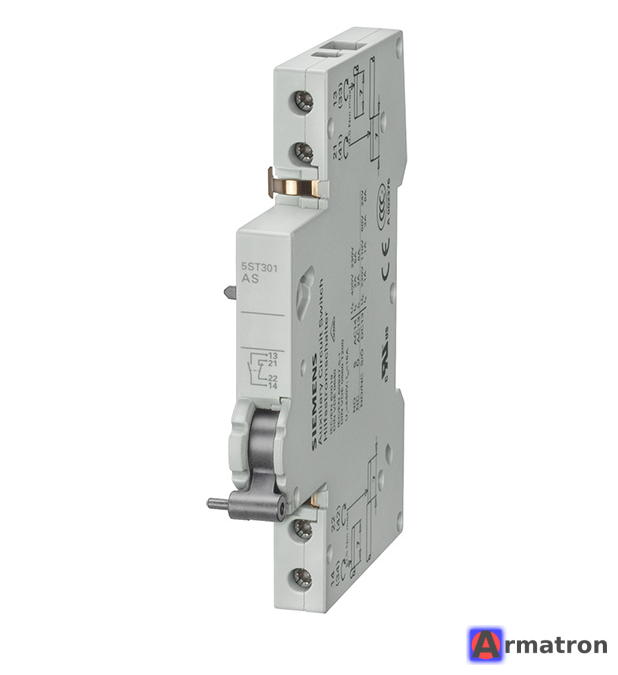

Siemens 5ST3012 — это блок дополнительных контактов (блок-контакт) для модульного оборудования Siemens серии SENTRON.
Вот подробные технические характеристики и описание:
Основные характеристики
- Тип устройства: Блок-контакт (Auxiliary switch / AS).
- Конфигурация контактов: 2 Н.О. (2 Нормально Открытых / 2 NO — Normally Open). Это означает, что контакты замыкаются, когда включается автомат.
- Ширина: 0,5 модульной единицы (9 мм).
- Монтаж: Устанавливается на DIN-рейку и пристегивается с левой стороны к основному защитному устройству (автомату или УЗО).
- Артикул: 5ST3 012
Электрические параметры
-
Номинальный ток (In):
- 10 А (обычный тепловой ток на открытом воздухе).
- Примерно 6 А при 230 В (AC-15).
- Около 1 А при 60 В (DC-13).
- Номинальное напряжение: 230 В / 400 В переменного тока; также работает с постоянным током (DC).
- Сечение подключаемых проводов: 0.5 ... 2.5 мм².
- Момент затяжки клемм: 0.5 Н·м.
Назначение
Этот блок служит для дистанционной сигнализации состояния автоматического выключателя.
- Он механически связан с рычагом основного автомата.
- Если автомат включен (рычаг вверх) -> контакты 5ST3012 замкнуты.
- Если автомат выключен вручную или сработал от перегрузки/КЗ (рычаг вниз) -> контакты 5ST3012 разомкнуты.
Важно: Не путать с сигнальным контактом срабатывания (FC/Fault Signal), который переключается только при аварийном срабатывании. 5ST3012 показывает именно положение рычага (Вкл/Выкл).
Совместимость
Блок 5ST3012 подходит для широкого спектра модульного оборудования Siemens, включая:
- Автоматические выключатели: 5SY, 5SP4, 5SL, 5SJ, 5TE8
- Устройства защитного отключения (УЗО) и дифавтоматы: 5SU1, 5SV (некоторые модели)
- Выключатели нагрузки: 5TL1
Схема подключения
Так как это контакты типа 2 NO, у устройства обычно есть клеммы с маркировкой:
- 13 — 14 (первый контакт)
- 23 — 24 (второй контакт)
Примечание: Для установки блока не требуются дополнительные инструменты, он фиксируется на корпусе автомата с помощью пластиковых защелок и штифтов.
- Производитель Siemens
