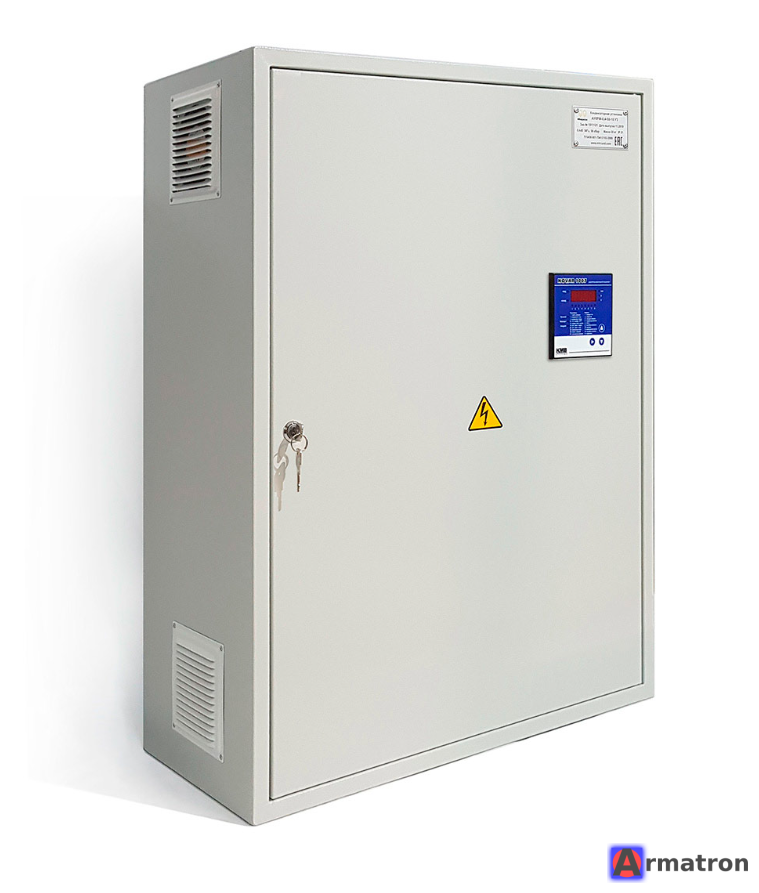

УКМ-58 0,4-75-15 У3 — это автоматическая конденсаторная установка (АКУ) низкого напряжения, предназначенная для компенсации реактивной мощности в промышленных и бытовых электросетях.
Ниже приведена подробная расшифровка маркировки и технические характеристики.
Расшифровка маркировки
- У УКМ:становка Конденсаторная Модульная (иногда «М» расшифровывают как Модернизированная).
- 58: Номер серии разработки (конструктивное исполнение шкафа).
- 0.4: Номинальное напряжение 0,4 кВ (или 380/400
- 75: Номинальная реактивная мощность установки — 75 кВАр.
- 15: Шаг регулирования (мощность минимальной ступени) — 15 кВАр.
-
У3: Климатическое исполнение
- У — для умеренного климата.
- 3 — эксплуатация в закрытых помещениях с естественной вентиляцией (без искусственного регулирования климатических условий), где колебания температуры и влажности значительно меньше, чем на открытом воздухе.
Логика работы и состав ступеней
Исходя из маркировки, установка имеет общую мощность 75 кВАр и шаг 15 кВАр. Это означает, что установка состоит из:
- Количество ступеней: 5 (так как 75 / 15 = 5).
- Конфигурация: 5 конденсаторов (или групп) по 15 кВАр каждый.
Примечание: в некоторых случаях производители могут использовать комбинацию ступеней (например, 15 + 30 + 30), но шаг регулирования все равно будет составлять 15 кВАр.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 380 / 400 В |
| Частота сети | 50 Гц |
| Мощность установки (Q) | 75 кВАр |
| Минимальная ступень | 15 кВАр |
| Тип регулирования | Автоматическое (ступенчатое) |
| Степень защиты оболочки | Обычно IP31 (иногда IP21 или IP54 по запросу) |
| Ввод кабеля | Снизу или сверху (в зависимости от корпуса) |
| Температурный режим | от -40 °C до +40 °C (для У3) |
Комплектация (что внутри)
- Корпус (шкаф): Металлический, обычно напольного или навесного исполнения.
- Регулятор реактивной мощности (контроллер): Микропроцессорный блок, который измеряет параметры сети (cos φ) и подает команды на включение/отключение ступеней.
- Косинусные конденсаторы: «Банки», накапливающие энергию. Обычно трехфазные, сухие или маслонаполненные.
- Контакторы: Специализированные пускатели с токоограничивающими резисторами (для гашения пусковых токов при включении конденсаторов).
-
Защита:
- Вводной рубильник или автоматический выключатель.
- Предохранители на каждой ступени (или автоматы защиты).
- Система вентиляции: принудительная (вентилятор) или естественная (решетки) для отвода тепла от конденсаторов.
Назначение и экономический эффект
Установка УКМ-58 0,4-75-15 У3 применяется на предприятиях, в цехах или торговых центрах для:
- Повышение cos φ (косинуса фи): Снижает оплату за реактивную энергию (если она тарифицируется).
- Разгрузка трансформаторов: Позволяет подключить дополнительную полезную нагрузку без замены трансформатора.
- Снижение потерь: Уменьшает нагрев кабелей и потери электроэнергии в линии.
- Стабилизация напряжения: Уменьшает просадки напряжения при запуске мощных двигателей.
Как заказать или выбрать
Если вы планируете закупку, обратите внимание, что УКМ-58 производят многие электротехнические заводы. При заказе важно уточнить:
- Требуемая IP- степень защиты корпуса (пыле- и влагозащита).
- Наличие вводного автомата (иногда его устанавливают отдельно в ГРЩ).
- Бренд комплектующих (бюджетные китайские/российские или премиальные Schneider/Epcos/ABB) — это сильно влияет на цену и ресурс работы.
