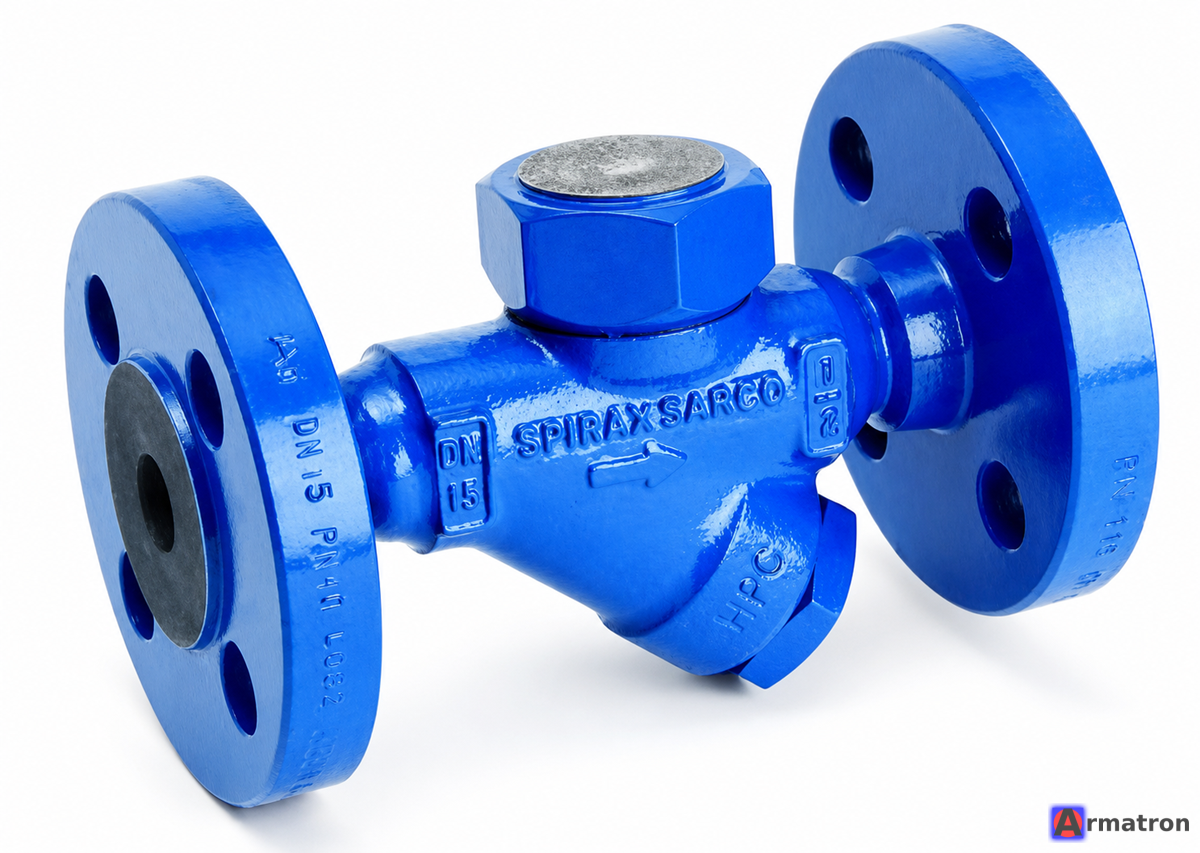

Конденсатоотводчик термодинамический TD32F DN15 PN40 Spirax Sarco

Spirax Sarco TD32F — это высококачественный термодинамический конденсатоотводчик с фланцевым соединением, предназначенный для удаления конденсата из паровых систем. Линейка TD32 является одной из самых популярных и надежных в мире благодаря своей простоте и долговечности.

Ниже приведено подробное описание характеристик, принципа работы и преимуществ модели TD32F DN15 PN40.

Основные характеристики

• Тип: термодинамический (дисковый).
• Модель: TD32F (буква «F» означает фланцевое исполнение — Flanged).
• Номинальный диаметр (DN): 15 мм.
• Номинальное давление (PN): 40 бар (4.0 МПа).
• Максимальное рабочее давление (PMO): 32 бар изб.
• Максимальная рабочая температура (TMO): 400°C.
• Материал корпуса: Нержавеющая сталь (обычно ASTM A743 Gr CA40).
• Встроенный фильтр: Да (защищает механизм от грязи и окалины).

Принцип работы

Работа конденсатоотводчика TD32F основана на разнице скоростей движения пара и конденсата:

1. При запуске: Давление холодного конденсата поднимает диск, и конденсат свободно отводится.
2. При поступлении горячего конденсата: Часть его превращается в пар вторичного вскипания. Высокая скорость пара под диском создает зону низкого давления (эффект Бернулли), а над диском скапливается пар, который прижимает диск к седлу.
3. Закрытие: конденсатоотводчик закрыт, пар остается в системе.
4. Повторение цикла: как только пар над диском конденсируется (из-за потерь тепла через крышку), давление падает, диск снова поднимается, пропуская новую порцию конденсата.

Преимущества модели TD32F

1. Надежность: Единственная подвижная деталь — диск из нержавеющей стали.
2. Устойчивость: Не боится гидроударов, вибраций и перегрева.
3. Встроенный фильтр: Легко очищается, предотвращает поломку диска из-за мусора в трубах.
4. Компактность: Небольшой размер при высокой пропускной способности.
5. Ремонтопригодность: Диск и седло можно заменить, не снимая корпус с трубопровода (хотя в серии TD32 седло часто является частью корпуса, оно подвергается прецизионной обработке).
6. Работа с противодавлением: Может работать при противодавлении до 80% от давления на входе (хотя для стабильной работы рекомендуется не превышать 50%).

Применение

• Дренаж паровых магистралей (паропроводов).
• Спутники обогрева (трейсинг).
• Небольшие теплообменники.
• Гладильное и прачечное оборудование.

Особенности монтажа и эксплуатации

• Положение: Рекомендуется устанавливать на горизонтальных участках диском вверх. Это обеспечивает минимальный износ и четкую работу. Возможна установка на вертикальных участках, но это может привести к более частому срабатыванию.
• Утепление: Не рекомендуется плотно изолировать крышку конденсатоотводчика (или использовать специальный изоляционный колпачок), так как для его закрытия/открытия необходима естественная конденсация пара над диском.
• Противодействие давлению: Важно следить за тем, чтобы давление в линии возврата конденсата не было слишком высоким по сравнению с давлением на входе.

Маркировка Spirax Sarco

Если на корпусе указано TD32FA, это версия с антивоздушным диском (предотвращает образование воздушных пробок при запуске). Стандартная модель TD32F — это базовая надежная «рабочая лошадка».
