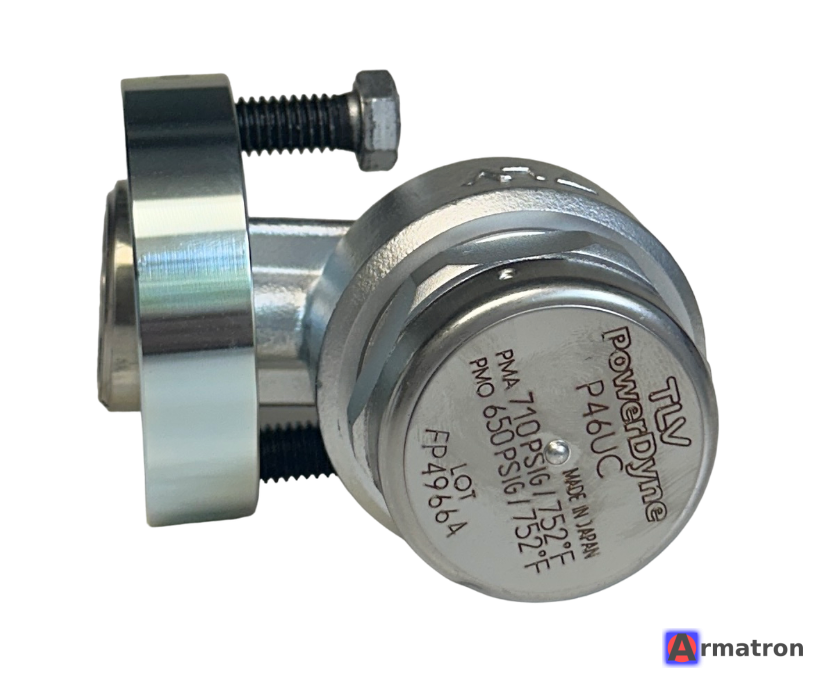

Конденсатоотводчик термодинамический P46UC CF8 TLV

Конденсатоотводчик TLV P46UC — это высококачественный термодинамический конденсатоотводчик дискового типа, разработанный японской компанией TLV. Серия «P» (PowerDyne) известна своей долговечностью, а индекс «UC» указывает на совместимость с универсальными коннекторами (Universal Connector).

Ниже приведен подробный обзор характеристик, особенностей и преимуществ этой модели.

1. Основное назначение

P46UC предназначен для удаления конденсата из паровых магистралей, линий спутникового обогрева (трейсинга) и небольших теплообменников. Он особенно эффективен в системах высокого давления.

2. Ключевая особенность: Универсальный узел (UC)

Главное отличие модели с индексом UC заключается в том, что сам конденсатоотводчик представляет собой компактный модуль, который крепится к стационарно установленному в трубе коннектору (например, TLV F46 или аналогам) всего двумя болтами.

• Быстрая замена: Для обслуживания или замены не нужно проводить сварочные работы или демонтировать фланцы. Замена занимает 5–10 минут.
• Гибкость: Позволяет легко менять тип конденсатоотводчика (например, с термодинамического на поплавковый), если коннектор универсальный.

3. Технические характеристики (типовые)

• Тип: Термодинамический (дисковый).
• Материал корпуса: Нержавеющая сталь (ASTM A182 F314 или аналоги).
• Максимальное рабочее давление (PMO): до 4.6 МПа (46 бар).
• Минимальное рабочее давление: около 0.03 МПа (0.3 бар).
• Максимальная рабочая температура (TMO): до 400°C – 425°C.
• Ориентация: Может устанавливаться как на горизонтальных, так и на вертикальных участках (при условии правильного расположения коннектора).

4. Конструктивные преимущества

1. Встроенный биметаллический модуль (Air Venting): В отличие от простых дисковых моделей, P46UC эффективно удаляет воздух при пуске системы, предотвращая «воздушные пробки».
2. Зеркальная полировка диска и седла: Обеспечивает максимально плотное прилегание, что сводит к минимуму потери острого пара.
3. Защитный колпачок (Isolating Cover): Сверху диска установлена крышка, которая снижает влияние внешних условий (дождь, ветер, снег) на частоту срабатывания. Это экономит пар и продлевает срок службы устройства.
4. Долговечность: Поверхности диска и седла подвергаются специальной закалке, что делает их устойчивыми к эрозии и гидроударам.

5. Преимущества использования

• Экономия энергии: Минимальные утечки пара благодаря прецизионной обработке деталей.
• Низкая стоимость владения: Ремонт сводится к быстрой замене модуля, что сокращает простои предприятия.
• Компактность: Идеален для установки в стесненных условиях.

6. Области применения

• Магистральные паропроводы (дренаж).
• Линии спутникового обогрева (паровой трейсинг).
• Гребенки распределения пара.
• Сушилки и небольшие прессы.

Рекомендация по эксплуатации

При выборе P46UC обязательно убедитесь, что у вас установлен соответствующий универсальный коннектор (F46 или аналогичный). Если вы проектируете систему «с нуля», рекомендуется приобретать комплект: коннектор + модуль конденсатоотводчика.

Если вам нужны точные данные по пропускной способности (кг/ч) для вашего давления, рекомендуется обратиться к официальному каталогу TLV (Data Sheet), так как она зависит от перепада давления на устройстве.
